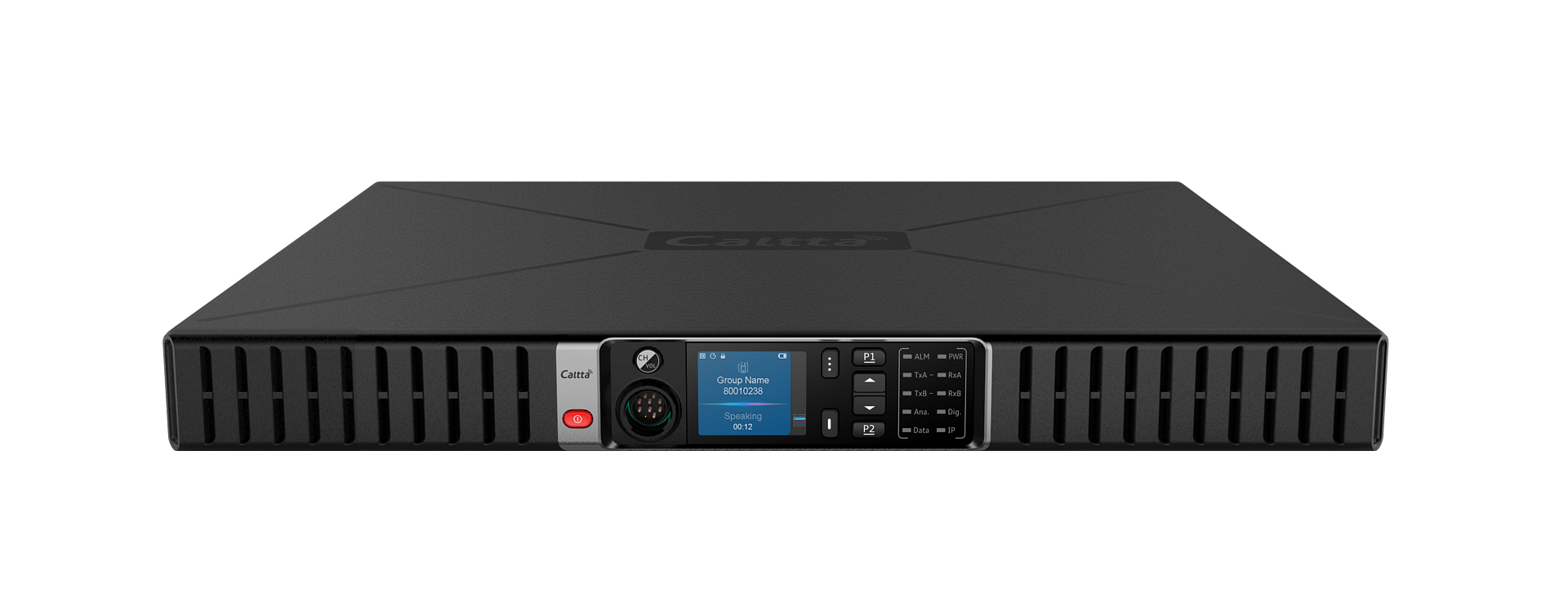

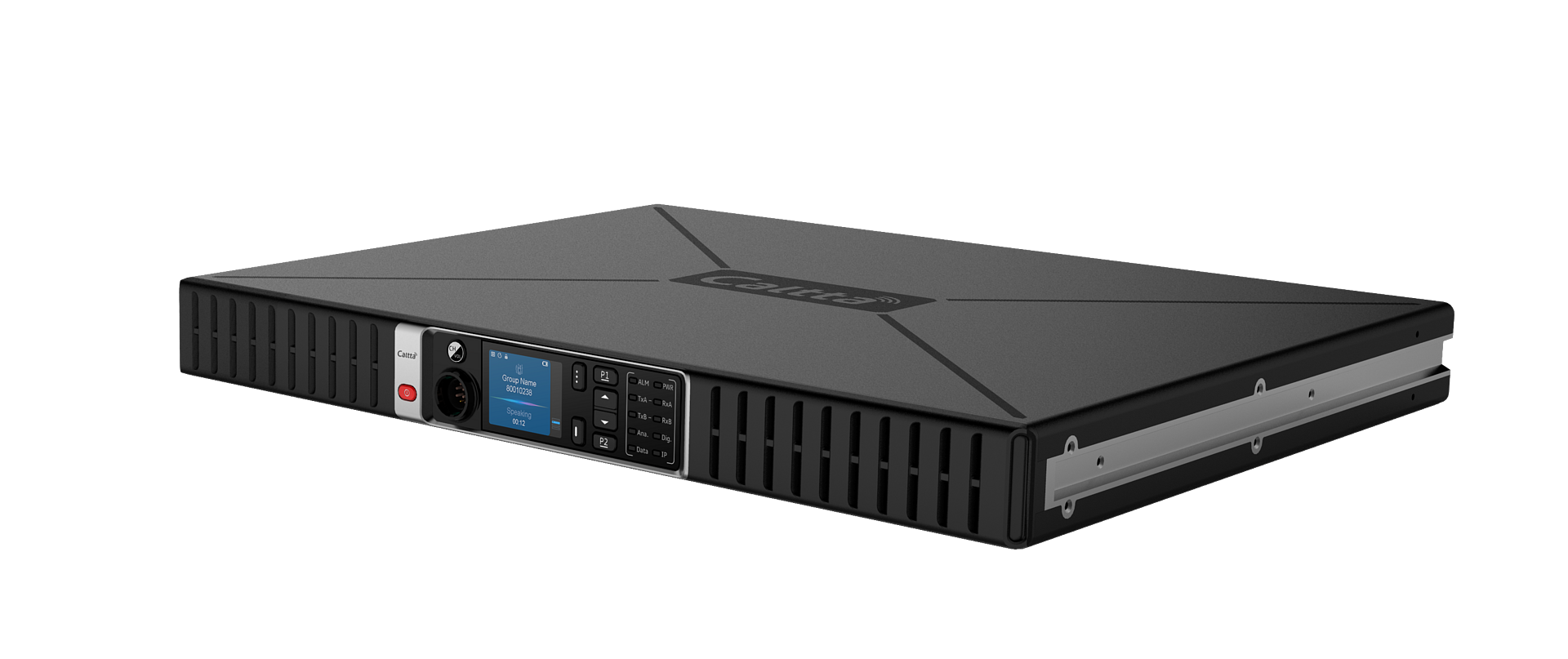

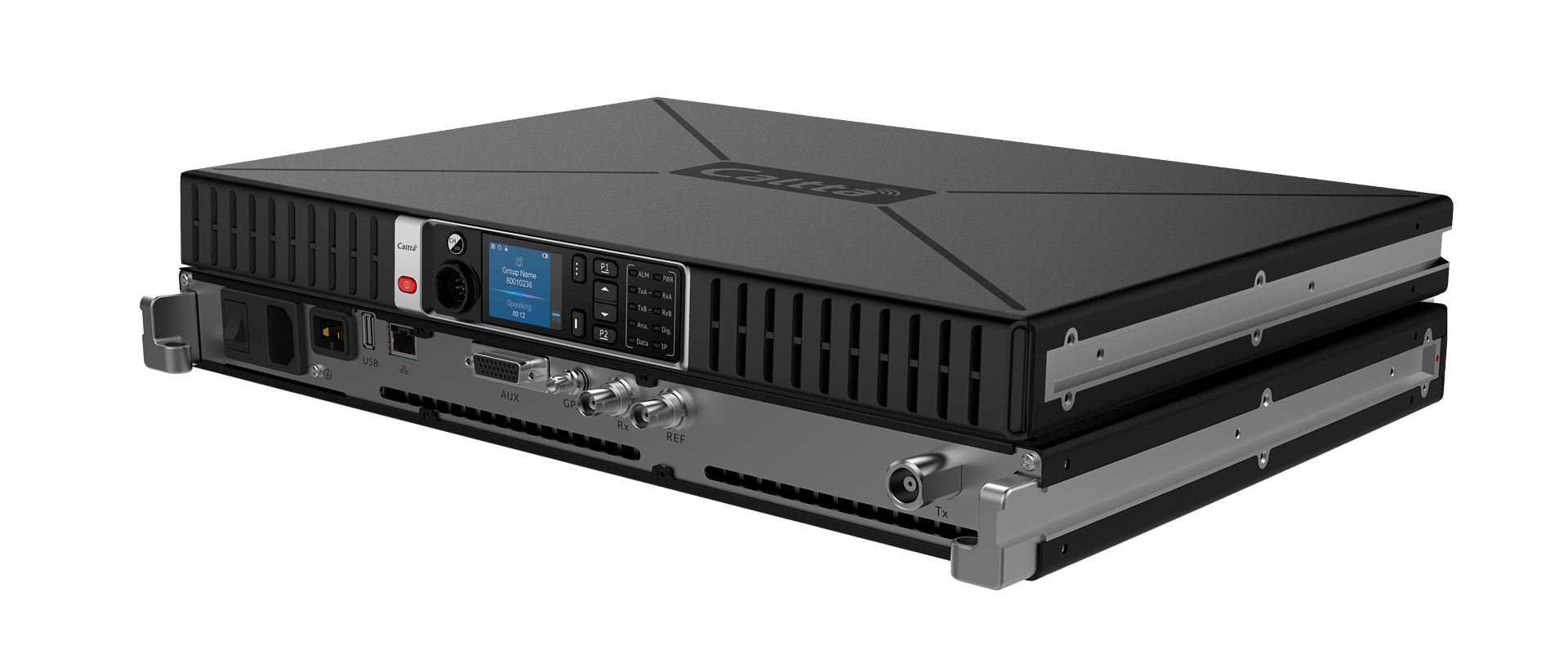

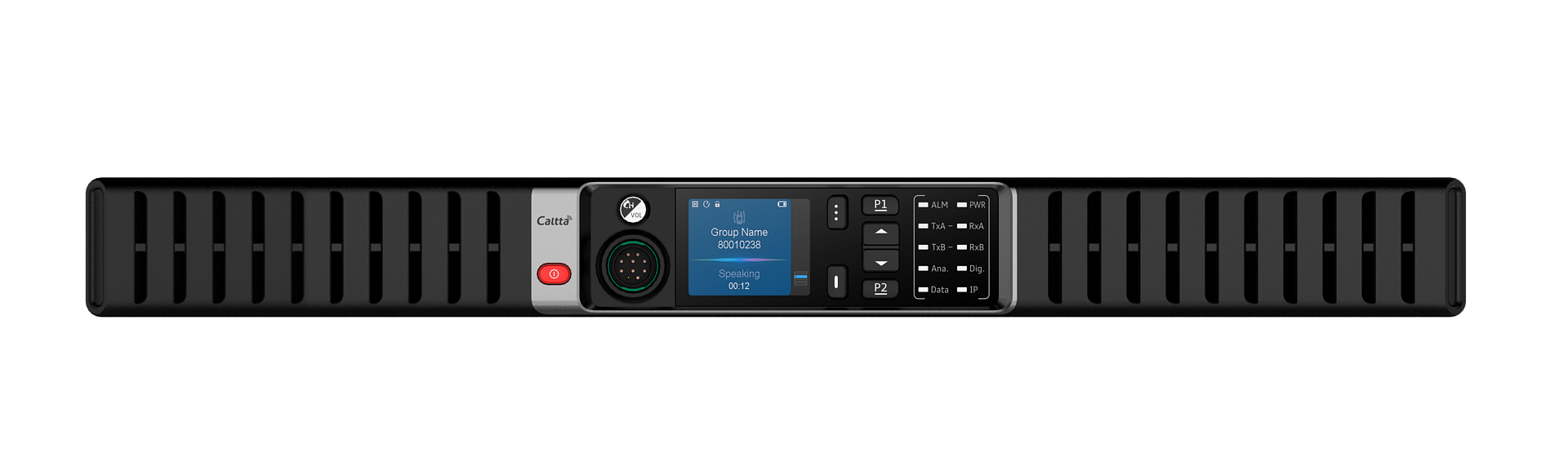

Цифро-аналоговый ретранслятор Caltta PR900 стандарта DMR Tier II с рабочим диапазоном частот 400 - 470 МГц предназначен для увеличения зоны покрытия пользовательских радиостанций, либо для увеличения емкости сети при использовании нескольких устройств в составе базовой станции.
Ретранслятор совместим с аналоговым оборудованием и при определении типа сигнала, цифрового или аналогового, автоматически выбирает режим работы. Связь с другими ретрансляторами в сети радиосвязи осуществляется через IP-соединение или технологию Active Link. Устройство оснащено информативным LED-дисплеем с разрешением 320х240 пикселей и кнопками управления. Ретранслятор можно подключать к сети постоянного тока 220 В или к сети 13,6 В. Корпус соответствует стандарту 1U, подходит для установки в стойку 19 дюймов. Основной отличительной особенностью данного устройства является возможность его применения для построения многоканальных сетей на базе уникальной технологии ECS Caltta, основанной на использовании транкинга в конвенциональной цифровой сети.
Ключевые особенности:
Поддержка аналогового и DMR режимов
Умная система определения сигнала
Поддержка стандарта DMR Tier II
1024 каналов
Поддержка IP соединения
Компактный 19” корпус, высотой 1U
ЖК дисплей 320х240 пикселей
Мощность 50 Вт
Высокая чувствительность приемника
Технология ECS Caltta
Работа в сетях Active Link
Питание от сети 220 или 13,8 В
Выход для подключения резервного питаниям
ОСНОВНЫЕ
Цифровой протокол: DMR ETSI TS102 361-1,-2,-3;TDMA
Рабочий диапазон частот: 400-470 МГц
Количество каналов: 1024
Рабочее напряжение: AC 100-240 В @50/60Hz DC 13,6 В ±15%
Шаг сетки частоты: 12,5 кГц / 25 кГц
Стабильность частоты: ±0,5 ppm
Антенные разъемы: Tx- Nf; Rx-BNC
Габариты: 436 х 44,5 х 366,4 мм (19" 1U)
Вес: 8,5 кг
Экран: 2", 320х240 пикселей
Подключение резервного питания: Есть
Рабочая температура: -30 °С до +60 °С
ПЕРЕДАТЧИК
Выходная мощность: 50 Вт
FM Модуляция: 12,5 кГц: 11K0F3E / 25 кГц: 16K0F3E
Цифровая модуляция: 12,5 кГц только данные: 7K60FXD; 12,5 кГц данные и голос: 7K60FXE
Побочное излучение: -36 дБм ≤1 ГГц; -30 дБм > 1 ГГц
Ограничение модуляции: ±2,5 кГц @12,5 кГц / ±5 кГц @25 кГц
FM шумы: 40 дБ (минимум)
Мощность соседнего канала: 60 дБ @12,5 кГц / 70 дБ @20 / 25 кГц
Искажение аудио: ≤3 % (максимум)
Уровень звука: +1～-3 дБ (TIA603D)
ПРИЕМНИК
Чувствительность : 0,14 µВ при 12 дБ SINAD (аналоговый); 0,14 µВ 5% BER (цифровой)
Избирательность по соседнему каналу: 65 дБ @12,5 кГц / 75 дБ @25 кГц (TIA603A)
65 дБ @12,5 кГц / 75 дБ @25 кГц (ETSI)
Интермодуляция: 75 дБ (TIA603D); 70 дБ (ETSI)
Подавление побочного канала: 80 дБ (TIA603D); 80 дБ (ETSI)
Блокировка: 98 дБ (TIA603D); 95 дБ (ETSI)
FM Шум: 40 дБ (минимум)
Номинальное искажение аудио: ≤3% (максимально)
Уровень звука: +1～-3 дБ (TIA603D)
Побочное излучение: -57 дБм (TIA603D)
Сравнение Каталог Описание

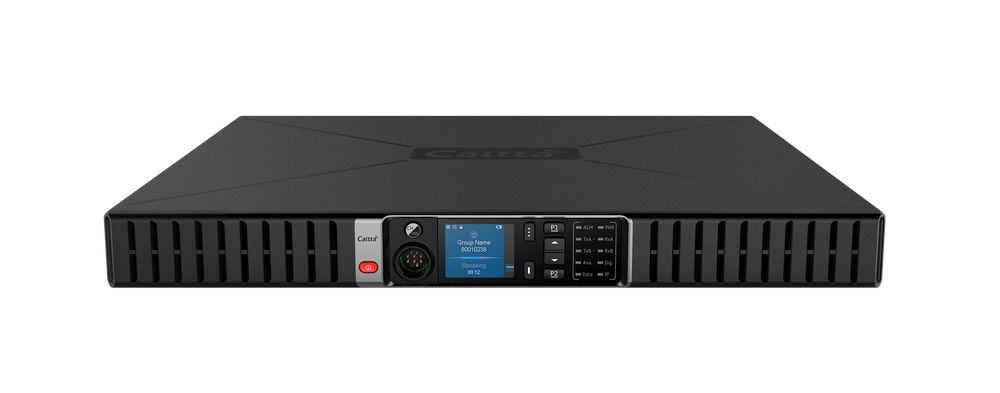

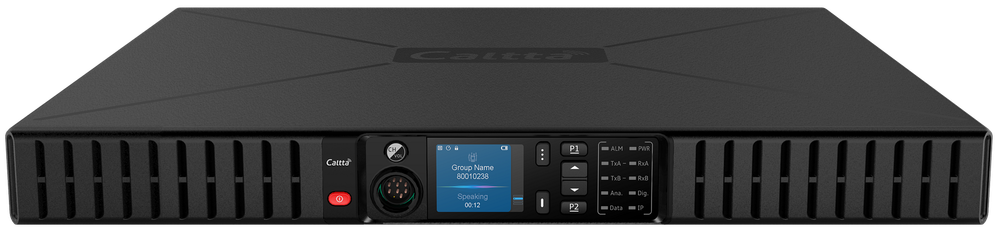

Ретранслятор Caltta PR900 UHF: 1 шт.

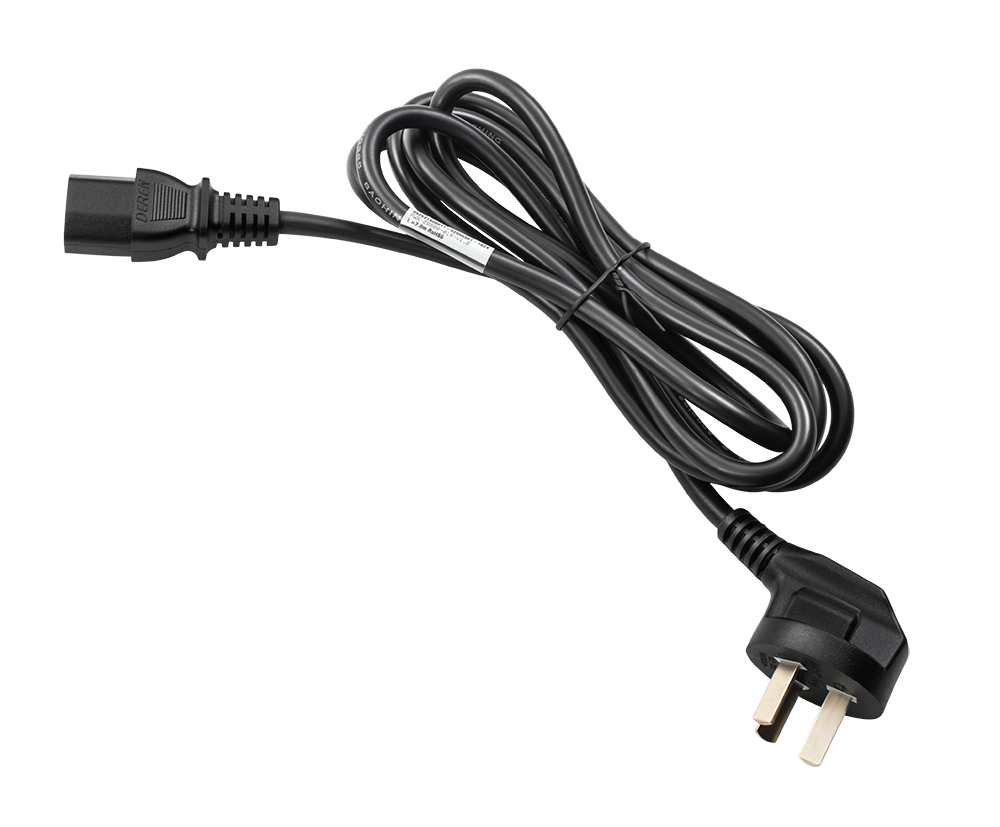

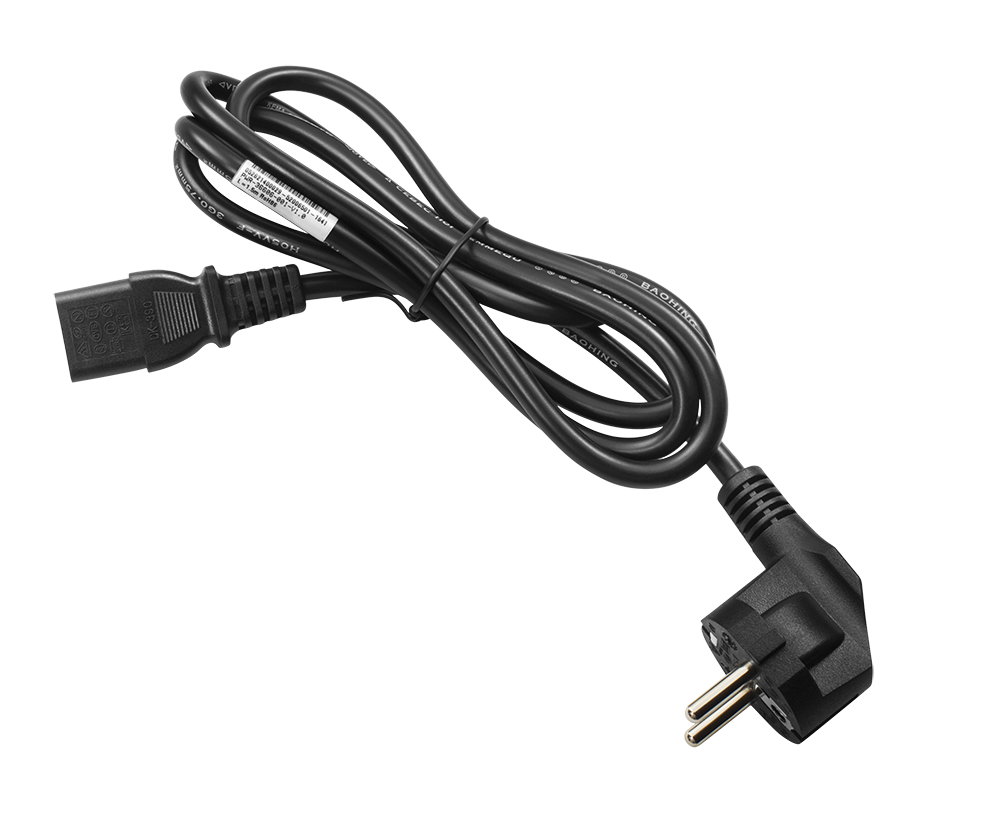

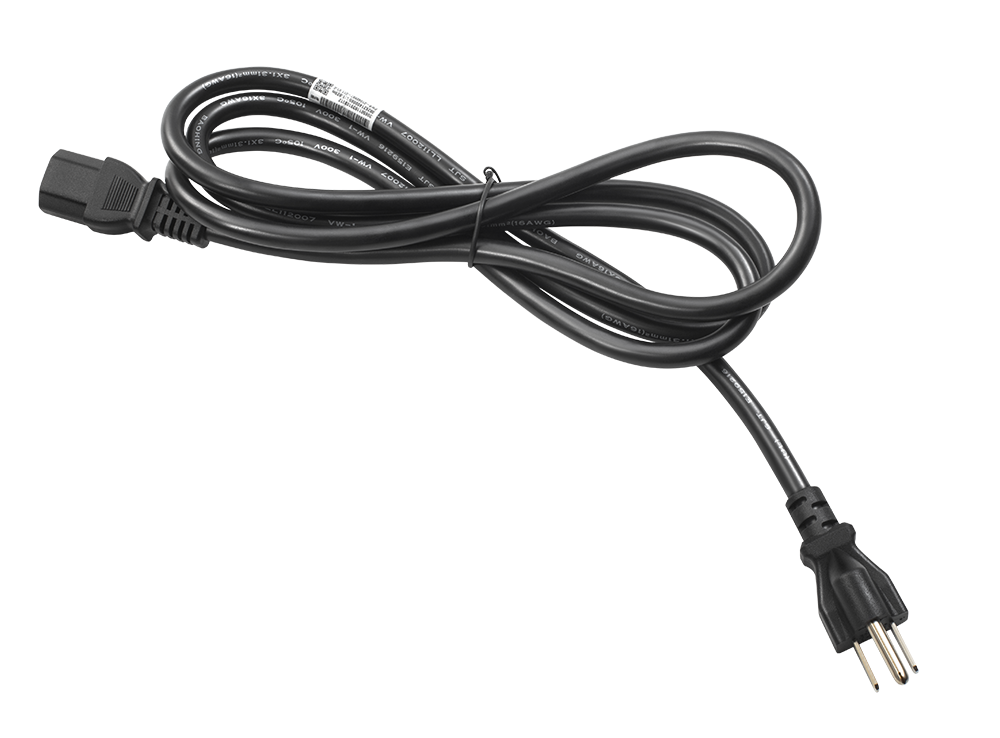

Силовой кабель: 1 шт.
