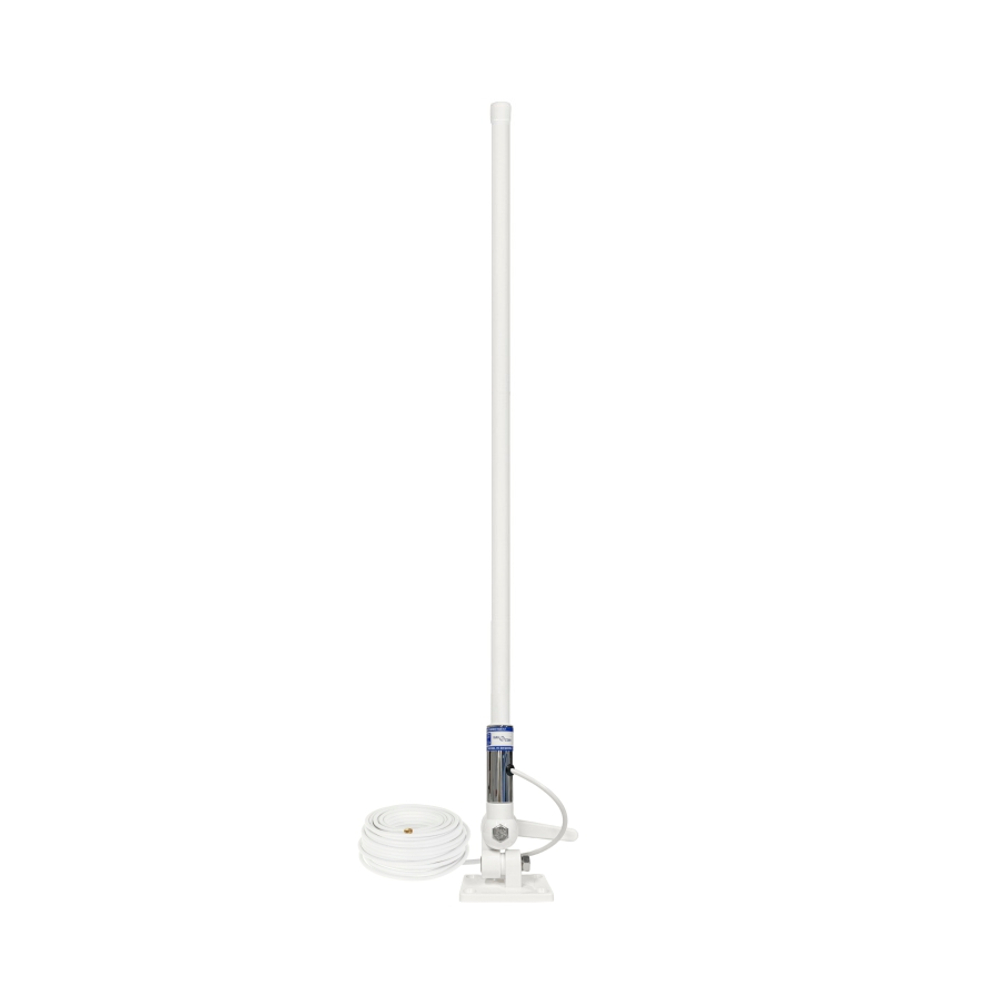

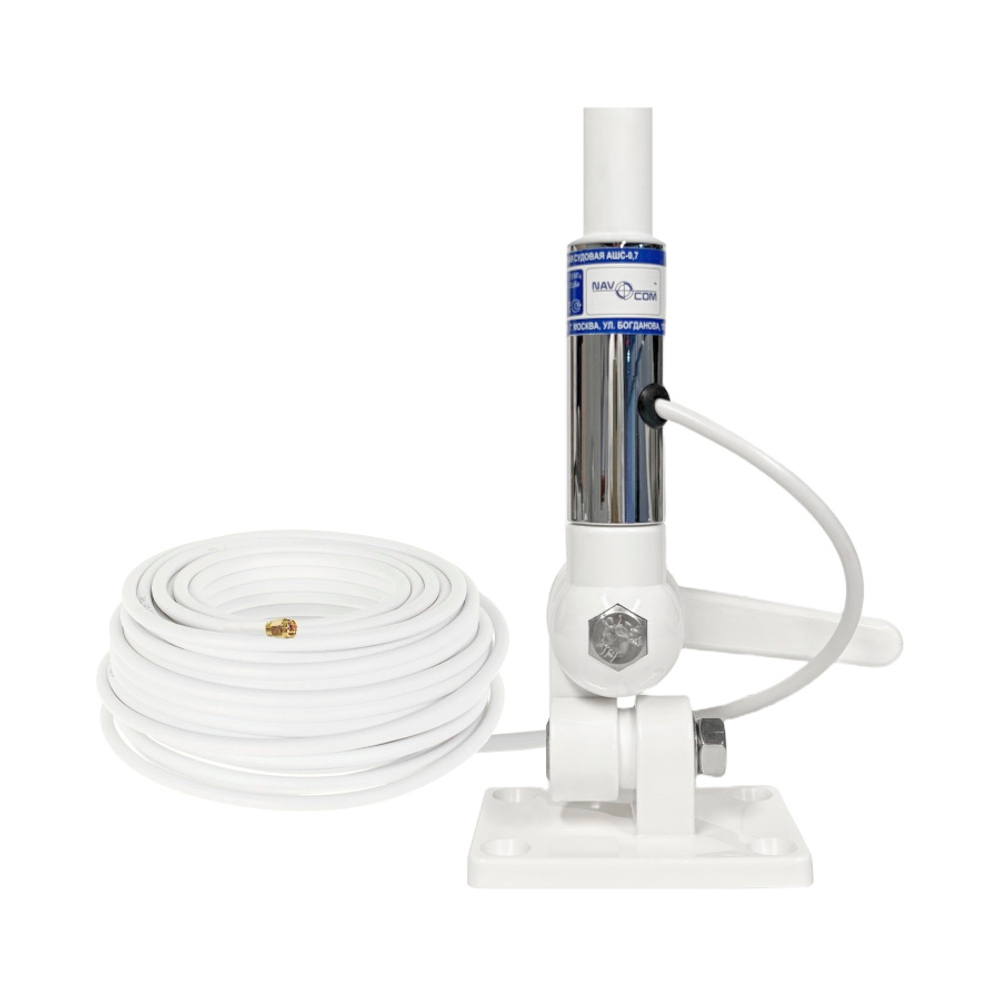

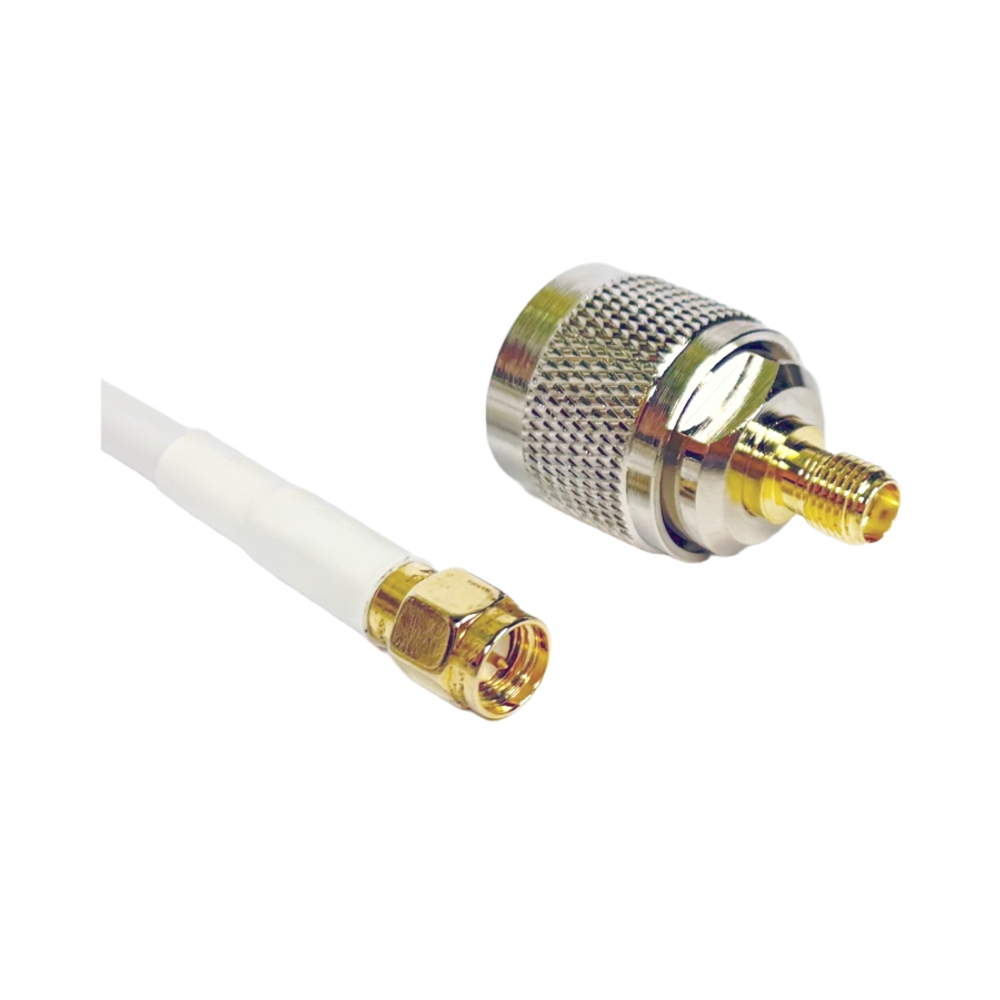

Конструктивно излучающий элемент расположен внутри жесткого стекловолоконного радиопрозрачного чехла со степенью защиты IP56, в основании которого находится пластиковый поворотный кронштейн, входящий в комплект поставки и позволяющий осуществлять крепление антенного устройства к различным поверхностям. Конструкция кронштейна обеспечивает заваливание антенного устройства или его понижение до уровня настройки судна в кратчайший срок. Также в состав антенны конструктивно входит коаксиальный кабель RG-58 длиной 5 метров, одним концом подключенный к излучающему элементу, находящемуся внутри стекловолоконного чехла. Для удобства монтажа антенного кабеля на его конце предусмотрен разъём типа SMA и комплектный переходник SMA-PL259. Это позволит с лёгкостью проложить кабель от антенны к месту установки радиостанции, после чего достаточно просто установить переходник и подключить кабель к радиостанции. Данное техническое решение, которое впервые применено на модели антенны АШС-0,7, позволит исключить дополнительную пайку и обжим кабеля, от качества выполнения которых напрямую зависит качество радиосвязи.
| Диапазон рабочих частот, МГц | 300,0…300,6 336,0…336,6 |
| Диаграмма направленности в горизонтальной плоскости | ненаправленная |
| КСВ на частоте 300,2мГц, не хуже | 1,15 |
| КСВ на частоте 336,2мГц, не хуже | 1,5 |
| Коэффициент усиления (не менее), дБи | 2 |
| Входное сопротивление, Ом | 50 |
| Допустимая мощность, Вт | 50 |
| Масса, кг | 1,1 |
| Размеры, (длина х диаметр) | 700 x 20 |
| Допустимая скорость ветра, м/с | 30 |
| Диапазон рабочих температур, ºС | - 50...+ 50 |
| Длина ВЧ коаксиального кабеля, м | 5 |
| Тип ВЧ соединителя | SMA (с переходником на PL259) |
Описание Руководство по эксплуатации
- Антенна
- Поворотный кронштейн из пластика
- Кабель RG-58 длиной 5 метров с разъёмом SMA
- Переходник SMA-PL
- Руководство пользователя
- Паспорт
