Описание

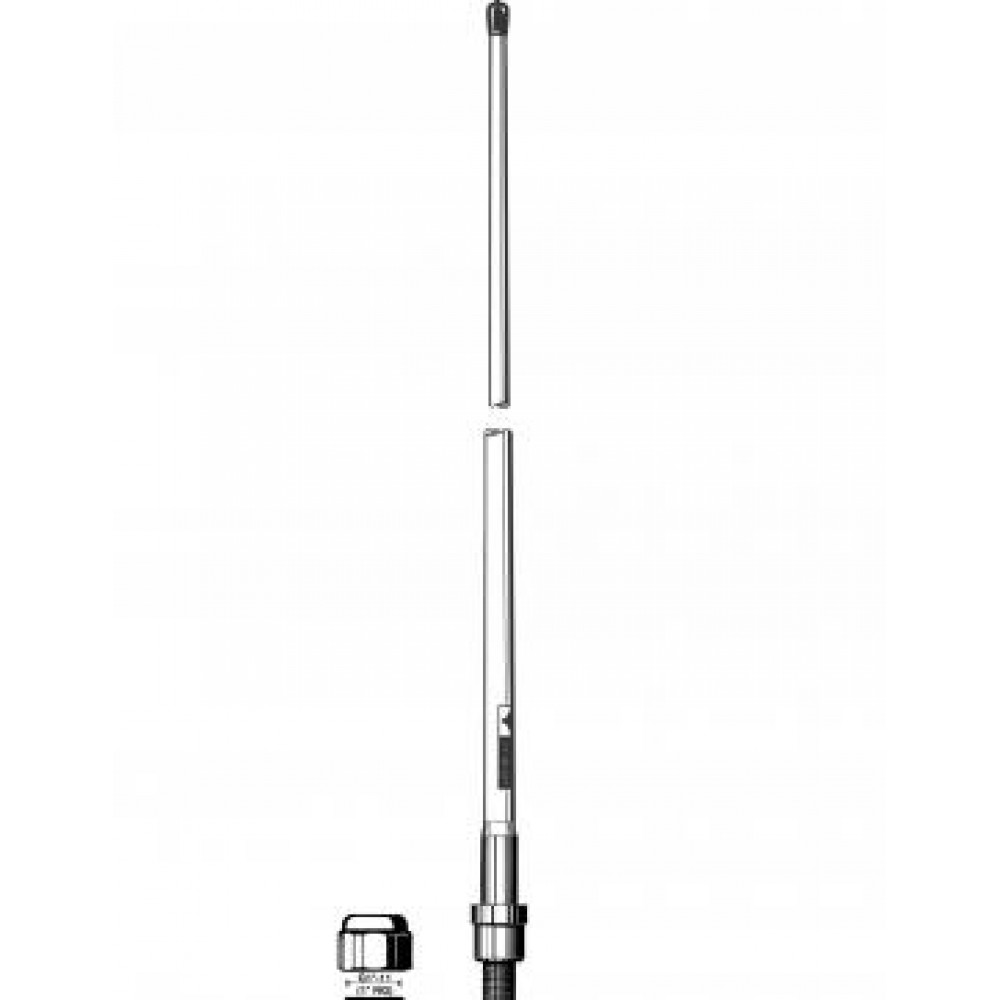

- Эта базовая станция и морская УКВ-антенна разработаны для использования на борту судов, а также на мачтах. Благодаря системе крепления с 1-дюймовой вращающейся гайкой ее можно установить на мачте, вспомогательной мачте или на поперечной балке. С помощью фланцевого крепления Procom ее также можно установить на палубе или на крыше. Представлена в 9 моделях:
| CXL 2-1/s | 110000297 | ТИП РАЗЪЁМА "UHF(f)" | 138 - 156 MHz |
| CXL 2-1/l | 110000119 | ТИП РАЗЪЁМА "UHF(f)" | 146 - 165 MHz |
| CXL 2-1/h | 110000123 | ТИП РАЗЪЁМА "UHF(f)" | 155 - 175 MHz |
| CXL 2-1/s-N | 110000298 | ТИП РАЗЪЁМА "N(f)" | 138 - 156 MHz |
| CXL 2-1/l-N | 110000121 | ТИП РАЗЪЁМА "N(f)" | 146 - 165 MHz |
| CXL 2-1/h-N | 110000124 | ТИП РАЗЪЁМА "N(f)" | 155 - 175 MHz |
| CXL 2-1/s-TNC | 110000299 | ТИП РАЗЪЁМА "TNC(f)" | 138 - 156 MHz |
| CXL 2-1/l-TNC | 110000118 | ТИП РАЗЪЁМА "TNC(f)" | 146 - 165 MHz |
| CXL 2-1/h-TNC | 110000126 | ТИП РАЗЪЁМА "TNC(f)" | 155 - 175 MHz |
- Помните, что чем выше установлена антенна, тем лучше покрытие.
- Не устанавливайте антенну параллельно другим металлическим конструкциям и рядом с ними, например мачте, несущим тросам и т. д. Предпочтительнее всего устанавливать антенну на свободном пространстве как можно выше, иначе это повлияет на коэффициент стоячей волны по напряжению и диаграмму направленности.
- Антенна имеет длину волны ½ λ, поэтому ей не нужны ни нагрузочные катушки, ни заземляющий экран, ни радиальные элементы, ни другие вспомогательные устройства.
- CXL 2-1/... может без проблем работать с дуплексными радиостанциями и на полудуплексных каналах, поскольку является широкополосной антенной (см. диаграмму КСВ). Другими словами, КСВ CXL 2-1/... на частотах приема такой же низкий, как и на частотах передачи.
- Кроме того, антенна представляет собой заземленный излучатель, поэтому на коаксиальном кабеле наблюдается короткое замыкание по постоянному току.
- Коническая трубка из стекловолокна полностью закрывает тщательно продуманный излучающий элемент, обеспечивая его надежную работу в любых климатических условиях.
Характеристики
Бренд
Procom
Тип, категория товара
Коллинеарная,
Антенны стационарные
Диапазон
138-175
Мощность, Вт
150
Морской диапазон
Да
Класс влагозащиты по стандарту IP:
66
Усиление, dBi
2.2
Разъем
TNC,
N(f),
PL-259
Техническая информация
Бренд: Amphenol Procom
Производитель: Amphenol Procom
Подгруппа: всенаправленные
Коэффициент усиления, dBi: 7.2
Рабочая частота мин., МГц: 406
Рабочая частота макс., МГц: 430
Поляризация: вертикальная
Волновое сопротивление, Ом: 50
КСВН, не более: 2
Максимальная мощность, Вт: 150
Ширина диаграммы направленности, E-плоскость, °: 18
Ширина диаграммы направленности, H-плоскость, °: 360
Тип соединителя: N розетка
Нижняя рабочая температура, °C: -35
Верхняя рабочая температура, °C: 70
IP: IP66
Ветровая нагрузка: 57 Н (160км/ч)
Габариты: 2200 мм
Масса, кг: 2.8
Применение: Профессиональная мобильная радиосвязь / Морской транспорт / Морские платформы
