Сумматоры/делители мощности Радиал серий SV, TK

Name: Сумматоры/делители мощности Радиал серий SV, TK
Brand: РАДИАЛ
SKU: 1824168241
Availability: InStock

Цена с НДС

Нет в наличии

Добавить в сравнение

Для построения антенных решеток и комплектации антенн предлагаются устройства для объединения (деления) сигналов — сумматоры сигналов. Помимо кабельных сумматоров производятся делители мощности на 2, 3 и 4 выхода на 1/4 волновых трансформаторах на основе жестких линий. Они более широкополосны, имеют пониженные потери и большую допустимую подводимую мощность (за счет воздушного диэлектрика). Применение N-разъемов снижает значение КСВ всего тракта. Крепление сумматоров серии "SV" к мачте возможно с помощью дополнительного монтажного узла МК-25, МК-30 или МК-40

ВСЕ ТОВАРЫ ПРОИЗВОДИТЕЛЯ

Описание

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

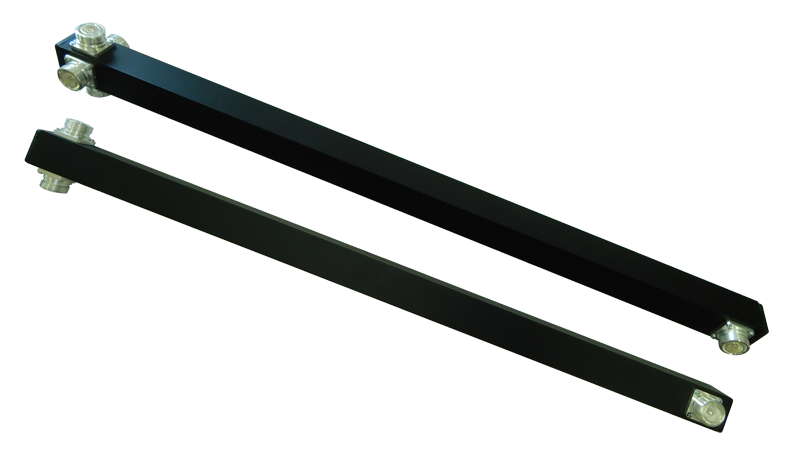

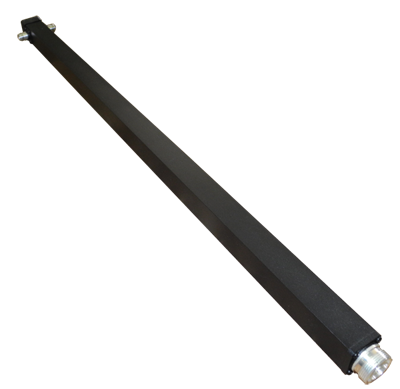

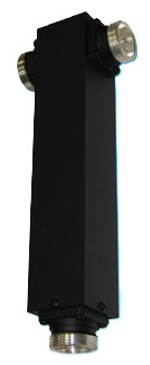

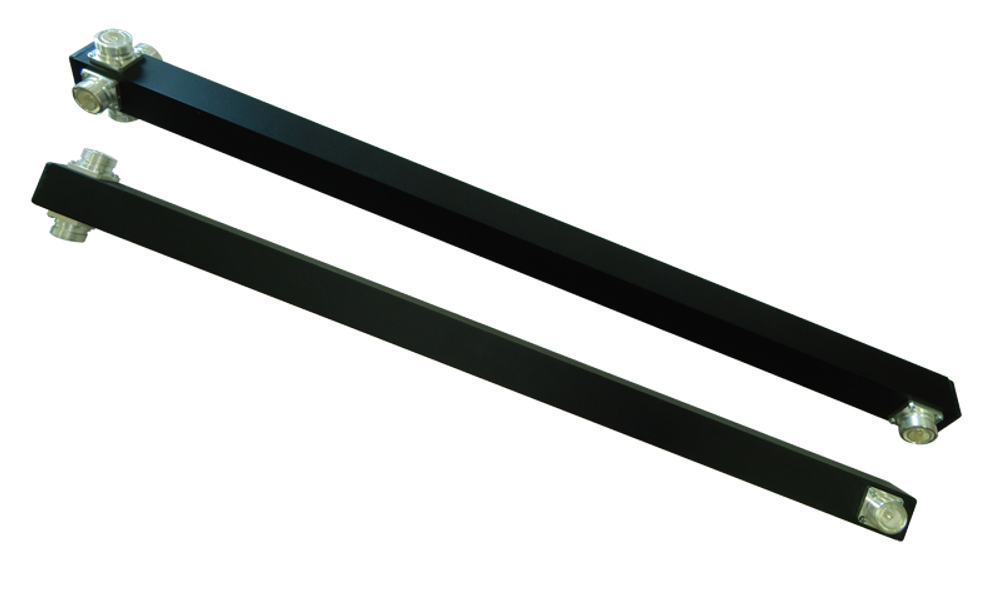

Сумматоры на жестких линиях

- SV-2AVIA сумматор на жестких линиях, 2 выхода, N-мамы

- SV-2V сум.на жестк.линии, 2 вых., 600 Вт, N-типа, 0,03 dB

- SV-3V сум.на жестк.линии, 3 вых., 600 Вт, N-типа, 0,03 dB

- SV-4V сум.на жестк.линии, 4 вых., 600 Вт, N-типа, 0,03 dB

- SV-2U сум.на жестк.линии, 2 вых., 600 Вт, N-типа, 0,08 dB

- SV-3U сум.на жестк.линии, 3 вых., 600 Вт, N-типа, 0,08 dB

- SV-4U сум.на жестк.линии, 4 вых., 600 Вт, N-типа, 0,08 dB

Электрические характеристики

Модель	Число входов	Рабочий диапазон, МГц	КСВ	Мощность не более, кВт	Потери, dB
SV-2Av	2	110-140	1.15	0.6	0.03
SV-2V	2	145-174	1.15	0.6	0.03
SV-3V	3	150-174	1.15	0.6	0.03
SV-4V(159)	4	148-165	1.15	0.6	0.03
SV-4V(170)	4	160-178	1.15	0.6	0.03
SV-4A	4	295-330	1.15	0.6	0.03
SV-2U	2	400-490	1.15	0.6	0.08
SV-3UL	3	400-460	1.15	0.6	0.08
SV-3UH	3	430-490	1.15	0.6	0.08
SV-4UL	4	400-440	1.15	0.6	0.08
SV-4UH	4	420-470	1.15	0.6	0.08

Механические характеристики

Модель	Разъем к фидеру	Разъем к антенне	Габариты, мм	Вес, кг	Крепеж к мачте
SV-2Av	N-мама	N-мама	600х70х27	1	МК-25
SV-2V	N-мама	N-мама	505х65х25	0,8	МК-25
SV-3V	N-мама	N-мама	485х60х47	0,9	МК-25
SV-4V(159)	N-мама	N-мама	480х65х65	1	МК-25
SV-4V(170)	N-мама	N-мама	460х65х65	1	МК-25
SV-4A	N-мама	N-мама	255х65х65	0,6	МК-25
SV-2U	N-мама	N-мама	190х65х28	0,32	МК-25
SV-3UL	N-мама	N-мама	197х65х50	0,4	МК-25
SV-3UH	N-мама	N-мама	197х65х50	0,4	МК-25
SV-4U(L)	N-мама	N-мама	190х65х65	0,45	МК-25
SV-4U(H)	N-мама	N-мама	205х65х65	0,45	МК-25

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Кабельные сумматоры

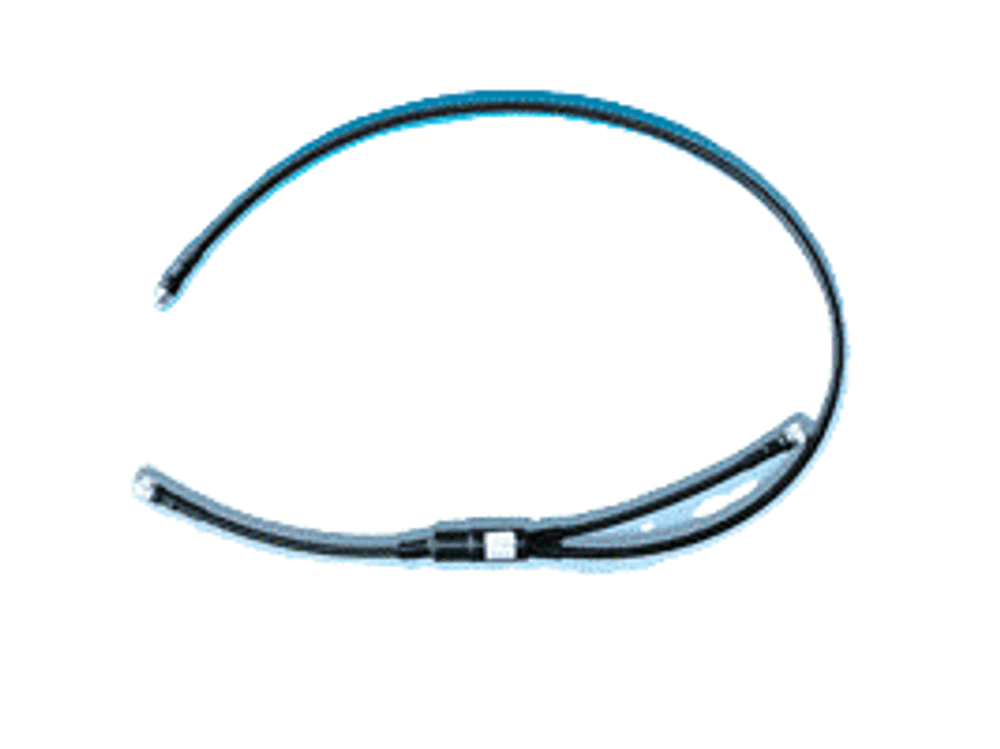

- TK-52V 2 выхода 200 Вт, 0,15 dB, N-папа/N-мама к фидеру

- TK-54V 4 выхода 400 Вт, 0,35 dB, N-папа/N-мама к фидеру

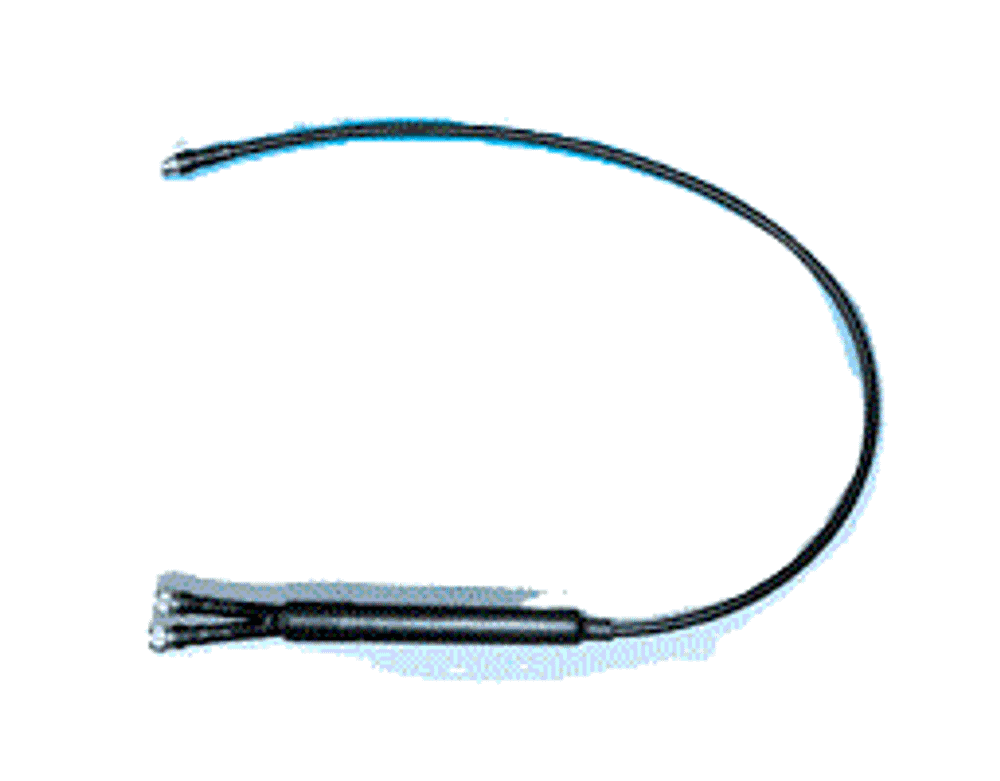

- TK-52U 2 выхода 200 Вт, 0,2 dB, N-папа/N-мама к фидеру

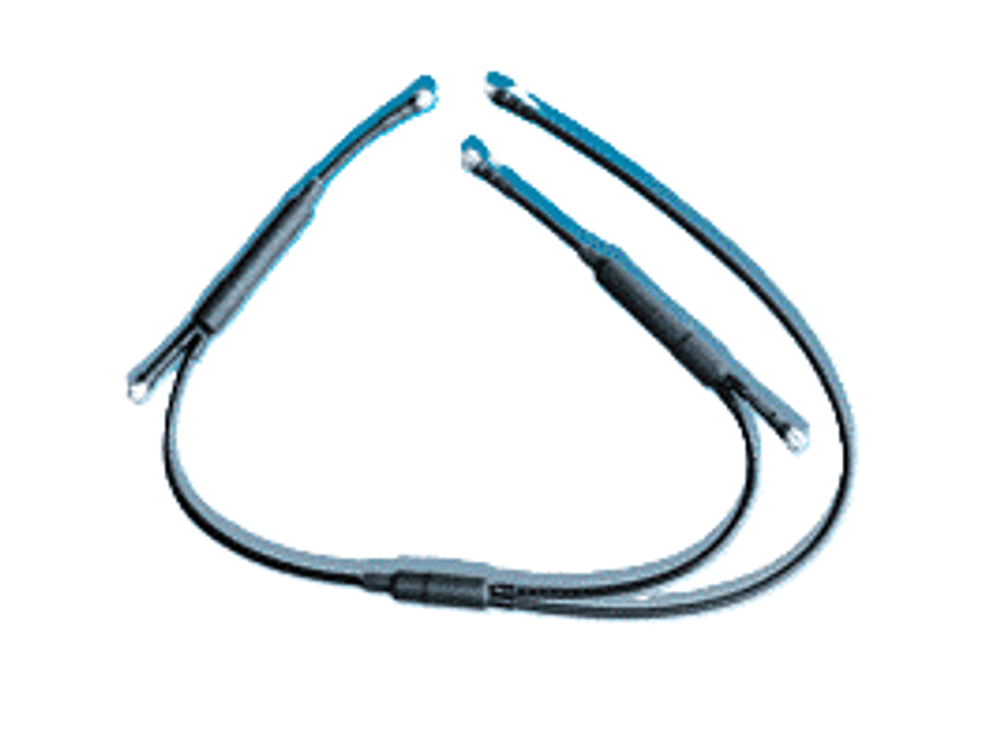

- TK-54U 4 выхода 400 Вт, 0,45 dB, N-папа/N-мама к фидеру

Электрические характеристики

Модель	Число входов	Диапазон, МГц	КСВ	Разъем к фидеру	Разъем к антенне	Мощность не более, кВт	Потери, dB
TK-52V	2	136-174	1.5	N-мама	N-папа	0.2	0,15
TK-54V	4	136-174	1.5	N-мама	N-папа	0.4	0.35
TK-52VL	2	136-174	1.5	N-мама	N-папа	0.4	0.45
TK-52U	2	400-490	1.5	N-мама	N-папа	0.2	0.2
TK-54U	4	400-490	1.5	N-мама	N-папа	0.4	0.45
TK-52ALT	2	300-360	1.5	N-мама	N-папа	0.2	0.18
TK-54ALT	4	300-360	1.5	N-мама	N-папа	0.4	0.38
TK-72V	2	150-174	1.5	N-мама	PL-папа	0,2	0,22
TK-74V	4	150-174	1.5	N-мама	PL-папа	0.4	0.34
