КВ антенны серии CT-HF-FD-L предназначены для работы в диапазоне частот от 2 до 30 МГц при низком КСВ в фидере без использования отдельного согласующего устройства. Антенны CT-HF-FD-L рассчитаны на подводимую мощность передатчика до 2000 Вт (Прерывистый рабочий цикл), что делает их уникальным решением для стационарных узлов связи, выгодно отличая их от большинства выпускаемых широкополосных антенн.
Антенна серии CT-HF-FD-L имеет всепогодное исполнение и может использоваться в составе современных КВ-радиостанций с усилителем мощности. КВ антенна мгновенно готова к работе на любой частоте внутри её рабочего диапазона без использования механических настроечных элементов, что допускает её использование в режиме автоматического установления соединения (ALE).

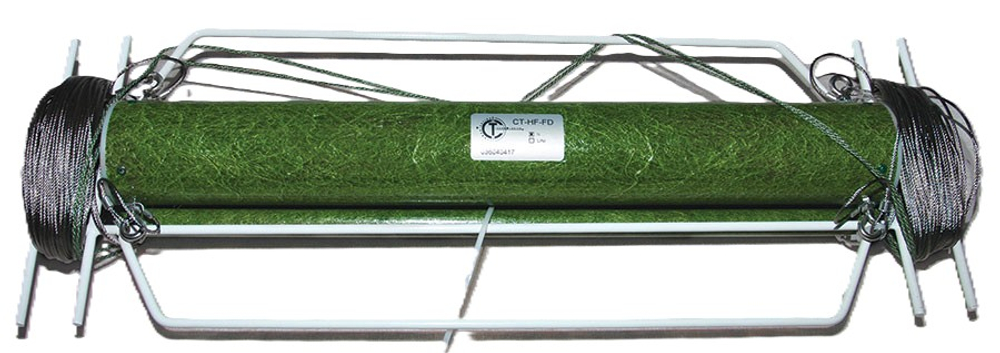

Конструкция антенны позволяет обеспечить быстрое развертывание практически в любых неприспособленных местах, а питание антенны одним фидером очень удобно для тактического применения и работы в условиях чрезвычайных ситуаций.

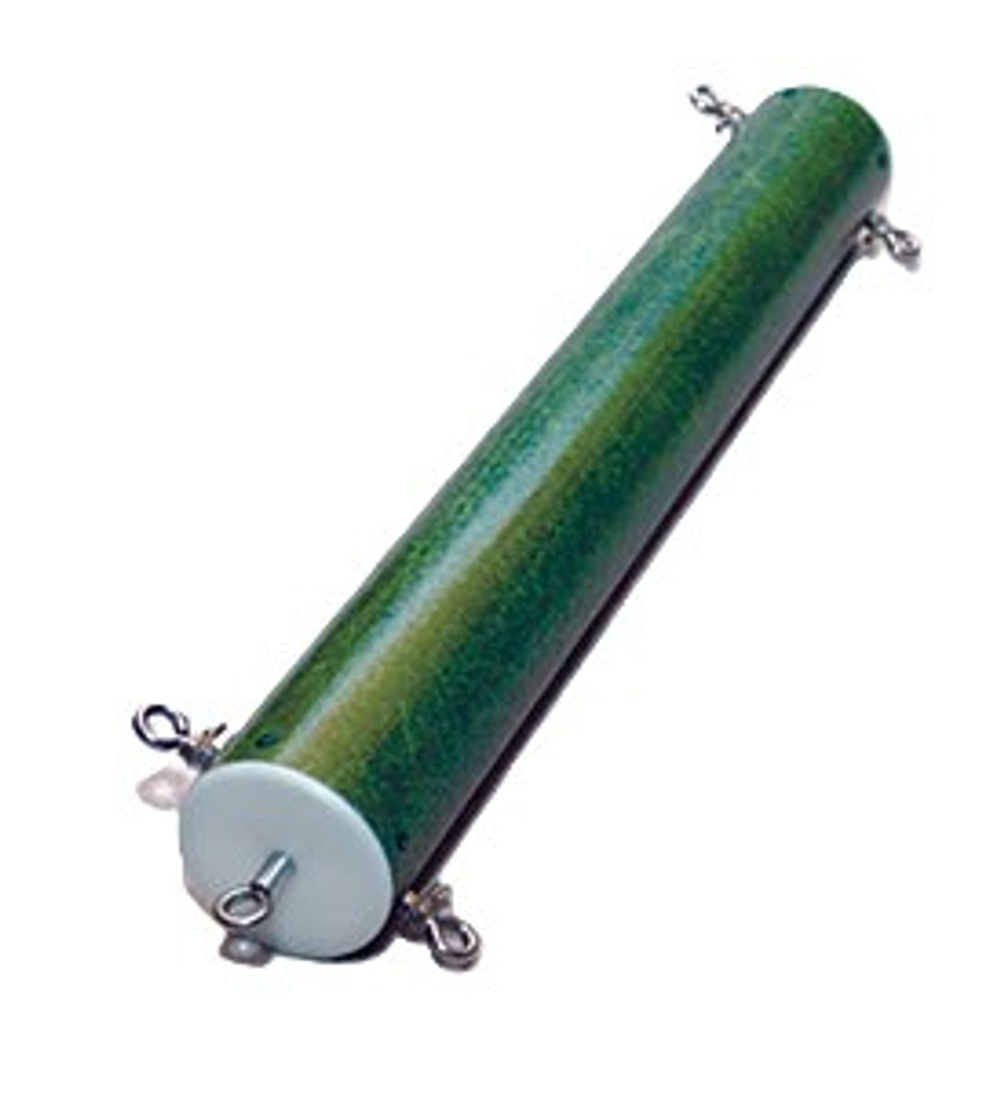

Для размещения согласующего устройства используется высокопрочный, устойчивый к ультрафиолету, стеклопластиковый корпус. Полотно антенны, в отличие от многих аналогов, выполнено из высокопрочного нержавеющего стального троса. Сопротивление питающей линии, подключаемой к согласующему устройству, оснащенному коаксиальным разъемом типа SO-239 (розетка), составляет 50 Ом.
Технические характеристики
| CT-HF-FD-L | |
| Диапазон частот, МГц | 2...30 |
| Рабочая полоса частот, МГц | 2...30 |
| КСВ в рабочей полосе частот, не более | 3 |
| Пиковая подводимая мощность (Прерывистый рабочий цикл), не более, Вт | 2 000 |
| Тип разъёма антенны | UHF/N/CP |
| Волновое сопротивление фидера, Ом | 50 |
| Азимутальная диаграмма направленности | круговая/секторальная |
| Усиление антенны, дБи | -26...+3,5 |
| Угол места максимума диаграммы направленности, град. | 20...90 |
| Длина, м | 54,9 |
