SF-086ST кабель

Name: SF-086ST кабель
Brand: RADIOLAB
SKU: SF-086ST
Price: 282.2 RUB
Availability: InStock

Нет в наличии

Добавить в сравнение

Высококачественный коаксиальный радиочастотный СВЧ кабель диаметром 0.086 дюйма (2.20 мм) с фторопластовым диэлектриком и луженой медной оплеткой со 100%-ным покрытием оловом.

ВСЕ ТОВАРЫ ПРОИЗВОДИТЕЛЯ

Описание

Такая технология изготовления позволяет приблизиться по электрическим характеристикам к полужестким кабелям (semi-rigid), но при этом обеспечить возможность ручной формовки кабеля (Hand-formable). Коэффициент экранирования приближается по значению к теоретическим данным. Данный тип кабеля является приемлемой альтернативой полужестким кабелям за счет умеренной стоимости. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур и передавать сигнал большой мощности. Идеально подходит для применения в СВЧ аппаратуре с плотной компоновкой.

Показать полностью Свернуть

Характеристики

Бренд

RADIOLAB

Техническая информация

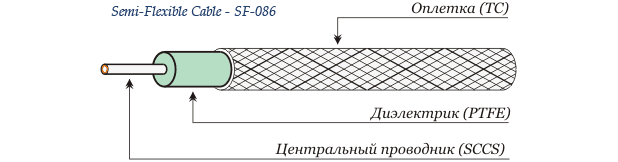

Конструктив SF-086 ST
Наименование	Материал	Диаметр	Описание
Центральный проводник	SСCS	0.51 мм	Сплошной
Диэлектрик	PTFE	1.68 мм	Сплошной
Оплетка	TC	2.20 мм	Плотность оплетки – 100%

• ST: Луженый (Solder Tinned)
• SCCS: Омедненная сталь покрытая серебром (Silvered Copper Clad Steel)
• PTFE: Фторопласт (Poly Tetra Fluor Ethylene)
• ТС: Луженая медь (Tinned Copper)

Характеристики SF-086 ST
Минимальный радиус изгиба (однократно)	4.5 мм
Номинальная погонная емкость	95.1 пФ/м
Импеданс	50±2 Ом
Относительная диэлектрическая проницаемость	2.07
Максимальная рабочая частота	40 ГГц
Рабочая температура	-40 +165 °C
Коэффициент укорочения	1.43
Вес	0.016 кг/м

Затухание и средняя мощность SF-086 ST

Частота, МГц	500	1000	3000	5000	10000	18000
Затухание, дБ/100 м	49	72	128	164	262	361
Средняя мощность, кВт	0.18	0.11	0.06	0.045	0.03	0.021

Файлы

Техническое описание
