SF-086 FEP blue кабель

Name: SF-086 FEP blue кабель
Brand: RADIOLAB
SKU: SF-086 FEP blue
Price: 292.4 RUB
Availability: InStock

Нет в наличии

Добавить в сравнение

Высококачественный коаксиальный радиочастотный СВЧ кабель Radiolab SF-086 FEP диаметром 2.74 мм (по оболочке) с фторопластовой наружней изоляцией (FEP), фторопластовым диэлектриком (PTFE) и луженой медной оплеткой со 100%-ным покрытием оловом.

ВСЕ ТОВАРЫ ПРОИЗВОДИТЕЛЯ

Описание

Такая технология изготовления позволяет приблизиться по электрическим характеристикам к полужестким кабелям (semi-rigid), но при этом обеспечить возможность ручной формовки кабеля (Hand-formable). Коэффициент экранирования приближается по значению к теоретическим данным. Данный тип кабеля является приемлемой альтернативой полужестким кабелям за счет умеренной стоимости. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур и передавать сигнал большой мощности. Идеально подходит для применения в СВЧ аппаратуре с плотной компоновкой.

Показать полностью Свернуть

Характеристики

Бренд

RADIOLAB

Техническая информация

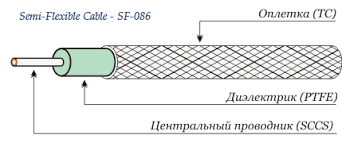

Конструктив \| СВЧ кабель SF-085/086 ST FEP
Наименование	Материал	Диаметр, мм
1. Центральный проводник	SCCS	0.51
2. Диэлектрик	PTFE	1.68
3. Оплетка	TC 100% плотность	2.20
4. Оболочка	FEP	2.74

• ST: Луженый (Solder Tinned)
• SCCS: Омедненная сталь покрытая серебром (Silvered Copper Clad Steel)
• PTFE: Фторопласт (Poly Tetra Fluor Ethylene)
• TC: Луженая медь (Tinned Copper)
• FEP: Экструдируемый тефлон (Fluorinated Ethylene Propylene)

Характеристики \| СВЧ кабель SF-085/086 ST FEP
Номинальная погонная емкость	95 пФ/м
Импеданс	50 ± 2 Ом
Коэффициент укорочения	1.43
Временная задержка	4.7 нс/м
Максимальное допустимое напряжение	1500 В rms
Максимальная рабочая частота	40 ГГц
Минимальный внутренний радиус изгиба (однократно)	6 мм
Минимальный внутренний радиус изгиба (многократно)	20 мм
Рабочая температура	-40 ~ +165 °C
Вес	0.018 кг/м

Затухание и средняя мощность
Частота, ГГц	0.5	1.0	5.0	10.0	20.0
Затухание, дБ/100 м	46	67	160	239	361
Мощность, кВт	0.229	0.162	0.072	0.051	0.036

Комплектация

Техническое описание
