SF-047 кабель

Name: SF-047 кабель
Brand: RADIOLAB
SKU: SF-047
Price: 357.85 RUB
Availability: InStock

Нет в наличии

Добавить в сравнение

Высококачественный коаксиальный СВЧ кабель Radiolab F-047 диаметром 0.047 дюйма (1.19мм) с фторопластовым диэлектриком и луженой медной оплеткой со 100%-ным покрытием оловом. Такая технология изготовления позволяет приблизиться по электрическим характеристикам к полужестким кабелям (semi-rigid), но при этом обеспечить возможность ручной формовки кабеля (Hand-formable).

ВСЕ ТОВАРЫ ПРОИЗВОДИТЕЛЯ

Описание

Коэффициент экранирования приближается по значению к теоретическим данным. Данный тип кабеля является приемлемой альтернативой полужестким свч кабелям за счет умеренной стоимости. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур и передавать сигнал большой мощности. Идеально подходит для применения в СВЧ аппаратуре с плотной компоновкой.

Показать полностью Свернуть

Характеристики

Бренд

RADIOLAB

Техническая информация

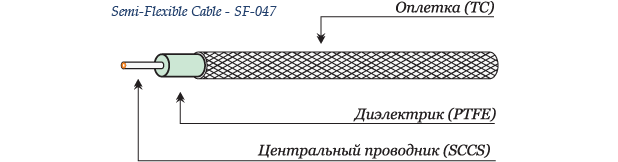

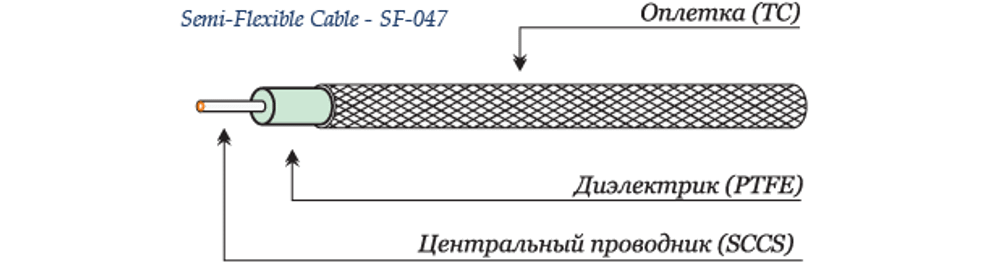

Конструктив SF-047 ST
Наименование	Материал	Диаметр	Описание
Центральный проводник	SСCS	0.28 мм	Сплошной
Диэлектрик	PTFE	0.94 мм	Сплошной
Оплетка	TC	1.19 мм	Плотность оплетки – 100%

• ST: Луженый (Solder Tinned)
• SCCS: Омедненная сталь покрытая серебром (Silvered Copper Clad Steel)
• PTFE: Фторопласт (Poly Tetra Fluor Ethylene)
• ТС: Луженая медь (Tinned Copper)

Характеристики SF-047 ST
Минимальный радиус изгиба (однократно)	3.2 мм
Номинальная погонная емкость	95.1 пФ/м
Импеданс	50±2 Ом
Относительная диэлектрическая проницаемость	2.07
Максимальная рабочая частота	40 ГГц
Рабочая температура	-40 +165 °C
Коэффициент укорочения	1.43
Вес	0.0053 кг/м

Затухание и средняя мощность SF-047 ST

Частота, МГц	500	1000	3000	5000	10000	18000
Затухание, дБ/100 м	82	120	220	292	429	594
Средняя мощность, кВт	0.045	0.031	0.018	0.013	0.009	0.007

Файлы

Техническое описание
