RLL-40-1650S кабель

Name: RLL-40-1650S кабель
Brand: RADIOLAB
SKU: RLL-40-1650S
Price: 2231.25 RUB
Availability: InStock

Нет в наличии

Добавить в сравнение

RadioLab RLL-40-1650S - СВЧ кабель с очень малыми потерями и рабочей частотой до 40 ГГц.

ВСЕ ТОВАРЫ ПРОИЗВОДИТЕЛЯ

Описание

Оптимизированный СВЧ кабель серии Accuphase. Особенность серии - спирально намотанный внутренний экран из посеребренной медной ленты, который минимизирует затухание и значительно улучшает фазовую стабильность при изгибе. Кроме того, изоляция из фторопласта сверхнизкой плотности улучшает температурную фазовую стабильность. Такой тип конструкции обеспечивает отличные электрические характеристики в приложениях, где требуется максимально низкое затухание и фазовая стабильность.

Показать полностью Свернуть

Характеристики

Бренд

RADIOLAB

Техническая информация

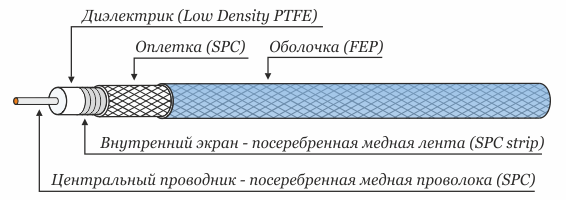

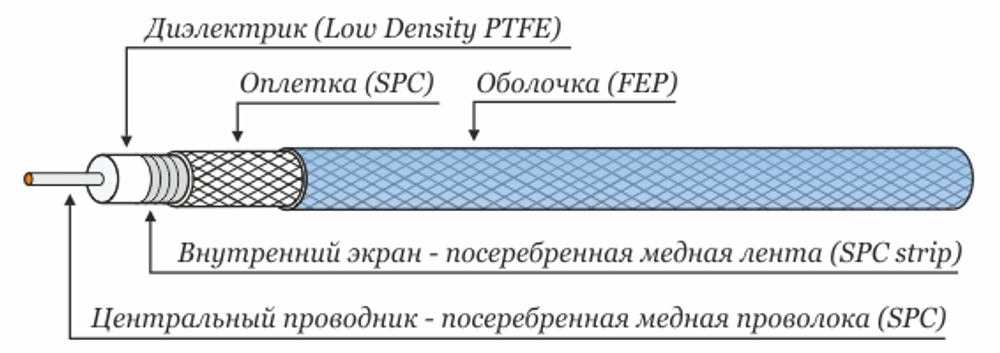

Конструктив RLL-40-1650S
Наименование	Материал	Диаметр	Описание
Центральный проводник	SPC	0.94 мм	Сплошной
Диэлектрик	Low Density PTFE	2.80 мм	Фторопласт низкой плотности
Внутренний экран	SPC strip	3.00 мм	Плотность – 100%
Оплетка	SPC	3.40 мм	Плотность – 95,6%
Оболочка	FEP	4.10 мм	Цвет - прозрачный синий

• SPC: Медная посеребренная проволока (Silver Plated Copper)
• Low Density PTFE: Фторопласт низкой плотности (Expanded Poly Tetra Fluor Ethylene)
• SPC strip: Оплетка из плоских медных посеребренных лент (Silver Plated Copper)
• FEP: Экструдируемый тефлон (Fluorinated Ethylene Propylene)

Характеристики RLL-40-1650S
Минимальный радиус изгиба (однократный)	10 мм
Номинальная погонная емкость	86 пФ/м
Импеданс	50 Ом
Относительная диэлектрическая проницаемость	1.56
Диапазон частот	DC - 40 ГГц
Диапазон рабочих температур	-65 +165 °C
Коэффициент укорочения	1.25
Вес	0.043 кг/м

Затухание и средняя мощность RLL-40-1650S

Частота, МГц	200	3000	6000	18000	26500	40000
Затухание, дБ/100 м	50	70	89	160	250	300
Средняя мощность, кВт	0.9	0.2	0.15	0.09	0.08	0.06

Типовое затухание и средняя мощность определены при нормальных условиях окружающей среды (температура воздуха +25°С ± 10°С, относительная влажность воздуха 45-80%, атмосферное давление 84-106 кПа).
При повышении температуры окружающей среды затухание может увеличиваться на 0.2%/1°С.

Файлы

Техническое описание
