Коаксиальный кабель RADIOLAB RLL-27-1420S
Предзаказ
(0)

Коаксиальный кабель RADIOLAB RLL-27-1420S

Цена с НДС
Нет в наличии
Добавить в сравнение

Radiolab RLL-27-1420S - новая модель СВЧ кабеля с низкими потерями, являющегося модификацией хорошо известного бортового кабеля Harbour LL142 с рабочим диапазоном частот до 26.5 ГГц.

   ВСЕ ТОВАРЫ ПРОИЗВОДИТЕЛЯ

Описание

Спиральная конфигурация внутреннего экрана, а так же диэлектрик, состоящий из обмотки пористыми фторопластовыми пленками - позволяют достичь уровня затухания ниже чем у существующих кабелей на рынке и высокой скорости распространения волны. Оригинальная конфигурация основного экрана позволяет производить кабель с меньшим диаметром, более легкий и с низкими потерями и коэффициентом экранирования превышающим - 110 dB. Так же, новый диэлетрик из пористых фторопластовых пленок имеет низкий коэффициент расширения и позволяет передавать высокий уровень мощности. Оптимизирована температурная фазовая стабильность. Исполнение в соответствии с военной приемкой MIL-C-17.

Показать полностью Свернуть
Характеристики
Бренд
RADIOLAB
Тип, категория товара
Кабель коаксиальный
Волновое сопротивление, Ом
50
Техническая информация

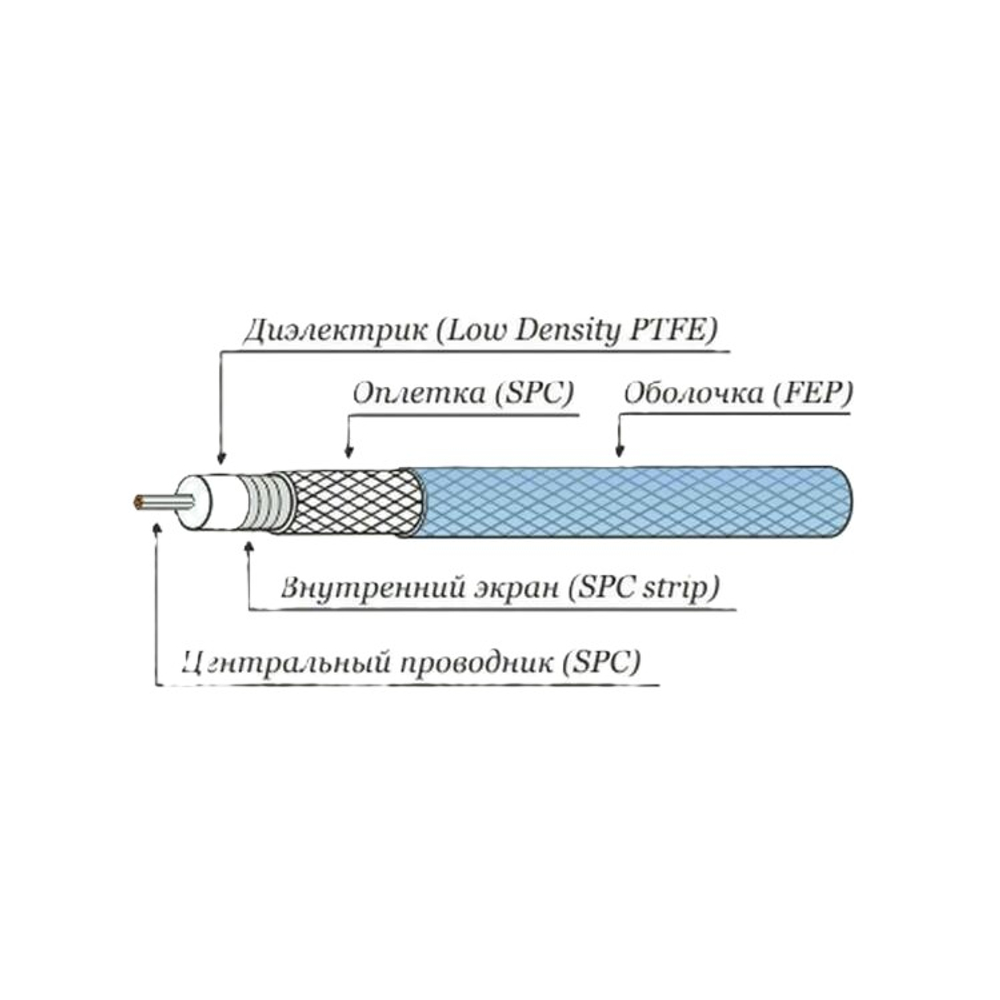

Конструктив RLL-27-1420S

Наименование

Материал

Диаметр

Описание

Центральный проводник

SPC

1.30 мм

Сплошной

Диэлектрик

Exp. PTFE tape

3.68 мм

Пористые фторопластовые пленки

Внутренний экран

SPC strip

3.86 мм

Плотность – 100%

Промежуточный слой

Polyamide tape

4.01 мм

Цвет - желтый

Оплетка

SPC

4.42 мм

Плотность – 95,6%

Оболочка

FEP

4.95 мм

Цвет - прозрачный белый

• SPC: Медная посеребренная проволока (Silver Plated Copper)
• Exp. PTFE tape: Обмотка из пористых фторопластовых пленок (Poly Tetra Fluor Ethylene)
• SPC strip: Оплетка из плоских медных посеребренных лент (Silver Plated Copper)
• Polyamide tape: Полиамидная пленка
• FEP: Экструдируемый тефлон (Fluorinated Ethylene Propylene)

Характеристики RLL-27-1420S

Минимальный радиус изгиба (однократный)

25 мм

Номинальная погонная емкость

81.96 пФ/м

Импеданс

50 Ом

Относительная диэлектрическая проницаемость

1.5

Граничная частота

32.9 ГГц

Диапазон рабочих температур

-55 +165 °C

Коэффициент укорочения

1.25

Вес

0.061 кг/м

Затухание и средняя мощность RLL-27-1420S

Частота, МГц

400

1000

2000

3000

5000

10000

18000

Затухание, дБ/100 м

17

26.8

37

45.9

59

82

118

Средняя мощность, кВт

1.2

0.72

0.53

0.4

0.31

0.22

0.11

Типовое затухание и средняя мощность определены при нормальных условиях окружающей среды (температура воздуха +25°С ± 10°С, относительная влажность воздуха 45-80%, атмосферное давление 84-106 кПа).
При повышении температуры окружающей среды затухание может увеличиваться на 0.2%/1°С.
