RLL-26-2100S кабель

Name: RLL-26-2100S кабель
Brand: RADIOLAB
SKU: RLL-26-2100S
Price: 3604.85 RUB
Availability: InStock

Нет в наличии

Добавить в сравнение

Radiolab RLL-26-2100S - СВЧ кабель с очень малыми потерями, являющегося аналогом Dynawave DF226, Times HF-190S, Micro-Coax UFA 210B.

ВСЕ ТОВАРЫ ПРОИЗВОДИТЕЛЯ

Описание

Оптимизированный СВЧ кабель серии Accuphase. Особенность серии - спирально намотанный внутренний экран из посеребренной медной ленты, который минимизирует затухание и значительно улучшает фазовую стабильность при изгибе. Кроме того, изоляция из фторопласта сверхнизкой плотности улучшает температурную фазовую стабильность. Такой тип конструкции обеспечивает отличные электрические характеристики в приложениях, где требуется максимально низкое затухание и фазовая стабильность. Типовое затухание и средняя мощность определены при нормальных условиях окружающей среды (температура воздуха +25°С ± 10°С, относительная влажность воздуха 45-80%, атмосферное давление 84-106 кПа). При повышении температуры окружающей среды затухание может увеличиваться на 0.2%/1°С.

Показать полностью Свернуть

Характеристики

Бренд

RADIOLAB

Техническая информация

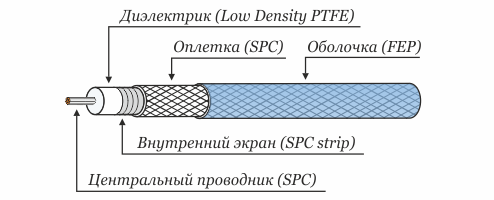

Конструктив RLL-26-2100S
Наименование	Материал	Диаметр	Описание
Центральный проводник	SPC	1.44 мм	Многожильный - 19x0.288 мм
Диэлектрик	Low Density PTFE	4.06 мм	Фторопласт низкой плотности
Внутренний экран	SPC strip	4.22 мм	Плотность – 100%
Оплетка	SPC	4.72 мм	Плотность – 95,6%
Оболочка	FEP	5.33 мм	Цвет - прозрачный синий

• SPC: Медная посеребренная проволока (Silver Plated Copper)
• Low Density PTFE: Фторопласт низкой плотности (Expanded Poly Tetra Fluor Ethylene)
• SPC strip: Оплетка из плоских медных посеребренных лент (Silver Plated Copper)
• FEP: Экструдируемый тефлон (Fluorinated Ethylene Propylene)

Характеристики RLL-26-2100S
Минимальный радиус изгиба (однократный)	35 мм
Номинальная погонная емкость	83 пФ/м
Импеданс	50 Ом
Относительная диэлектрическая проницаемость	1.56
Граничная частота	27.8 ГГц
Диапазон рабочих температур	-55 +165 °C
Коэффициент укорочения	1.25
Вес	0.065 кг/м

Затухание и средняя мощность RLL-26-2100S

Частота, МГц	400	1000	5000	10000	18000	26500
Затухание, дБ/100 м	14	23	56	79	115	150
Средняя мощность, кВт	1.5	1	0.4	0.28	0.2	0.17

Типовое затухание и средняя мощность определены при нормальных условиях окружающей среды (температура воздуха +25°С ± 10°С, относительная влажность воздуха 45-80%, атмосферное давление 84-106 кПа).
При повышении температуры окружающей среды затухание может увеличиваться на 0.2%/1°С.

Файлы

Техническое описание
