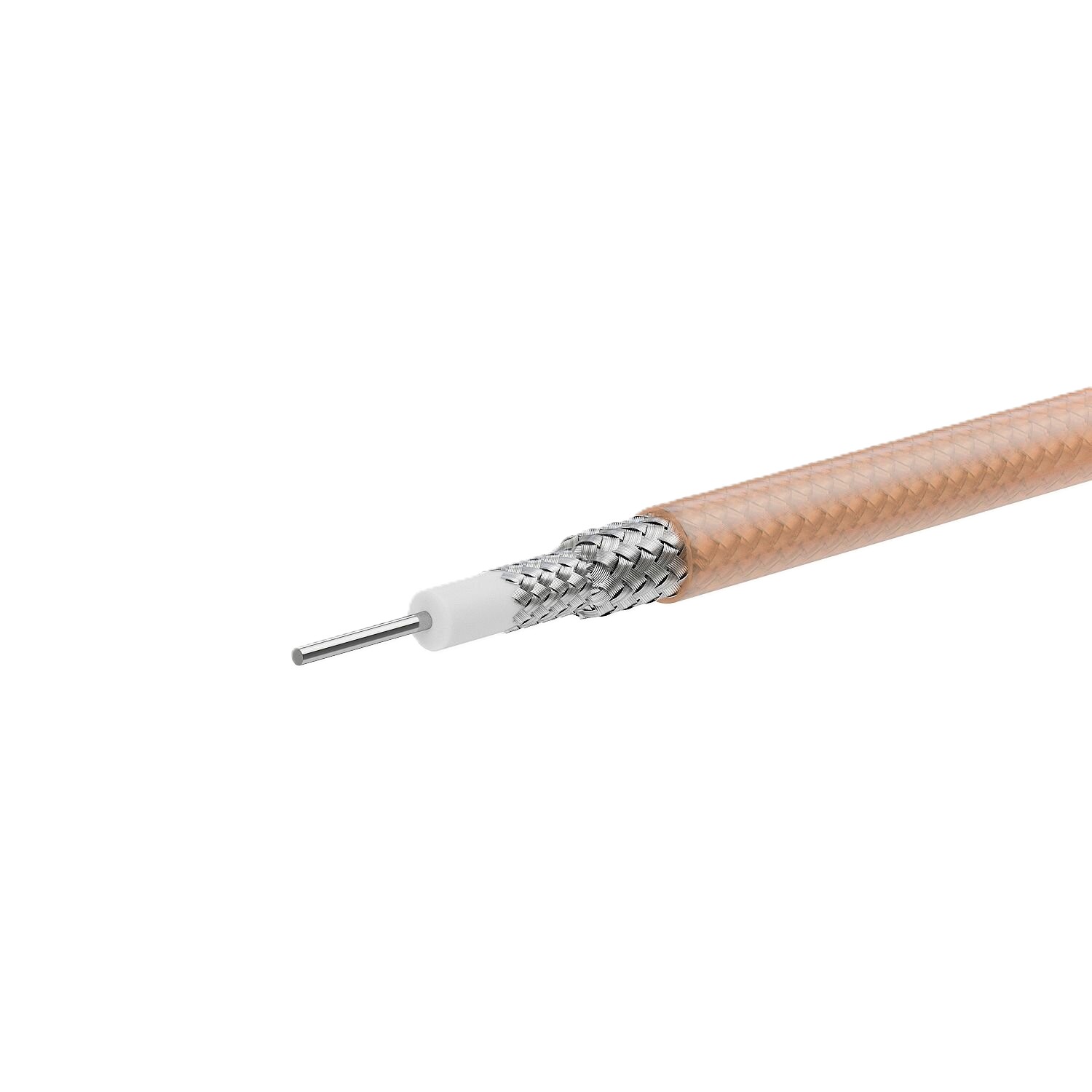

RG-142 кабель

Сплошной посеребренный центральный проводник обеспечивает высокую амплитудную стабильность передаваемого сигнала при изгибах. Экран из двойной посеребренной оплетки высокой плотности (94% и 97%) позволяет добиться очень хорошего сочетания электрических и механических параметров. Учитывая высокую температурную стойкость и химическую инертность внешней оболочки из FEP (экструдируемого тефлона), кабель допускает применение в агрессивных средах, а также обладает высокой тепло- и огнестойкостью. Рекомендуется для использования в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Позволяет проводить большую мощность. Конструктив | СВЧ кабель RG-142 Наименование Материал Диаметр Описание Центральный проводник SСCS 0.94 мм Сплошной Диэлектрик PTFE 2.95 мм Сплошной Внутренняя оплетка SPC 3.60 мм Плотность оплетки – 97% Внешняя оплетка SPC 4.25 мм Плотность оплетки – 94% Оболочка FEP 4.95 мм Цвет – коричневый • SCCS: Омедненная сталь, покрытая серебром (Silver Plated Copper Clad Steel) • PTFE: Фторопласт (Poly Tetra Fluor Ethylene) • SPC: Посеребренная медь (Silver Plated Copper) • FEP: Экструдируемый тефлон (Fluorinated Ethylene Propylene) Характеристики | СВЧ кабель RG-142 Номинальная погонная емкость 89.5 пФ/м Импеданс 50±2 Ом Максимальная рабочая частота 8 ГГц Рабочая температура -55 +105 °C Эффективность экранирования 65 дБ (макс.) Коэффициент укорочения 1.43 Вес 0.052 кг/м Затухание и средняя мощность RG-142 Частота, МГц 50 100 400 1000 3000 5000 8000 Затухание, дБ/100 м 8.8 13 23 44 91 123 165 Средняя мощность, кВт 3.5 2.40 1.1 0.65 0.33 0.25 0.18
