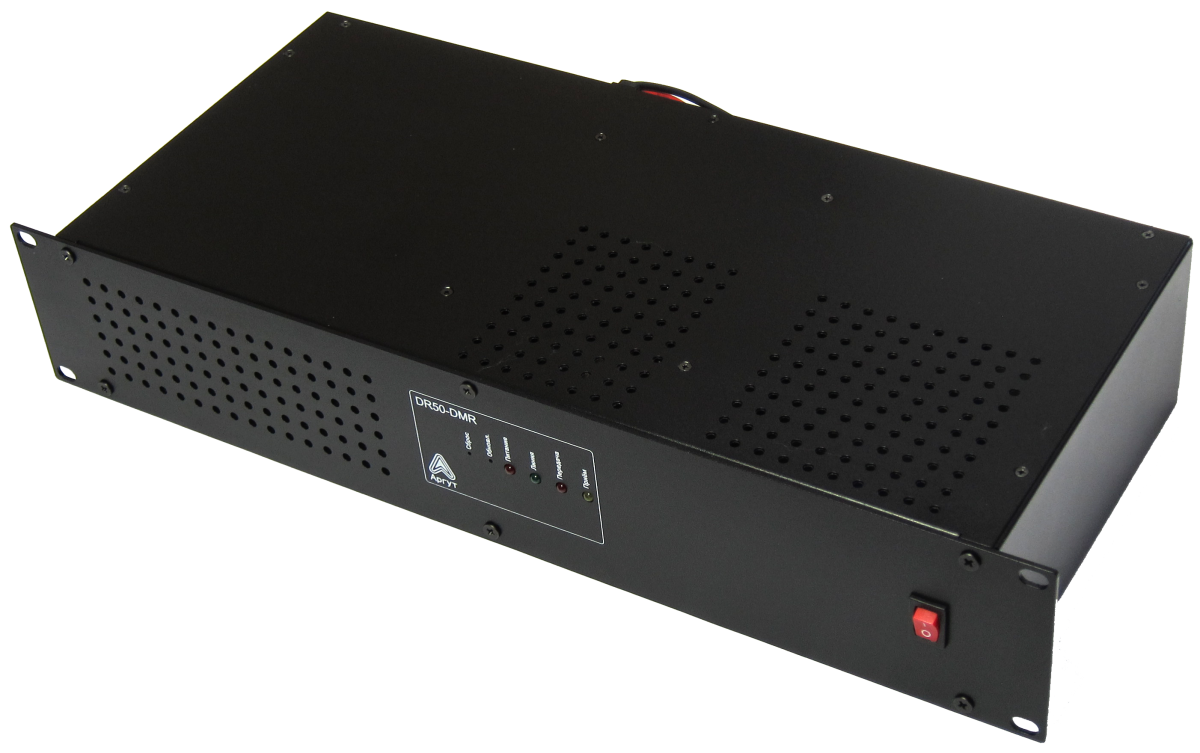

Радиоретрансляторы предназначены для обеспечения однонаправленной ретрансляции радиосигнала при организации подвижной оперативной двусторонней двухчастотной симплексной телефонной радиосвязи в составе цифровых и аналоговых систем.
Радиоретрансляторы совместимы с парком цифровых (шаг сетки рабочих частот 12,5 кГц) и аналоговых радиостанций (шаг сетки рабочих частот 12,5 и 25,0 кГц).
Расчётная дальность радиосвязи Диапазон UHF
- 14,0 км в городе
- 23,6 км в пригороде
- 72,1 км на открытой местности
Радиосвязь "радиоретранслятор – автомобиль", высота подвеса антенны 20 м, антенна штыревая (Ку = 3 дБи), схема АФУ с дуплексером.
Расчёт выполнен по модели Окамура-Хата для типичных условий. Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей застройки, погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.
| Параметр | Значение |
| Рабочий диапазон частот, МГц | 430-470 |
| Частотный диапазон | UHF |
| Максимальная выходная мощность передатчика, Вт | 55 |
| Тип радиоинтерфейса | Цифровой/Аналоговый |
| Цифровой стандарт связи | DMR |
| Спецификация радиоинтерфейса | ETSI TS 102 361-1, -2 |
| Речевые кодеки | g.711 uLaw GSM 6.10 FR |
| Сетевые протоколы | ARP IP ICMP UDP TCP HTTP |
| Тип сетевого интерфейса | 10/100BASE-T Ethernet |
| Количество каналов | 8 |
| Шаг сетки частот, кГц | 12,5 (цифровой режим) 12,5 и 25,0 (аналоговый режим) |
| Волновое сопротивление тракта АФУ, Ом | 50 |
| Тип ВЧ-соединителя | N (f) |
| Габаритные размеры (ШхВхГ), мм | 484x90x230 |
| Масса, кг | 4,95 |
| Номинальное напряжение питания, В | 13,6 |
| Максимальный потребляемый ток, А | 15 |
| Диапазон рабочих температур при эксплуатации, ˚С | от -25 до +55 |
| Приёмник | |
| Тип | Супергетеродин |
| Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с | 0,40 мкВ или -115 дБм (ширина полосы пропускания 12,5 кГц) 0,35 мкВ или -116 дБм (ширина полосы пропускания 25,0 кГц) |
| Чувствительность в цифровом режиме (BER=5%), 1/2 э.д.с | 0,40 мкВ или -115 дБм |
| Избирательность по соседнему каналу, дБ | 65 (ширина полосы пропускания 12,5 кГц) 75 (ширина полосы пропускания 25,0 кГц) 65 (цифровой режим) |
| Интермодуляционная избирательность, дБ | 70 |
| Передатчик | |
| Отклонение частоты от номинального значения в миллионных долях (N·10-6) | 2,5 (ширина полосы пропускания 12,5 кГц) 3,0 (ширина полосы пропускания 25,0 кГц) 1,5 (цифровой режим) |
| Мощность несущей, Вт | от 8 до 18 (пониженная) от 18 до 45 (номинальная) от 45 до 55 (повышенная) |
| Максимальная девиация частоты в аналоговом режиме, кГц | 2,5 (ширина полосы пропускания 12,5 кГц) 5,0 (ширина полосы пропускания 25,0 кГц) |
| Относительный уровень побочных излучений, дБ | -70 |
| Коэффициент нелинейных искажений, % | 5 |
| Среднеквадратичная ошибка модуляции RMS Deviation Error, % | 5 |
| Отклонение символьной девиации от номинального значения (1944 Гц), % | 7 |
- радиоретранслятор- кабель питания
- руководство пользователя
- кабель программирования (патч-корд)
- упаковка индивидуальная
