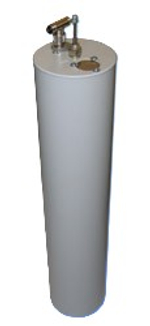

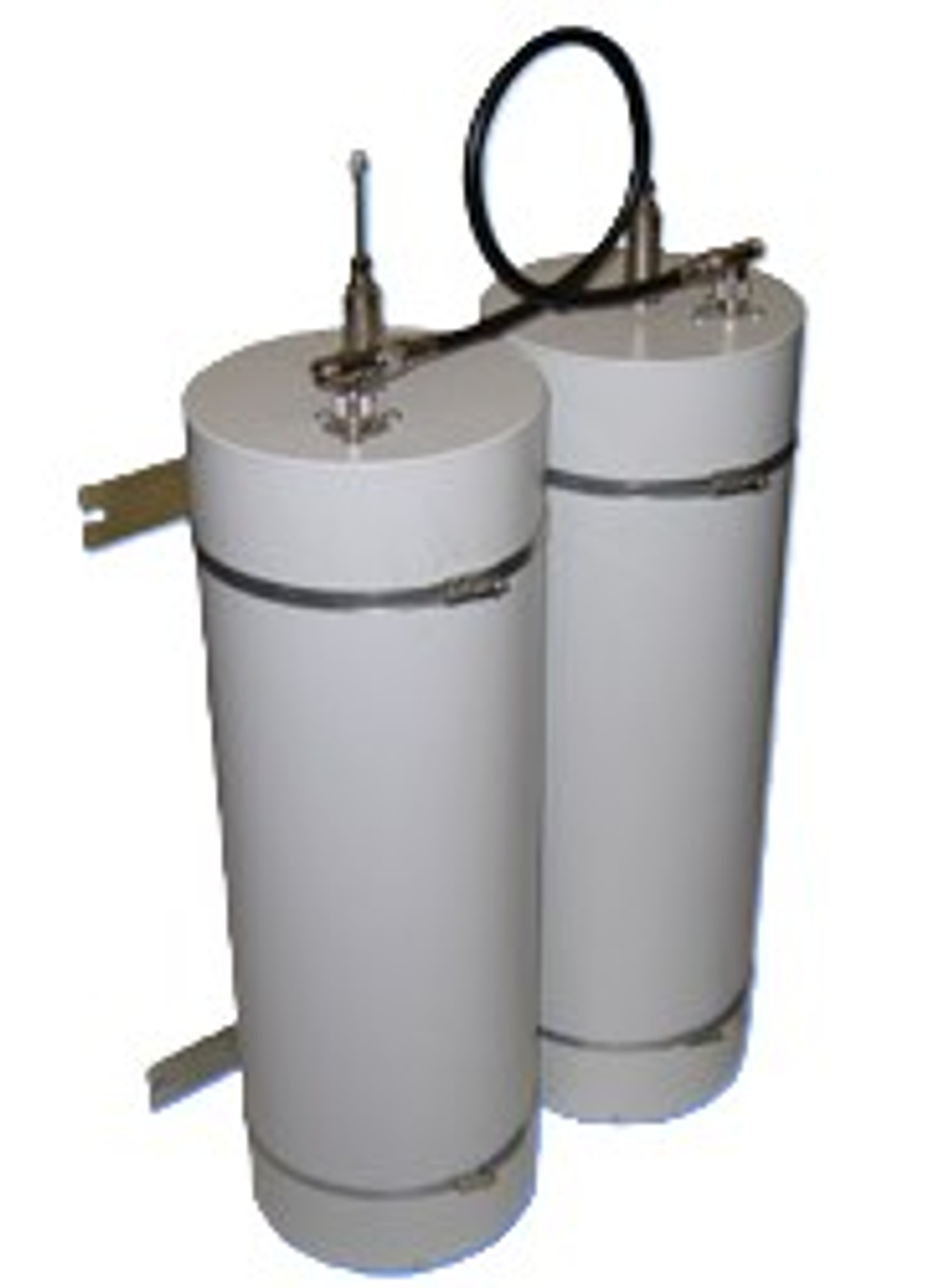

Полосовые фильтры Радиал серий PF

Name: Полосовые фильтры Радиал серий PF
Brand: РАДИАЛ
SKU: 1824182529
Availability: InStock

Цена с НДС

Нет в наличии

Добавить в сравнение

Применение полосовых фильтров в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта "запирания" ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Фильтры, установленные в цепи передатчиков снижают уровень паразитного излучения и предотвращают появление продуктов интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.

ВСЕ ТОВАРЫ ПРОИЗВОДИТЕЛЯ

Описание

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

- PF4-1 Одно-баночный, N-типа, 200 Вт, 1/4 l, Q(0,707)=360

- PF5-1V Одно-баночный, N-типа, 200 Вт, 1/4 l, Q(0,707)=500

- PF8-1V Одно-баночный, N-типа, 300 Вт, 1/4 l, Q(0,707)=700

- PF10-1V Одно-баночный, N-типа, 300 Вт,1/4 l, Q(0,707)=800

- PF12-1V Одно-баноч., N-типа, 350 Вт, 1/4l, Q(0,707)=950

- PF4-1U Одно-баночный, N-типа, 200 Вт, 1/4 l, Q(0,707)=500

- PF8-1U Одно-баночный, N-типа, 300 Вт, 1/4 l

- PF10-1U Одно-баночный, N-типа, 300 Вт, 1/4 l

Электрические характеристики

Модель	PF4-1A	PF4-2A	PF10-1A	PF10-2A
Рабочий диапазон частот, МГц	300-360
Потери (с подстройкой), dB	0.5-3	1-3	0,5-3	1-3
Импеданс, Ом	50
Затухание	см.рисунок
КСВ, не хуже	1.2	1.2	1.2	1.2
Проходная мощность, Вт	не более 300
Диапазон рабочих температур с
гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Модель	PF5-1V	PF5-2V	PF5-3V
Рабочий диапазон частот, МГц	140-174
Потери (с подстройкой), dB	0,5-3	1-5	1,5-6
Импеданс, Ом	50
Затухание	см.рисунок
КСВ, не хуже	1,2
Проходная мощность, Вт	не более 300
Диапазон рабочих температур
с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Модель	PF8-1V	PF8-2V	PF8-3V
Рабочий диапазон частот, МГц	140-174
Потери (с подстройкой), dB	0,5-3	0,1-5	0,1-7
Импеданс, Ом	50
Затухание	см.рисунок
КСВ, не хуже	1,2
Проходная мощность, Вт	не более 300
Диапазон рабочих температур
с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Модель	PF10-1V	PF10-2V
Рабочий диапазон частот, МГц	140-174
Потери (с подстройкой), dB	0,5-3	1,3-3
Импеданс, Ом	50
Затухание	см.рисунок
КСВ, не хуже	1,2
Проходная мощность, Вт	не более 300
Диапазон рабочих температур
с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Модель	PF12-1V	PF12-2V
Рабочий диапазон частот, МГц	140-174
Потери (с подстройкой), dB	0,5-3	1,3-5
Импеданс, Ом	50
Затухание	см.рисунок
КСВ, не хуже	1,2
Проходная мощность, Вт	не более 350
Диапазон рабочих температур
с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Модель	PF8-1U	PF8-2U	PF8-1UL	PF8-2UL
Рабочий диапазон частот, МГц	400-490
Потери (с подстройкой), dB	0,5-3	1 - 5	0,5-3	1 - 3
Импеданс, Ом	50
Затухание	см.рисунок
КСВ, не хуже	1,2
Проходная мощность, Вт	не более 300
Диапазон рабочих температур с
гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ		3/4λ

Модель	PF10-1U	PF10-2U	PF10-1UL	PF10-2UL
Рабочий диапазон частот, МГц	400-490
Потери (с подстройкой), dB	0,5-3	1 - 5	0,5-3	1 - 5
Импеданс, Ом	50
Затухание	см.рисунок
КСВ, не хуже	1,2
Проходная мощность, Вт	не более 300
Диапазон рабочих температур
с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ		3/4λ

Механические характеристики

Модель	PF4-1A	PF4-2A	PF10-1A	PF10-2A
Диаметр, мм (дюймы)	116 (4")	116 (4")	257 (10")	257 (10")
Масса, кг	1,3	2.8	2,4	5
Разъем	N-мама	N-мама	N-мама	N-мама
Крепление в 19" стойку	под заказ	есть	под заказ	есть
Габариты, мм	400х116х116	480х400х120	400х257х257	480х400х260

Модель	PF5-1V	PF5-2V	PF5-3V
Диаметр, мм (дюймы)	128 (5")
Масса, кг	1,85	4,4	6,25
Разъем	N-мама
Крепление в 19" стойку	под заказ	есть
Габариты, мм	800х128х128	800х480х140

Модель	PF8-1V	PF8-2V	PF8-3V
Диаметр, мм (дюймы)	206 (8")
Масса, кг	3,25	7,2	10,5
Разъем	N-мама
Крепление в 19" стойку	под заказ	есть
Габариты, мм	800х206х206	800x480x210	800x480x420

Модель	PF10-1V	PF10-2V
Диаметр, мм (дюймы)	257 (10")
Масса, кг	3,85	8,4
Разъем	N-мама
Крепление в стойку	под заказ	в 24"
Габариты, мм	800х257х257	800х630х264

Модель	PF12-1V	PF12-2V
Размеры резонатора, мм (дюймы)	308х308 (12"х12")
Масса, кг	8	16,2
Разъем	N-мама/ 7/16DIN
Габариты, мм	800х270х270	800х630х270

Модель	PF8-1U	PF8-2U	PF8-1UL	PF8-2UL
Диаметр, мм (дюймы)	206 (8")
Масса, кг	1,7	4,1	3,25	7,2
Разъем	N-мама
Крепление в 19" стойку	под заказ	есть	под заказ	есть
Габариты, мм	360х206х206	360x480x210	800х206х206	800x480x210

Модель	PF10-1U	PF10-2U	PF10-1UL	PF10-2UL
Диаметр, мм (дюймы)	257 (10")
Масса, кг	2,1	4,9	3,85	8,4
Разъем	N-мама
Крепление в стойку	под заказ	в 24"	под заказ	в 24"
Габариты, мм	360х257х257	360х630х264	800х257х257	800х630х264

Показать полностью Свернуть
