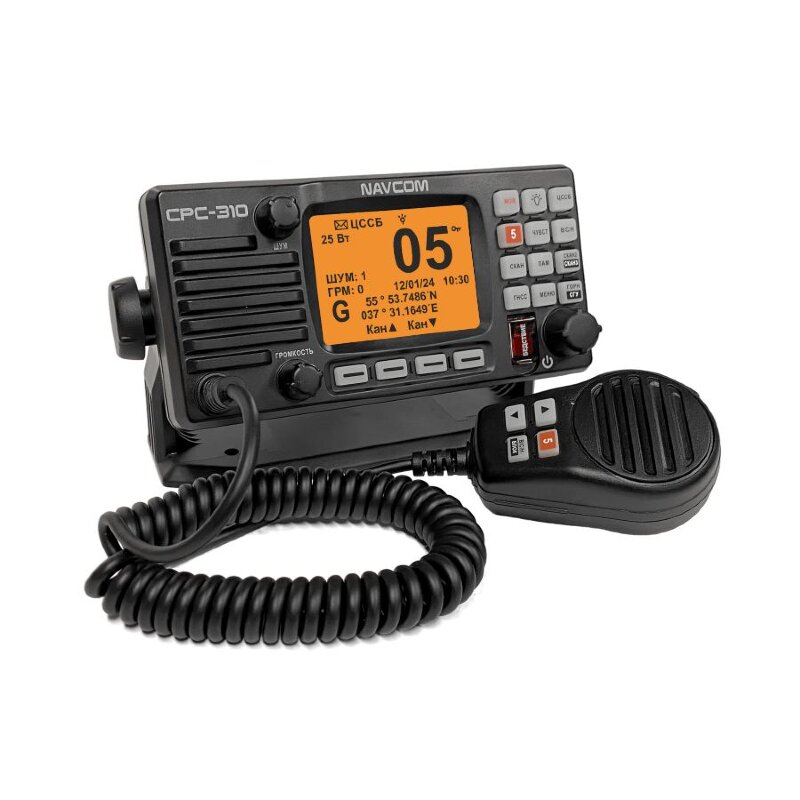

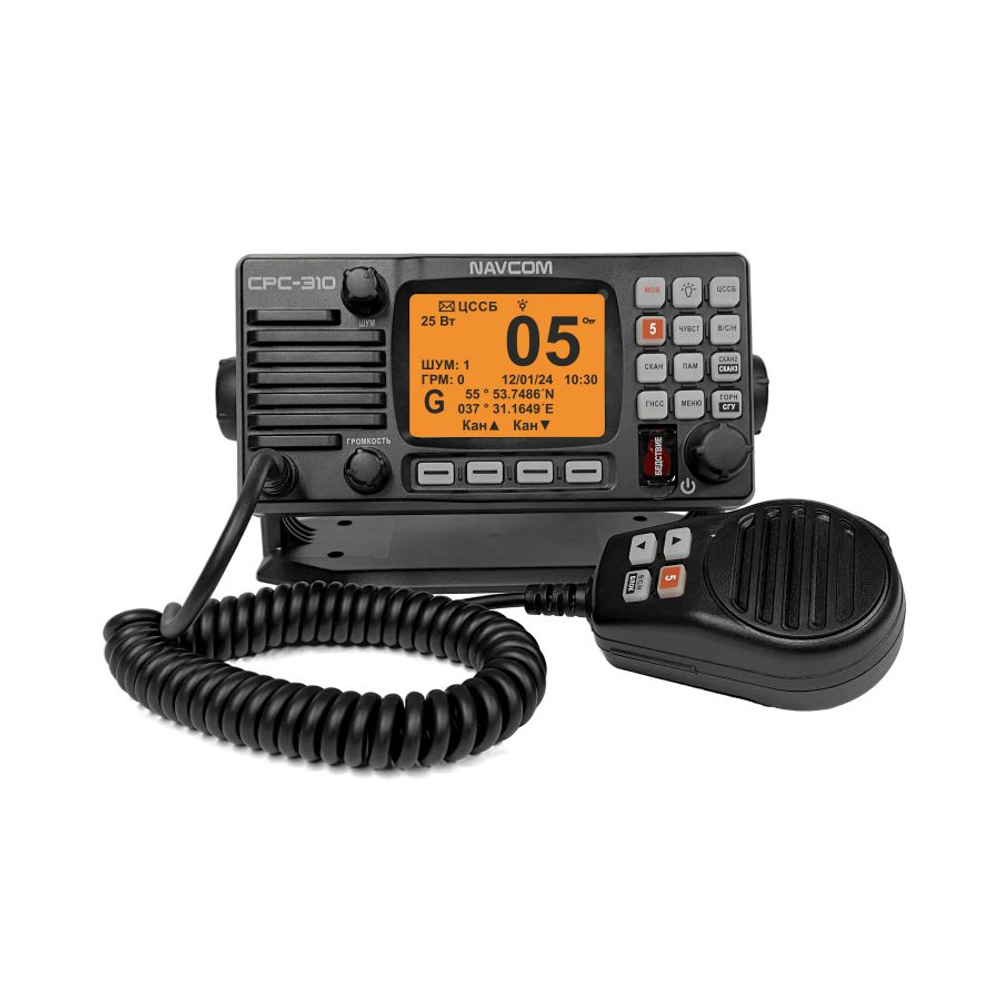

Функциональные преимущества NavCom СРС-310:
Одобрена для применения на судах с классом РКО
Передача сигналов о бедствии в системе связи ЦССБ
Отображение информации о бедствии на электронной навигационной карте (ЭНК) в электронной картографической системе (ЭКС)
Использование идентификатора речной подвижной службы ИРПС (аналог MMSI)
Встроенный приёмник ГНСС ГЛОНАСС/GPS
Точное определение местоположения радиостанции, данные COG и SOG
Запрос/передача местоположения
Подключение двух дополнительных постов управления
Подключение рупора или горна
Три уровня переключения мощности передатчика (25, 15 и 1 Вт) с индикацией на экране
Сканирование по трём каналам частот одновременно
Функция Человек за бортом" (МОВ)
Функциональные характеристики NavCom СРС-310:
Стабильная радиосвязь в пределах речного диапазона частот
Подключение внешнего динамика
Дублирование переключения каналов и мощности передатчика на тангенте
Световая индикация выбранного диапазона и работающего канала
Работа с регулируемым шумоподавителем
Индикация режима передачи
Сканирование по всем каналам
Блокировка клавиатуры
Быстрый переход на 5-й дежурный канал
Степень зашиты корпуса IP44
| Диапазон частот, МГц: | 300,025-300,500 |
| 336,025-336,500 | |
| Класс излучения | G3E (F3E), G2B |
| Класс ЦССБ | 3 |
| Мощность несущей передатчика, Вт, не более | 25 / 15 / 1 |
| Отклонение частоты передатчика от номинального значения, ppm, не более | 7 |
| Волновое сопротивление антенны, Ом | 50 |
| Максимальная девиация частоты передатчика, кГц, не более | ± 5 |
| Коэффициент нелинейных искажений передатчика, %, не более | 7 |
| Чувствительность приемника при отношении сигнал/шум 12 дБ (СИНАД), мкВ, не более | 1,0 (0,2 факт.) |
| Избирательность приемника по соседнему каналу, дБ, не менее | 70 |
| Двухсигнальная избирательность, дБ, не менее | 70 |
| Частотный разнос между каналами, кГц | 25 |
| Номинальное напряжение питания, В | 12,0 (минус 10%, плюс 20%) |
| Мощность аудиовыхода (внутренний динамик, радиостанция/тангента), Вт, не более | 3,0 / 1,5 |
| Мощность аудиовыхода (внешний динамик), Вт, не более | 5 (4 Ом)* |
| Мощность аудиовыхода (внешний громкоговоритель), Вт, не более | 30 (4 Ом)* |
| Потребляемый ток: | |
| - в режиме передачи при максимальной выходной мощности 25 Вт, А, не более | 7,0 |
| - в режиме передачи при средней выходной мощности 15 Вт, А, не более | 5,0 |
| - в режиме передачи при пониженной выходной мощности 1 Вт, А, не более 2,0 | 2,0 |
| - в режиме дежурного приёма при закрытом шумоподавителе, А, не более | 0,3 |
| - в режиме дежурного приёма при максимальной громкости, А, не более | 0,8 |
| Количество каналов встроенного приемника ГНСС | 56 |
| Принимаемые сигналы ГНСС | ГЛОНАСС, GPS |
| Система координат | WGS84 |
| Среднее значение времени до первого местоопределения, с: | |
| - холодный старт | 60 |
| - горячий старт | 40 |
| Точность определения координат (с антенной NavCom Gamma 9) для вероятности 95%, м, не более | 35 |
| Интерфейс RS-232: | |
| - входные сообщения NMEA 0183 (версия 4.1) | RMC |
| - выходные сообщения NMEA 0183 (версия 4.1) | RMC, DSC, DSE |
| Максимальная рабочая температура, С° | плюс 55 |
| Минимальная рабочая температура, С°: | |
| - приёмопередающий блок | минус 10 |
| - антенна ГЛОНАСС/GPS NavCom Gamma 9 | минус 40 |
| Степень защиты – IP: | |
| - приёмопередающий блок | 44 |
| - антенна ГЛОНАСС/GPS NavCom Gamma 9 | 56 |
| Габаритные размеры радиостанции, (ДхШхВ), мм, не более: | |
| - без монтажного кронштейна | 180 х 79 х 92 |
| - с монтажным кронштейном | 205 х 100 х 112 |
| Габаритные размеры антенны ГЛОНАСС/GPS NavCom Gamma 9, (ДхВ), мм, не более: | 97 х 60 |
| Разрешение жидкокристаллического дисплея: | |
| - базовый блок | 240х160 точек |
| - тангента МТТ-1 | 128х108 точек |

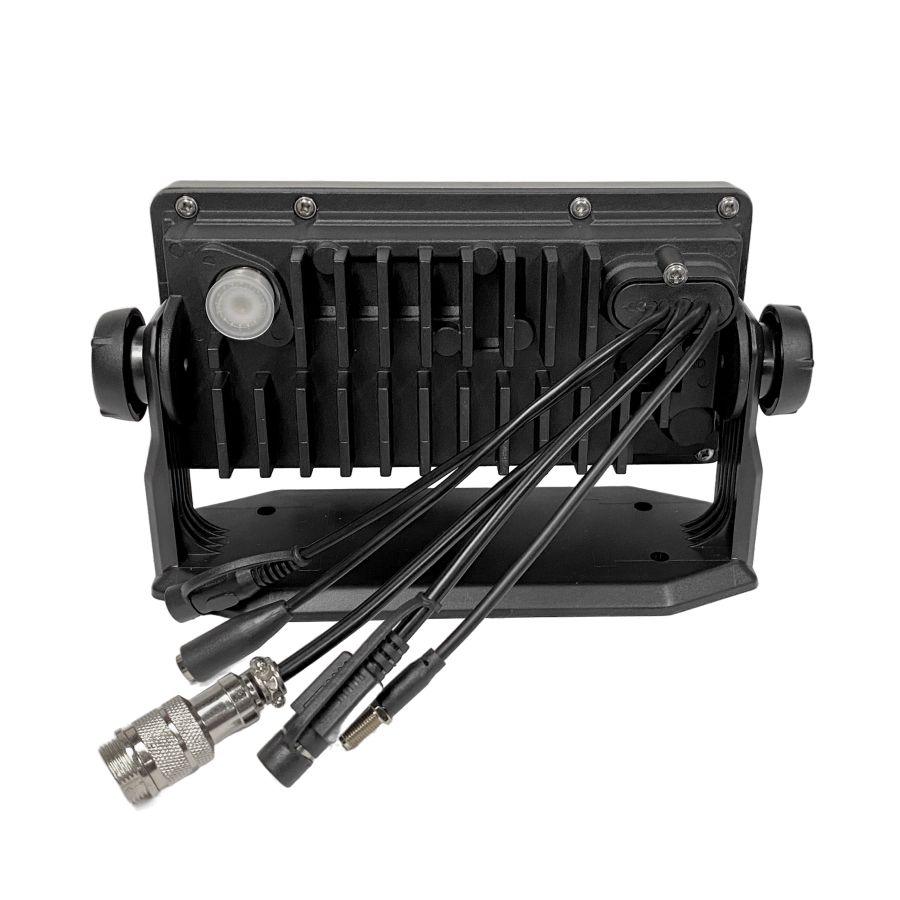

| Тип разъёма для подключения приёмопередающей антенны | SO-239 (розетка) |
| Тип разъёма для подключения внешней антенны ГЛОНАСС/GPS NavCom Gamma 9 | SMA (розетка) |
| Тип разъёма для подключения внешнего динамика | аудио 3,5 мм (розетка) |
| Тип разъёма для подключения внешнего громкоговорителя | RCA (розетка) |
| Тип разъёма для обмена данными по NMEA 0183 | PS/2 (вилка) |
| Тип разъёма для подключения питания | GX16 2P (вилка) |
| Масса радиостанции, кг, не более | 2,0 |
| * - допускается подключение нагрузки сопротивлением 8 Ом к выходу УНЧ. |
Описание Инструкция
- Радиостанция с тангентой
- Кабель питания (1,5 метра)
- Держатель с установленным плавким предохранителем 10 А
- Запасной плавкий предохранитель 10А
- Кабель интерфейсный NMEA 0183 (0,4 метра)
- Кабель для подключения внешнего динамика (0,4 метра)
- Кабель для подключения рупора (0,4 метра)

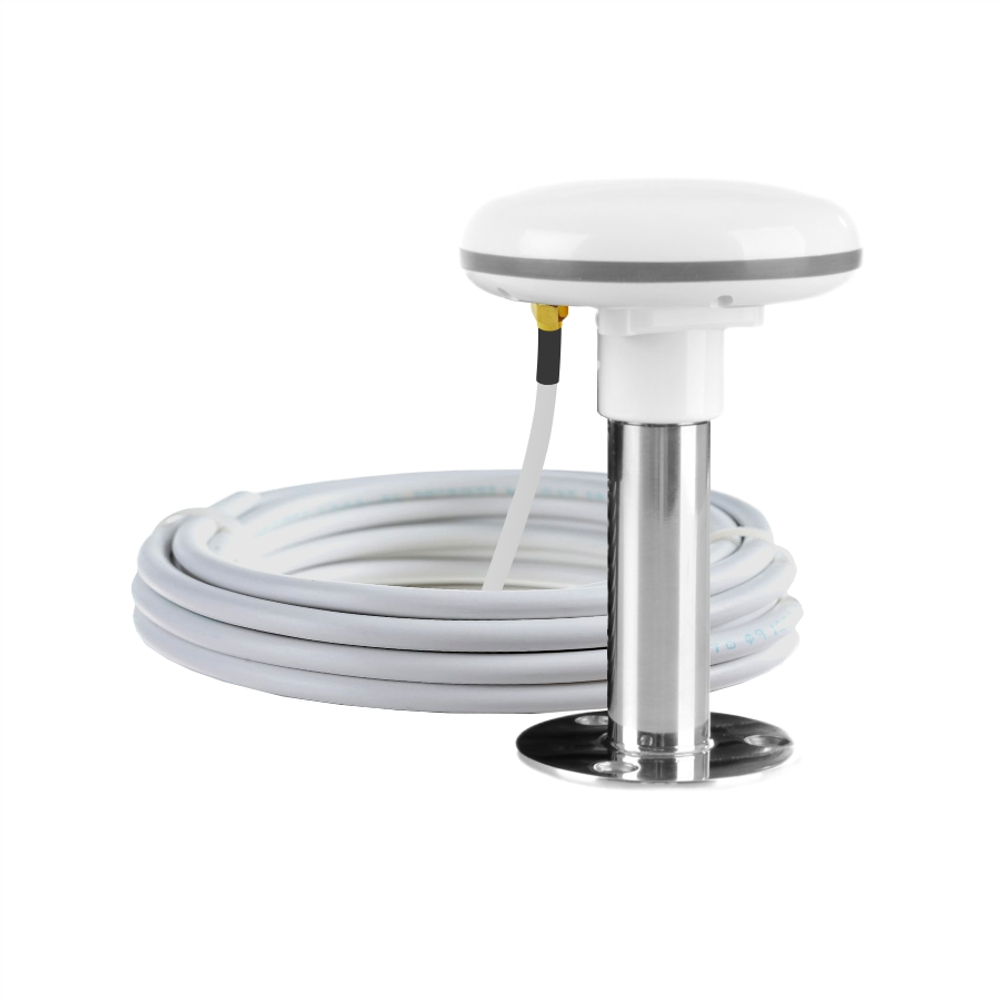

- Антенна ГЛОНАСС/GPS NavCom Gamma 9 с кабелем (10 метров)
- Крепление для антенны ГЛОНАСС/GPS NavCom Gamma 9 (опция)
- Монтажный кронштейн
- Монтажный набор
- Руководство по эксплуатации
- Паспорт
- Сертификат РКО
