Описание
Приемник Gamma 10П обеспечивает выполнение следующих функций:
- Параллельный прием и обработку до 44-х сигналов: ГЛОНАСС (СТ-код), GPS (С/А-код), SBAS (С/А-код) и GALILEO (E1 B/C) в частотном диапазоне L1
- Вычисление текущих географических координат (широты, долготы, высоты), времени, вектора путевой скорости (путевой угол, путевая скорость) в заданной системе координат (WGS84, ПЗ-90.11, пользовательские) с темпом выдачи выходных данных 1, 2, 5 или 10 раз в секунду (см. таблицу А.3)
- Определение всеобщего скоординированного времени UTC (SU) или UTC (USNO)
- Формирование и выдача сигнала секундной метки времени, положительный фронт которой привязан к UTC (SU) или UTC (USNO)
- Автономный контроль целостности навигационного поля (RAIM)
- Хранение и обновление альманахов и эфемерид СНС ГЛОНАСС, GPS, GALILEO и SBAS во встроенной flash-памяти
- Поддержка сервиса глобальной поисково-спасательной службы GALILEO SAR
- Прием от потребителя по последовательному каналу (от 4800 до 115200 бит/с), декодирование и использование дифференциальных поправок, формат которых соответствует рекомендациям стандарта RTCM SC 10402.3 (только для работы приемника Gamma 10П в режиме RS-422)
- Обмен данными с потребителем по последовательным каналам RS-422, USB или RS-232 (от 4800 до 115200 бит/с) в выбранном информационном протоколе IEC 61162-1 (NMEA-0183) или бинарном
Характеристики
Бренд
NavCom
Тип, категория товара
Антенны морские,
Антенны ГНСС
Количество каналов
44
Класс влагозащиты по стандарту IP:
56
GPS/GLONASS
Да
Техническая информация
| Количество каналов | 44 шт. |
|
Принимаемые сигналы ГНСС: - ГЛОНАСС - GPS - SBAS - GALILEO |
L1 (CT) L1 (C/A) L1 (C/A) L1 (B/C) |
| Доверительные границы допускаемой абсолютной инструментальной погрешности (при вероятности 0,95) определения координат в плане в статическом и динамическом режиме при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе ухудшения точности PDOP не более 3 | ± 5 м |
| Доверительные границы допускаемой абсолютной инструментальной погрешности (при вероятности 0,95) определения координат в статическом и динамическом режиме при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) с использованием поправок от контрольно-корректирующих станций, при геометрическом факторе ухудшения точности PDOP не более 3 | ± 3 м |
| Доверительные границы допускаемой абсолютной инструментальной погрешности (при вероятности 0,95) определения координат в статическом и динамическом режиме при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) в кодовом дифференциальном режиме и использовании сигналов SBAS, при геометрическом факторе ухудшения точности PDOP не более 3 | ± 4 м |
| Доверительные границы допускаемой абсолютной инструментальной погрешности (при вероятности 0,95) определения скорости при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе ухудшения точности PDOP не более 3 | ± 0,06 м/с |
| Доверительные границы допускаемой абсолютной инструментальной погрешности (при вероятности 0,95) определения высоты в статическом и динамическом режиме при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе ухудшения точности PDOP не более 3 |
± 8 м |
|
Время получения первых навигационны х определений с учетом прямой радиовидимости между приемником Gamma 10М и НКА, (типовое/максимальное), не более: «горячий» старт «тёплый» старт «холодный» старт |
2/5 с 25/30 с 35/50 с |
| Интерфейс для обмена данными с потребителем | RS-422/232, USB |
| Рабочая температура | -40...+55 С |
|
Напряжение электропитания: - для изделия с интерфейсом RS-422/232 - для изделия с интерфейсом USB |
12/24 В 5 В |
| Потребляемая мощность, не более | 0,7 Вт |
| Габаритные размеры (диаметр и высота) | 97 мм х 60 мм |
| Степень защиты | IP56 |
| Масса, не более | 0,15 кг |
Файлы
Описание Руководство по эксплуатации
Комплектация

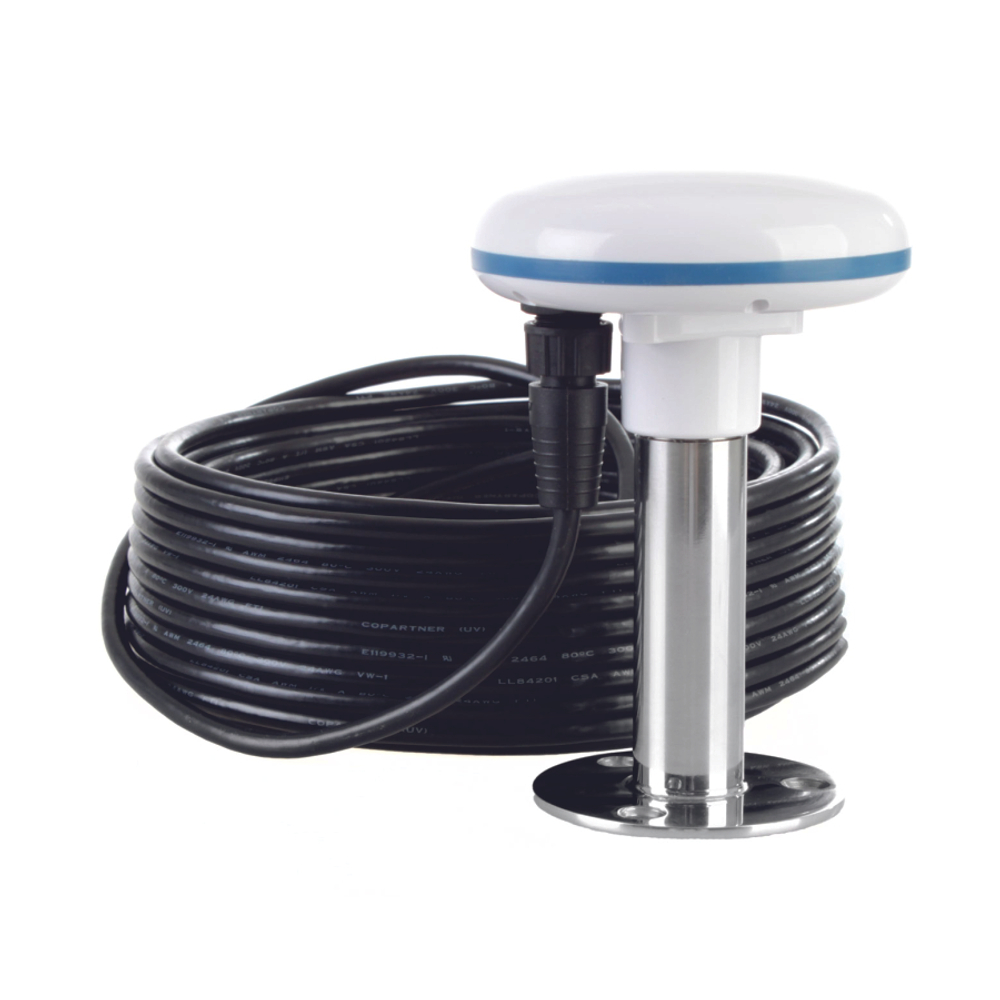

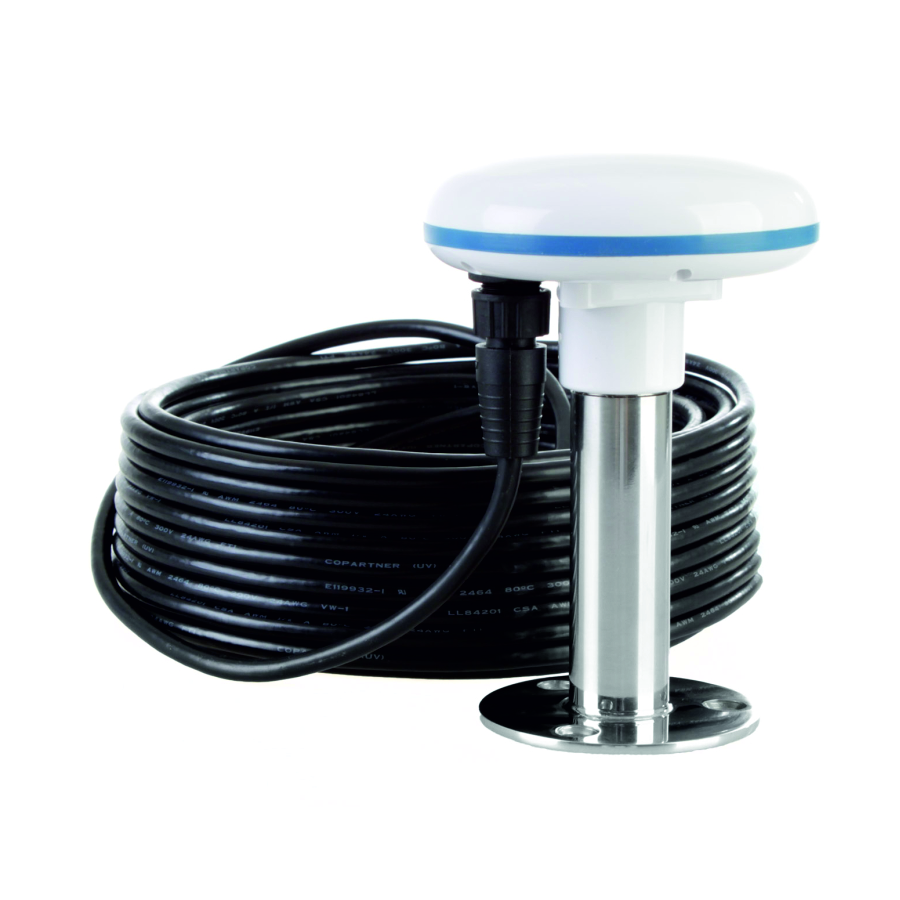

- Приёмник NavCom Gamma 10П
- Интерфейсный RS-422 кабель питания/данных (длина 15 м) без разъема на стороне потребителя
- Интерфейсный RS-232 кабель питания/данных (длина до 10 м) без разъема на стороне потребителя
(опция) - Интерфейсный USB кабель питания/данных (длина до 5 м) с разъемом на стороне потребителя типа USB Type-A Plug (опция)
- Комплект монтажных частей (опция)
- Руководство по эксплуатации
- Паспорт (формуляр)
