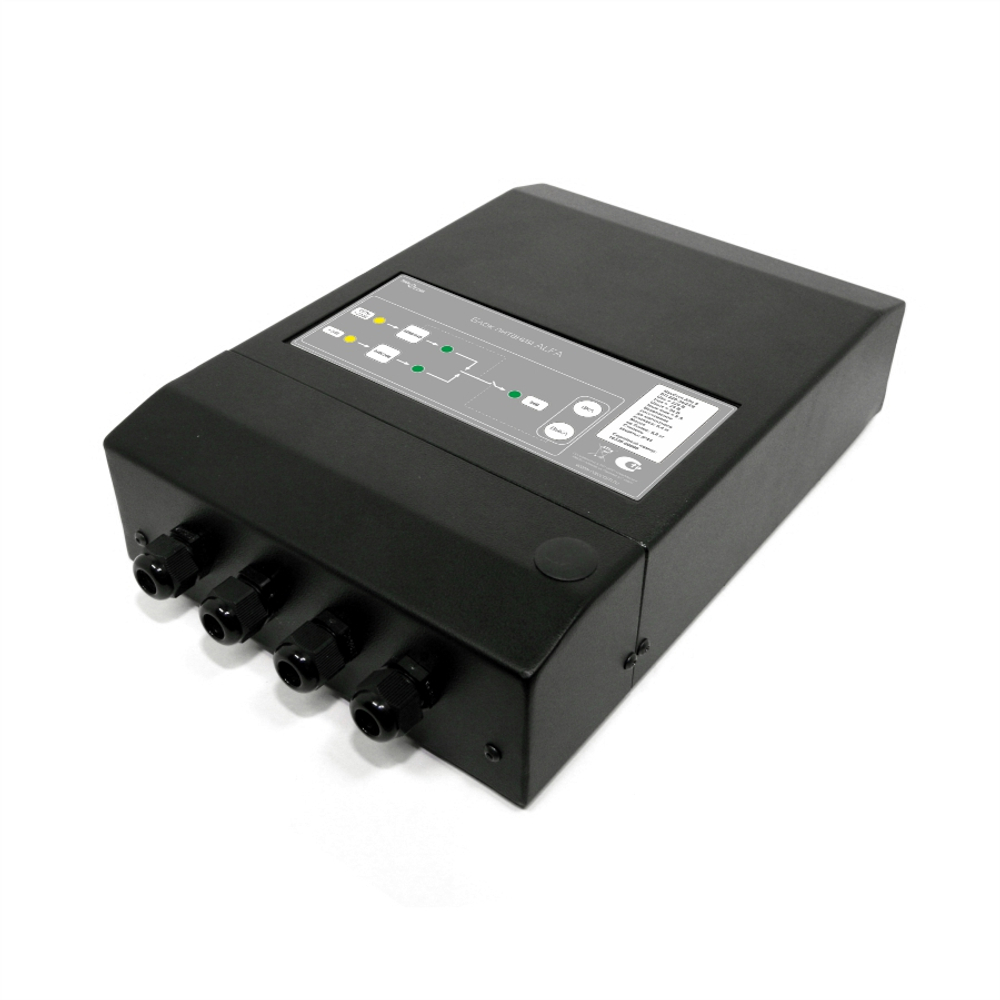

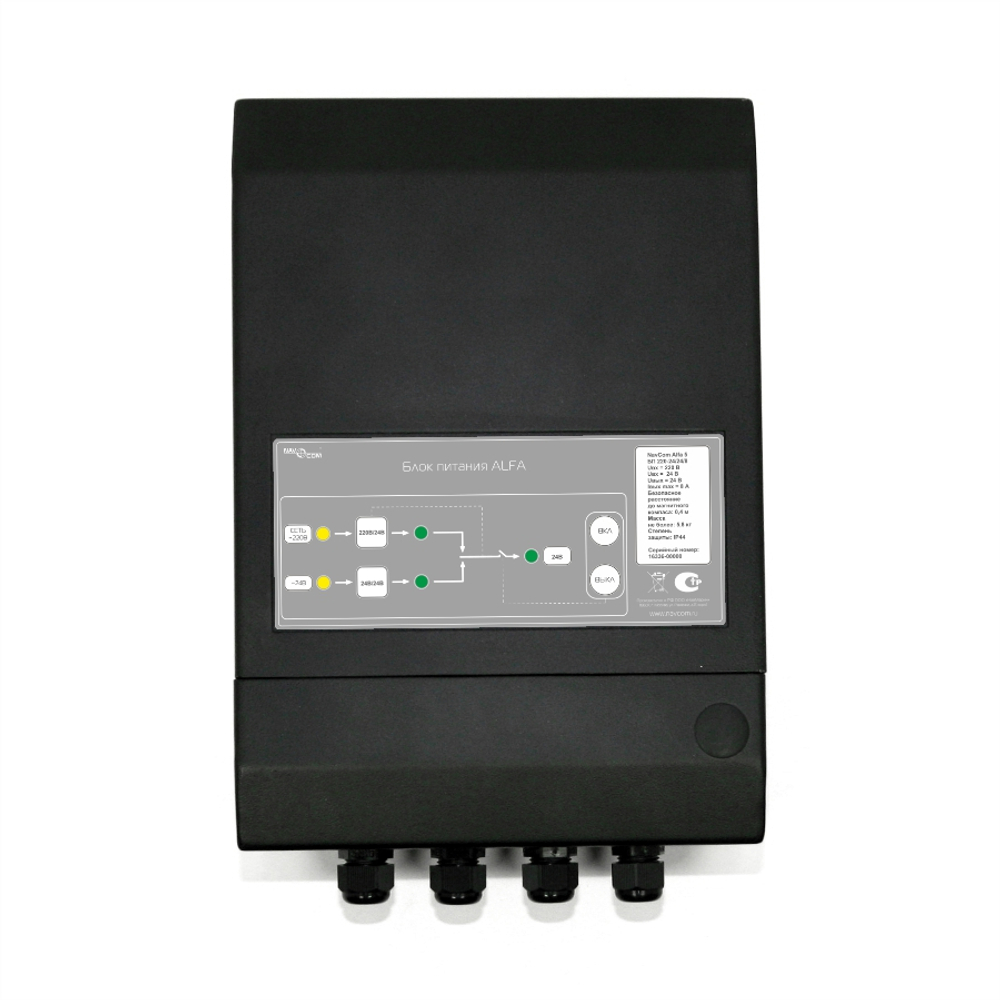

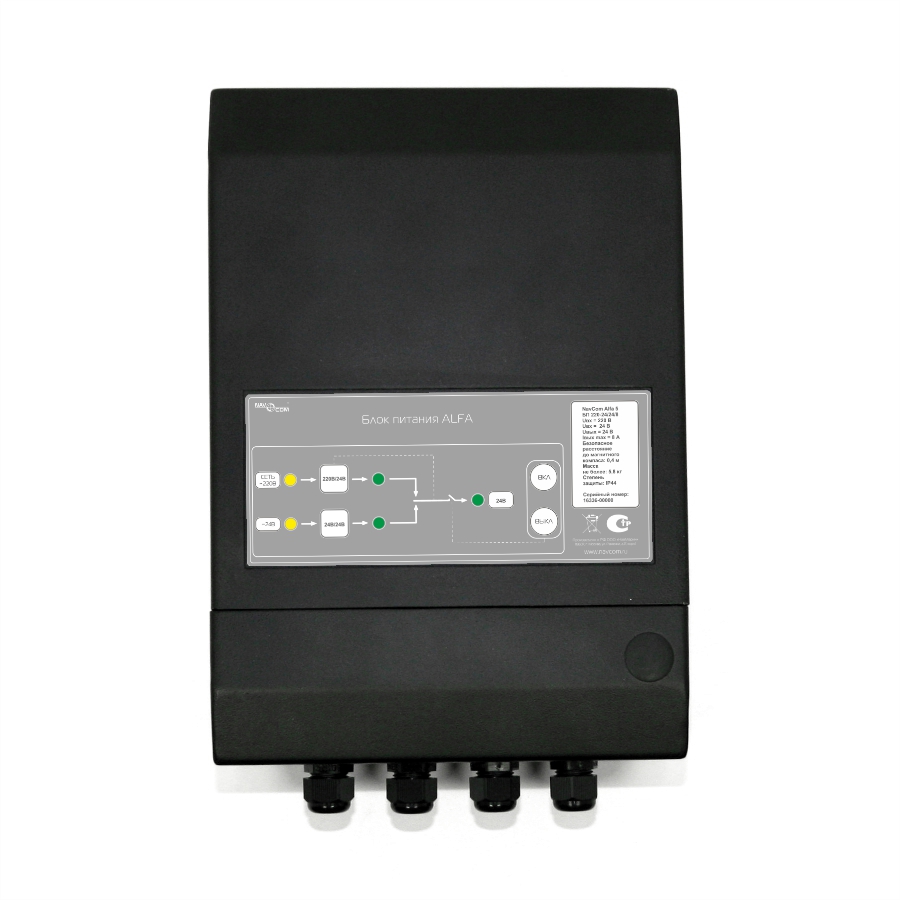

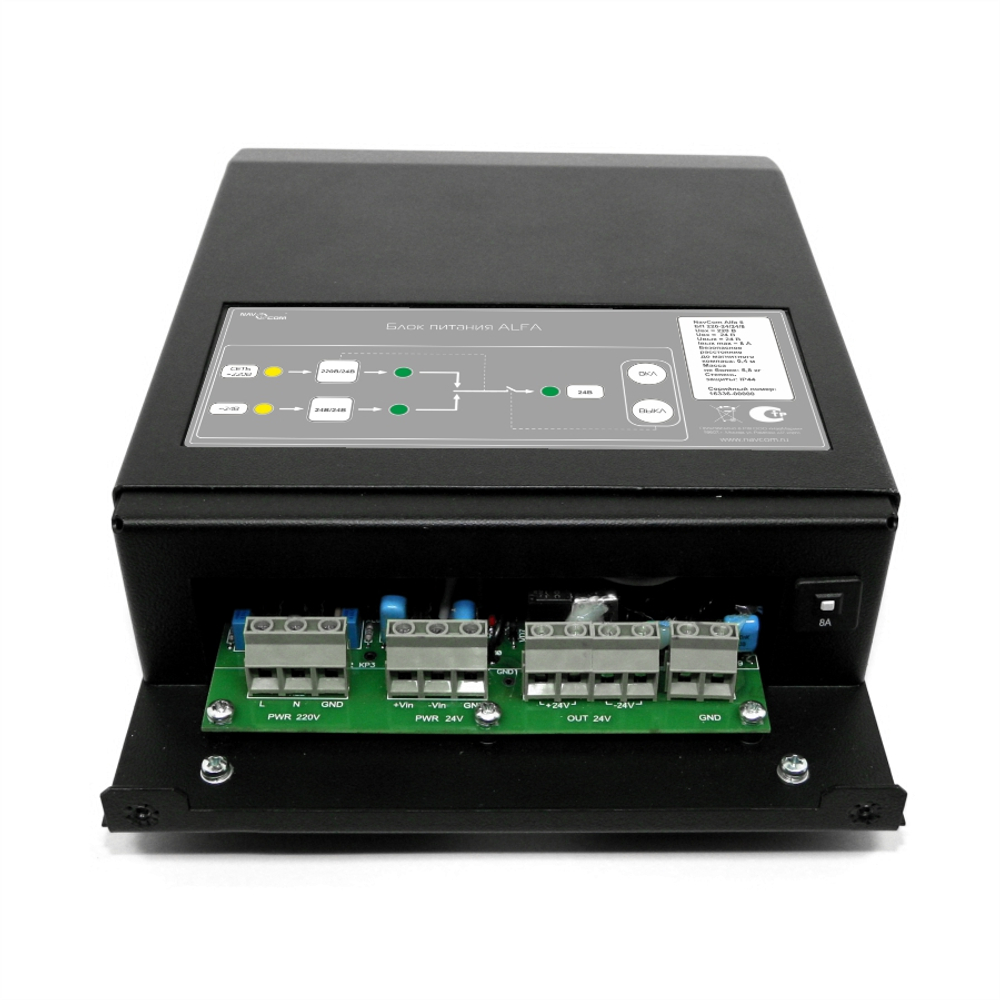

В блоке питания имеется защита от перенапряжения, короткого замыкания и перегрузки по выходному току. Впервые на подобных устройствах реализована система защиты с применением автоматического предохранителя (предохранитель не требует замены). В блоке питания предусмотрен вход для подключения 24 В аккумулятора, позволяющего обеспечивать питание оборудования при пропадании напряжения входной сети 220 В (переключение осуществляется автоматически при пропадании на входных клеммах напряжения 220 В). Светодиодная индикация позволяет информировать потребителя о наличии напряжений на сетевых входах, состоянии источника электропитания и наличии напряжения на выходе изделия. Входное питание NavCom Alfa-5 осуществляется от сети переменного тока с номинальным напряжением 220 В, частотой 50 Гц по входу - «ВХОД 220 В», и (или) от сети постоянного тока с номинальным напряжением 24 В, по входу - «ВХОД 24 В». При наличии напряжения на обоих входах или отсутствии напряжения на входе 24 В потребление энергии осуществляется от сети 220 В. При отсутствии напряжения на входе 220 В и наличии напряжения на входе 24 В потребление электроэнергии осуществляется от сети постоянного тока напряжением 24 В.
| Номинальное напряжение на входе «ВХОД 220 В», В | 220 |
| Номинальное напряжение на входе «ВХОД 24 В», В | 24 |
| Номинальное напряжение выходное, В | 24 |
| Максимальный входной ток (вход 220 В), 100% цикл, А | 3,5 |
| Максимальный входной ток (вход 24 В), 100% цикл, А | 14 |
| Максимальный выходной ток, 100% цикл, А | 8 |
| Напряжение пульсаций, не более, мВ |
120 |
| Диапазон рабочих температур, ºС | -15…+55 |
| Габаритные размеры (с учетом кабельных вводов) не более (д х ш х в), мм | 390х245х90 |
| Масса, не более, кг | 5,8 |
| Безопасное расстояние до магнитного компаса, м | 0,4 |
Описание Руководство по эксплуатации
- Блок питания
- Паспорт
- Руководство по эксплуатации
- Сертификат РМРС
