Мачтовые конструкции серии МF, МА
- MF-3 Мачта трубостойка алюминиевая АД-31, 3 метра, диаметр 50 мм

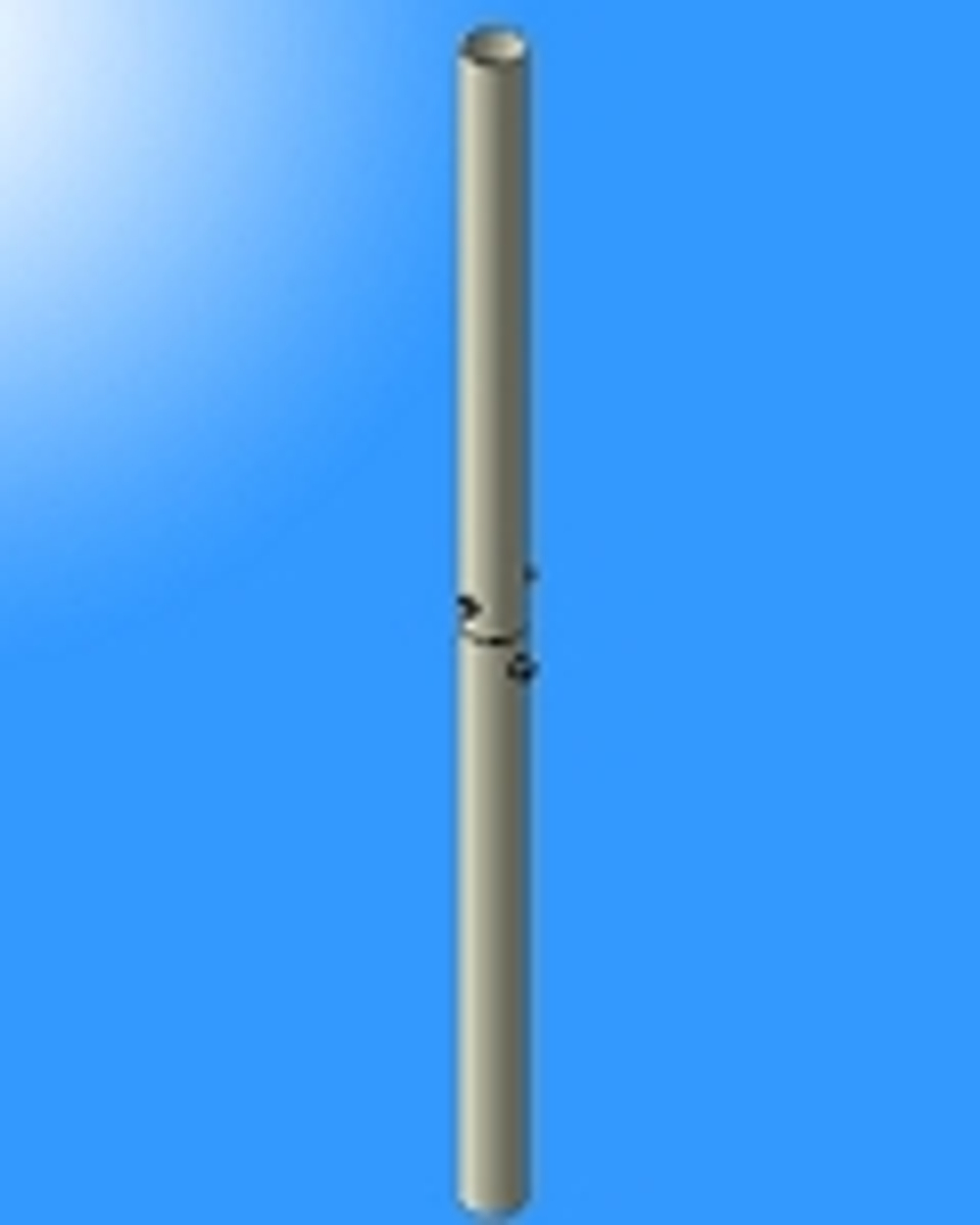

- МF-6 Мачта трубостойка алюминиевая АД-31, 6 метров, сборная, диаметр 50 мм
- МF-9 Мачта трубостойка алюминиевая АД-31, 9 метров, сборная, диаметр (50+50+50) мм
- MA-3 Мачта трубостойка алюминиевая АД-31, 3 метра, диаметр 50 мм с подпятником
- МА-6 Мачта трубостойка алюминиевая АД-31, 6 метров, сборная, диаметр 50 ммс подпятником и кольцами под оттяжки
- МА-9 Мачта трубостойка алюминиевая АД-31, 9 метров, сборная, диаметр (50+50+50) мм с подпятником

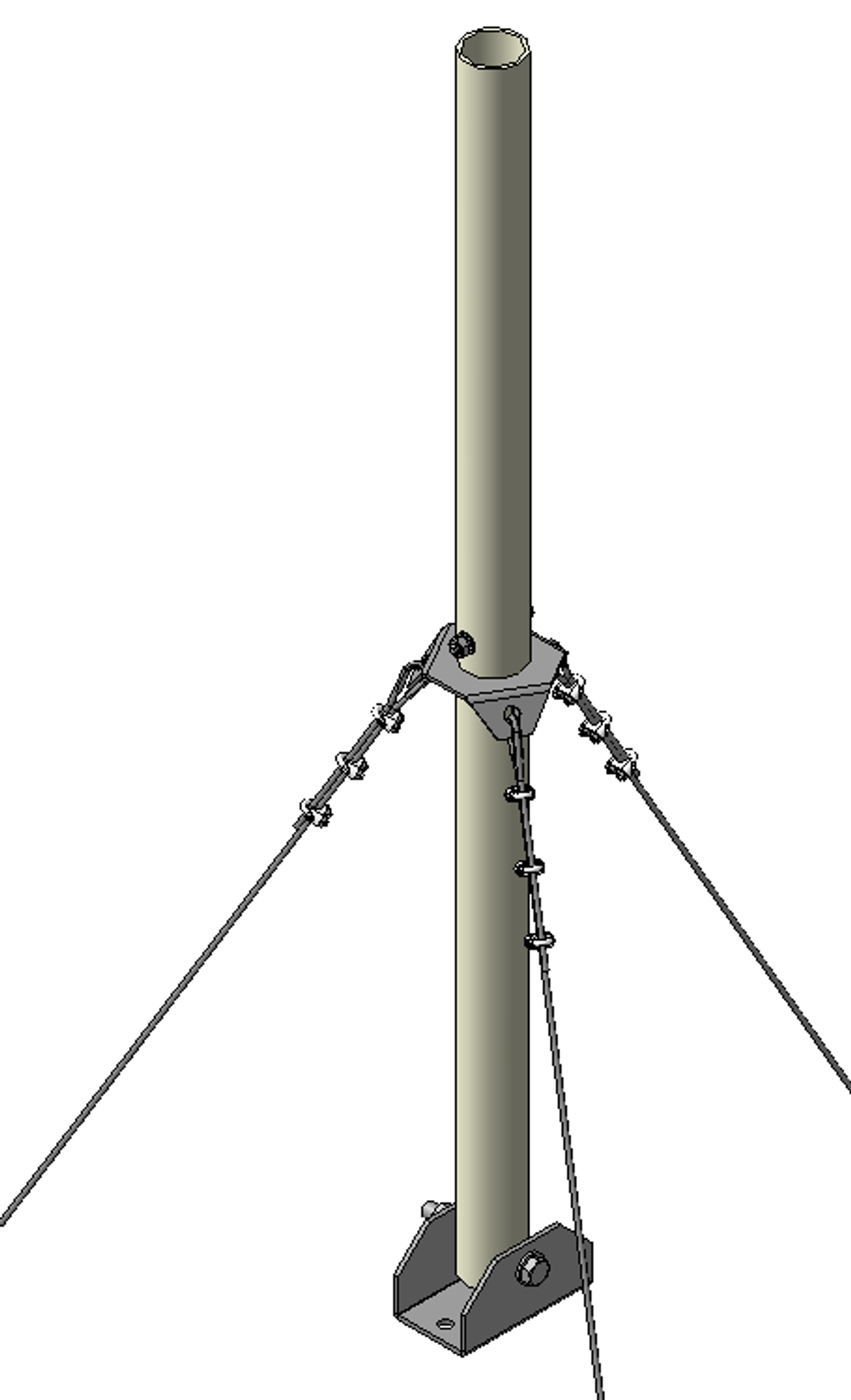

- MA-3R(M) Мачта трубостойка алюминиевая 3 метра, к-т такелажа на 1 уровень радиопрозрачных оттяжек
- MA-3R(S) Мачта трубостойка алюминиевая 3 метра, к-т такелажа на 1 уровень стальных оттяжек
- MA-6R(M) Мачта трубостойка алюминиевая 6 м, к-т такелажа на 1 уровень радиопрозрачных оттяжек
- MA-6R(S) Мачта трубостойка алюминиевая 6 м, к-т на 1 уровень стальных оттяжек
- MA-6R(2M) Мачта трубостойка алюминиевая 6 м, к-т на 2 уровня радиопрозрачных оттяжек
- MA-6R(2S) Мачта трубостойка алюминиевая 6 м, к-т на 2 уровня стальных оттяжек
- MA-9R(M) Мачта трубостойка алюминиевая 9 м, к-т на 2 уровня радиопрозрачных оттяжек
- MA-9R(S) Мачта трубостойка алюминиевая 9 м, к-т на 2 уровня стальных оттяжек
- MA-9R(3M) Мачта трубостойка алюминиевая 9 м, к-т на 3 уровня радиопрозрачных оттяжек
- MA-9R(3S) Мачта трубостойка алюминиевая 9 м, к-т на 3 уровня стальных оттяжек
|
Модель |
MF-3 |
MF-6 |
MF-9 |
MA-3 |
MA-6 |
MA-9 |
MA-3R |
MA-6R |
MA-9R |
|
Высота, м |
3 |
6 |
9 |
3 |
6 |
9 |
3 |
6 |
9 |
|
Число секций |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
|
Подпятник |
нет |
нет |
нет |
1 |
1 |
1 |
1 |
1 |
1 |
|
Кольца под оттяжки |
нет |
нет |
нет |
нет |
1 |
2 |
1 |
1 |
2 |
|
Буж |
нет |
1 |
2 |
нет |
1 |
2 |
1 |
1 |
2 |
|
Оттяжки |
нет |
нет |
нет |
нет |
нет |
нет |
3 |
3 |
6 |
|
Вес, кг |
3,850 |
7,250 |
11,350 |
5 |
8,350 |
13,700 |
Мачтовые конструкции серии МТ

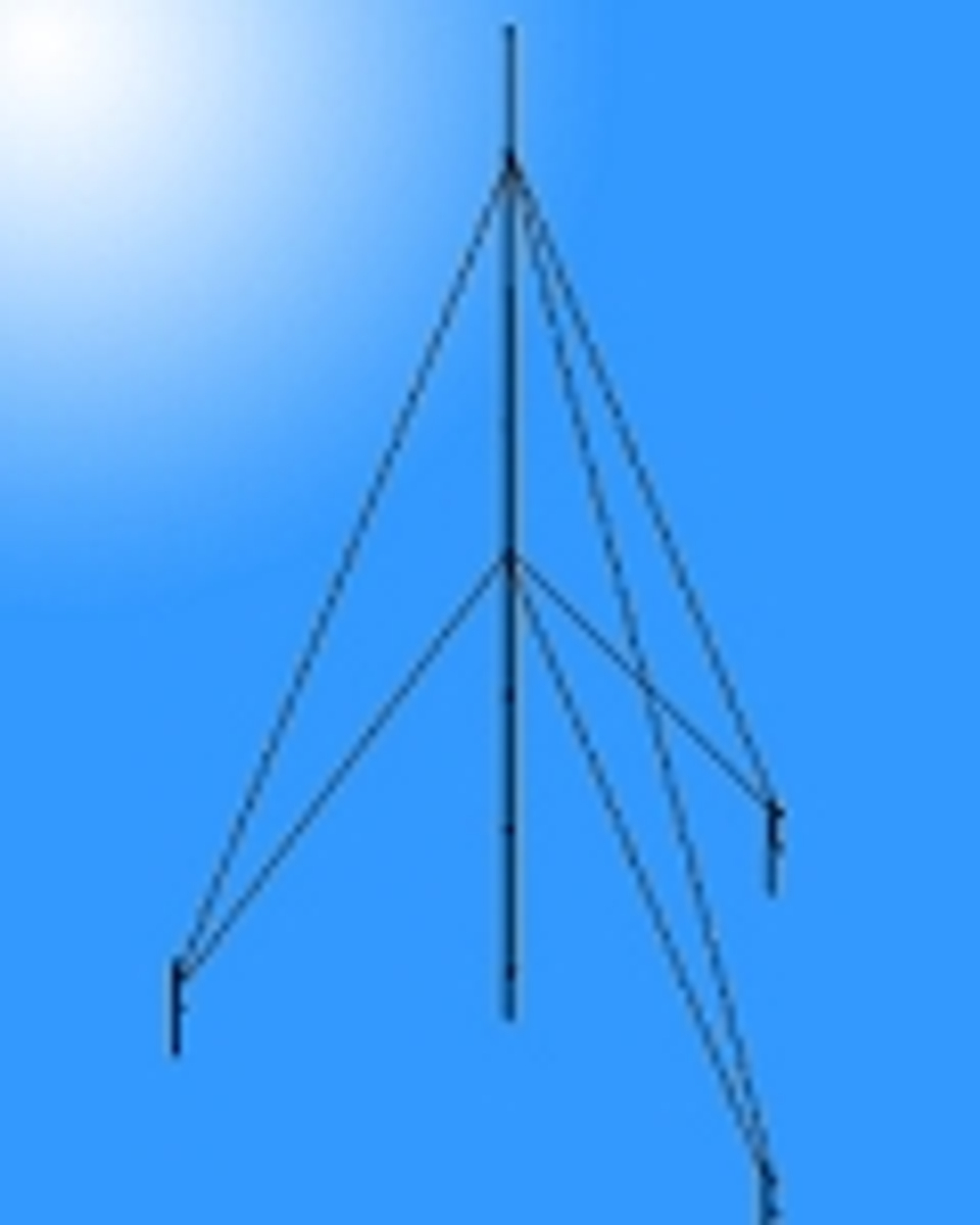

- MT-10-УКВ Мачта телескопическая, 10 метров, алюминий, к-т такелажа
- МТ-10-КВ Мачта телескопическая, 10 метров, алюминий, к-т такелажа, к-т роликов
- MT-15-УКВ Мачта телескопическая, 15 метров, алюминий, к-т такелажа
- MT-15-КВ Мачта телескопическая, 15 метров, алюминий, к-т такелажа, к-т роликов
|
Модель |
MT-10-УКВ |
MT-10-КВ |
MT-15-УКВ |
MT-15-КВ |
|
Высота, м |
9,7 |
9,7 |
15 |
15 |
|
Длина мачты в упакованном виде, м |
1,8 |
1,8 |
2,03 |
2,03 |
|
Диаметр нижней трубы, мм |
65 |
65 |
80 |
80 |
|
Диаметр верхней трубы, мм |
30 |
30 |
30 |
30 |
|
Количество телескопических секций |
7 |
7 |
11 |
11 |
|
Масса телескопической мачты, кг |
9,2 |
9,2 |
18.5 |
18,5 |
|
Масса всего комплекта (мачта, колышки, растяжки, опора), кг |
17,2 |
17,5 |
32,85 |
34 |
|
Габариты мачты в упаковке |
1850х250х250 |
1850х250х250 |
2030х250х250 |
2030х250х250 |
|
Материал мачты |
АД-31 |
АД-31 |
АД-31 |
АД-31 |
|
Материал колышков и опоры |
Сталь |
Сталь |
Сталь |
Сталь |
|
Материал оттяжек |
Мастрант Р4 |
Мастрант Р4 |
Мастрант Р6 |
Мастрант Р6 |
|
Наличие роликов для подъема проволочных антенн |
нет |
есть |
нет |
есть |
|
Рекомендованная масса оборудования на верхушке |
не более 5 кг |
|||
