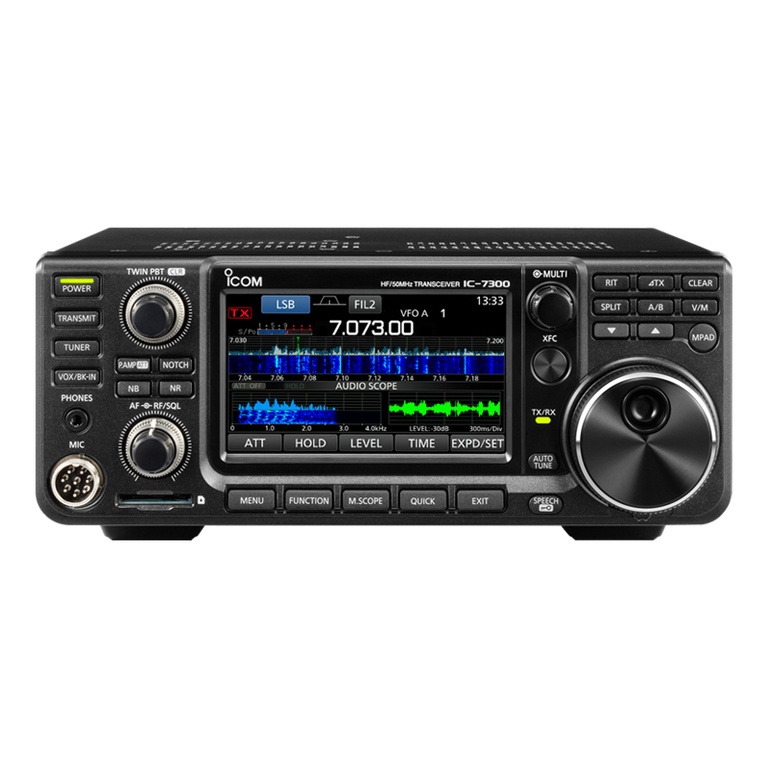

КВ Трансивер Icom 7300 гарантирует работу на 101 канале в диапазоне 0,03 …74,8 МГц при работе на прием и 1,8…70,5 МГц (11 поддиапазонов) при работе на передачу с модуляциями SSB, CW, RTTY, AM, FM. Мощность на выходе 2…100 Вт (SSB, CW, RTTY, FM) и 1…25 W (АМ).
КВ Трансивер Icom 7300 предлагает анализатор спектра реального времени с высочайшим разрешением. Такой анализатор спектра реального времени с функцией водопада гарантирует превосходные характеристики по разрешению, скорости развертки спектра и динамическому диапазону.
Трансивер 7300 оснащен жидкокристаллическим полихромным экраном с диагональю 4,3 дюйма, который выполняет множество функций. Сенсорный экран дает возможность быстро настроить приемник, активизировать различные функции, вызывать из памяти нужные ячейки. Например, для выбора частотного диапазона достаточно дотронуться до обозначения частоты на экране. Это приведет к выводу изображения клавиатуры и нажатием клавиш можно легко выбрать нужную величину.
С помощью многофункциональной клавиши, можно вызвать на экран меню. Управляя сенсорным экраном, можно выбрать пункт меню, а затем той же клавишей изменить его назначение. Комбинируя эти приемы управления, легко добиться нужных настроек.
Устройство оснащено опцией «водопад» - на экране отображается любой даже слабый сигнал, что позволяет отследить все принимаемые сигналы.
Особенности SDR трансивера Icom 7300:
- Большой сенсорный цветной TFT ЖК-дисплей
- Виды излучения SSB, CW, RTTY, AM и FM
- Высококачественный анализатор спектра реального времени КВ Трансивер Icom 7300 гарантирует работу на 101 канале в диапазоне 0,03 …74,8 МГц при работе на прием и 1,8…70,5 МГц (11 поддиапазонов) при работе на передачу с модуляциями SSB, CW, RTTY, AM, FM. Мощность на выходе 2…100 Вт (SSB, CW, RTTY, FM) и 1…25 W (АМ).
КВ Трансивер Icom 7300 предлагает анализатор спектра реального времени с высочайшим разрешением. Такой анализатор спектра реального времени с функцией водопада гарантирует превосходные характеристики по разрешению, скорости развертки спектра и динамическому диапазону.
Трансивер 7300 оснащен жидкокристаллическим полихромным экраном с диагональю 4,3 дюйма, который выполняет множество функций. Сенсорный экран дает возможность быстро настроить приемник, активизировать различные функции, вызывать из памяти нужные ячейки. Например, для выбора частотного диапазона достаточно дотронуться до обозначения частоты на экране. Это приведет к выводу изображения клавиатуры и нажатием клавиш можно легко выбрать нужную величину.
С помощью многофункциональной клавиши, можно вызвать на экран меню. Управляя сенсорным экраном, можно выбрать пункт меню, а затем той же клавишей изменить его назначение. Комбинируя эти приемы управления, легко добиться нужных настроек.
Устройство оснащено опцией «водопад» - на экране отображается любой даже слабый сигнал, что позволяет отследить все принимаемые сигналы.
Особенности SDR трансивера Icom 7300:
- Большой сенсорный цветной TFT ЖК-дисплей
- Виды излучения SSB, CW, RTTY, AM и FM
- Встроенный автоматический антенный тюнер
- Система прямой оцифровки ВЧ сигнала (подобная технология ранее использовалась только в SDR трансиверах)
- Большая часть ВЧ сигналов обрабатывается с помощью FPGA (Программируемой вентильной матрицы), что позволяет отказаться от физических устройств смешивания и фильтрации сигналов и предложить высокоэффективный анализатор спектра в компактном корпусе.
- Функция память голосовых сообщений;
- Функции памяти CW и RTTY сообщений;
- Функция журнала RTTY декодирования;
- Функция захвата изображения экрана;
- Разъем SD карты памяти;
- Разъем USB для CI-V команд и входа/выхода аудио сигнала;
- Система охлаждения с большим вентилятором;
- Многофункциональное измерительное устройство
Технические характеристики ICOM IC 7300 |
||
| Частоты приема | Рабочие: | 0.030–74.800 МГц |
| Гарантированные: | 500 кГц - 29.9999 МГц / 50.000 - 54.000 МГц / 70.000–70.500 МГц | |
| Частоты передачи | 1.800–1.999 МГц 3.500–3.800 МГц 7.000–7.200 МГц 10.100–10.150 МГц 14.000–14.350 МГц 18.068–18.168 МГц 21.000–21.450 МГц 24.890–24.990 МГц 28.000–29.700 МГц 50.000–52.000 МГц 70.000–70.500 МГц |
|
| Виды модуляции | SSB, CW, RTTY, AM, FM | |
| Количество каналов |
101 (99 обычных и 2 границы сканирования) |
|
| Сопротивление антенны | 50 Ом | |
| Количество антенных входов | 1 | |
| Напряжение питания | 13.8 Вольт ± 15% (постоянное) | |
| Потребляемый ток | 0.9 А (в режиме приема) 1.25 А (прием при максимальной громкости динамика) 21 А (передача на 100 Ватт мощности) |
|
| Заземление | Отрицательное | |
| Диапазон рабочих температур | от -10°C до +60°C | |
| Стабильность частоты | ±0.5 ppm, (от -10°C до +60°C) | |
| Размеры | 240 × 95 × 238 мм | |
| Масса | 4.1 кг | |
Передатчик |
||
| Выходная мощность | SSB, CW, RTTY, FM | 2 -100 Ватт |
| AM | 1-25 Ватт | |
| Модуляция | SSB: Балансная, AM: Мало-мощная, FM: Реактансная | |
| Паразитное излучение | 1,8-28 МГц | －50 дБ или менее |
| 50 МГц | －63 дБ или менее | |
| Подавление несущей частоты | 50 дБ или более | |
| Подавление внеполосных излучений | 50 дБ или более | |
| Сопротивление микрофона | 600 Ом | |
Приемник |
||
| Тип приёмного тракта | Прямая оцифровка супергетеродина | |
| Промежуточная частота | 36 кГц | |
| Чувствительность | SSB/СW (10 дБ сигнал/шум) | 1.8 - 29.995 МГц: 0.15 мкВ 50 МГц: 0.12 мкВ |
| AM (10 дБ сигнал/шум) | 0.5 - 1.8 МГц: 13.0 мкВ 1.8 - 29.995 МГц: 2.0 мкВ 50 МГц: 1.0 мкВ |
|
| FM (12 дБ SINAD) | 28 - 29.7 МГц: 0.50 мкВ 50 МГц: 0.25 мкВ |
|
| Чувствительность шумоподавителя | SSB | 5.6 мкВ или менее |
| FM | 0.3 мкВ или менее | |
| Избирательность | SSB (BW = 2.4 кГц) | 2.4 кГц или больше / -6 дБ 3.4 кГц ниже / -40 дБ |
| CW (BW = 500 Гц) | 500 Гц или больше / -6 дБ 700 Гц или менее / -40 дБ |
|
| RTTY (BW = 500 Гц) | 500 Гц или больше / -6 дБ 800 Гц или менее / -40 дБ |
|
| АМ (BW = 6 кГц) | 6.0 кГц или больше / -6 дБ 10 кГц или менее / -40 дБ |
|
| FM (BW = 15 кГц) | 12.0 кГц или больше / -6 дБ 22 кГц или менее / -40 дБ |
|
| Аудио выход | 2.5 Ватт (8 Ом, 1 кГц, 10% искажение | |
| Возможности анализатора спектра реального времени Icom 7300: | ||||
| Форма анализатора спектра | FFT (Быстрое преобразование Фурье) | Настройка опорного уровня сигнала | Да (–20dB до +20dB) | |
| Частотный пролет | 5кГц – 1000 кГц | Задержка индикации пиковых значений | Да (10 сек., непрерывно) | |
| Разрешение* | 1 точка минимум (приблиз.) | Усредненная индикация | Да | |
| Область индикации формы сигнала (Вертикальная ось) | 80 dB (Отображаемая область) | Сенсорный рабочий экран | Да (Изменение частоты) | |
| Настройка VBW | Да | |||
- Трансивер Icom;
- Ручной микрофон HM-219;
- Кабель питания;
- Запасной предохранитель;
- Инструкция по эксплуатации Icom 7300;
- Упаковка.
