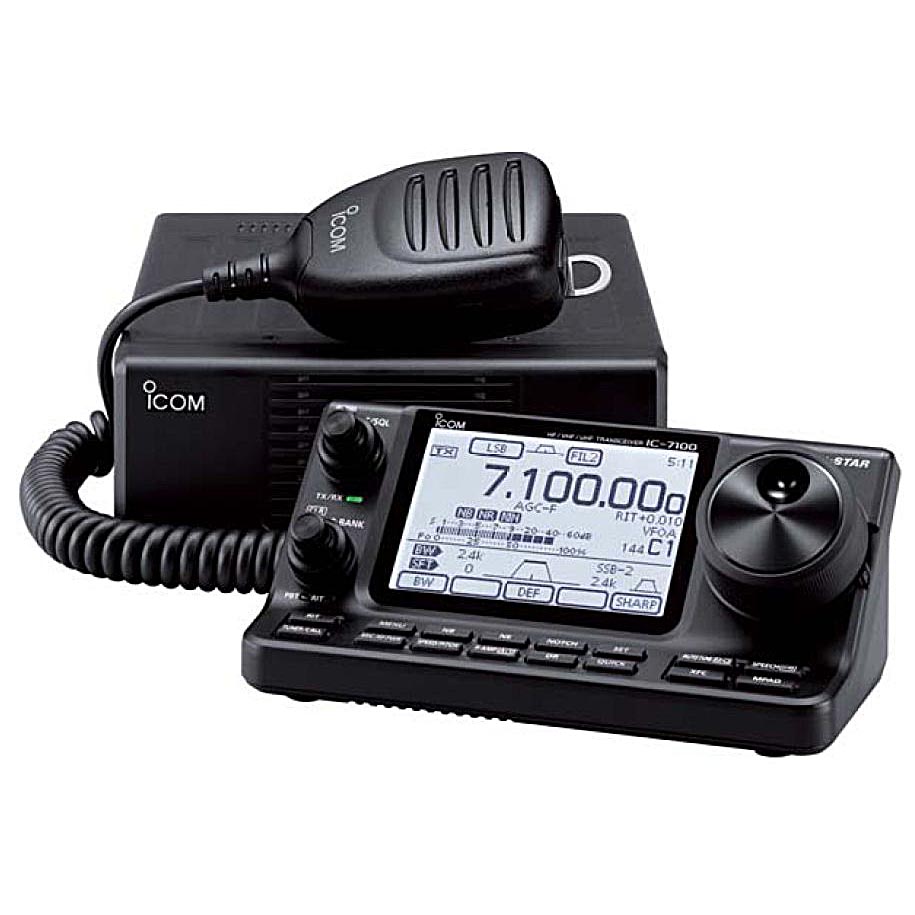

Панель управления радиостанции.
На панели управления радиостанции расположен удобный, большой, многофункциональный, резистивный сенсорный экран, который реагирует на прикосновения даже в перчатках. Размеры экрана - 48,6 х 75,9 мм. Для большего удобства панель расположена под углом и имеет компактные размеры, что позволяет эксплуатировать трансивер, как в автомобиле, так и дома на рабочем столе.
При помощи опционального кронштейна MBF-1 панель управления трансивером можно легко установить под наиболее подходящим углом наклона и поворота. А при помощи опционального кабеля OPC-2254 можно разнести панель управления и основной блок трансивера на расстояние до 5м.
КВ/50/144/430MHz
Трансивер Icom IC-7100 позволяет работать на всех любительских коротковолновых диапазонах, а также на диапазонах 50МГц, 144МГц и 430МГц всеми видами излучений, при этом выходная мощность трансивера составляет 100 ватт на КВ и 50MHz, а также 50 ватт на 144MHz и 35 ватт на 430MHz.
DSP трансивера Icom IC-7100
Высокопроизводительный 32-разрядный процессор DSP с «плавающей точкой» эффективно обрабатывает сигналы, а также добавляет дополнительные функции, такие как: цифровой фильтр ПЧ, шумоподавление, автоматическая настройка на частоту станции в режиме CW и т.д. Данные функции работают на всех КВ и УКВ диаппазонах.
Одной из новых функций трансивера является совместная работа DSP и автоматической регулировки усиления. Может быть установлена медленная, средняя или быстрая регулировка усиления. Кроме того, можно выключить функцию автоматической регулировки усиления. Данные установки доступны для каждого режима работы.
D-STAR (Digital Voice + Data)
Трансивер IC-7100 готов к работе в режиме D-STAR (Digital Smart Technology for Amateur Radio) – в режиме цифровой передачи голоса и низкой скорости передачи данных (режим DV).
Режим работы DR (D-STAR репитер)
Инженеры фирмы Icom постарались максимально упростить работу в режиме D-STAR, поэтому даже начинающий работать данным видом модуляции радиолюбитель сможет быстро и легко разобраться в принципах работы этого режима.
Кроме того, с опциональным GPS-приемником, либо вводя данные о местоположении вручную через внутреннюю базу трансивера возможен поиск данных о ближайших D-STAR репитерах.
Слот карты памяти SD для сохранения данных
В трансивере IC-7100 установлен слот для карты памяти формата SD. На карте памяти можно хранить различную информацию: голосовые сообщения, каналы памяти, сведения о D-STAR ретрансляторах и другие личные настройки, которые могут быть сохранены и загружены с нее впоследствии в любой момент.
Удаленное управление трансивером
Дополнительный комплект программного обеспечения RS-BA1 позволяет управлять трансивером IC-7100 с удаленного ПК по локальной домашней сети или через сеть интернет.
Встроенные кодер и декодер RTTY
Встроенный декодер RTTY позволяет мгновенно читать сообщения на дисплее трансивера. В радиостанции имеется 8 ячеек памяти для записи стандартных RTTY сообщений, необходимых для проведения связей. В каждой из таких ячеек можно записать до 70 символов.
Особенности трансивера Icom IC-7100:
- Возможность прослушивать частоту в паузах работы в режиме CW;
- Режим реверса в CW;
- Автоматическая настройка на частоту CW станции;
- Дополнительный многофункциональный микрофон HM-151;
- Возможность отображать на графическом дисплее уровень КСВ, а также результаты сканирования частоты;
- Управляемый DSP ВЧ-компрессор передаваемого сигнала;
- Функция голосовой памяти;
- Многофункциональный измеритель;
- 1405 ячеек памяти: 495 обычных, 4 вызывных, 6 для установки границ сканирования, а также 900 ячеек для записи частот репитеров в режиме DR;
- 4 ячейки для голосовых сообщений;
- Высокая стабильность частоты ± 0.5 ppm;
- Функция автоматического ответа (только в режиме D-STAR);
- Цифровой шумоподавитель по позывному сигналу или по цифровому коду (только в режиме D-STAR);
- Выход ПЧ 12 кГц для SDR приложений на компьютере.
| Технические характеристики Icom IC-7100 | |
| Диапазон рабочих частот на приём | 0.030000 –199.999999 МГц 400.000000 –470.000000 МГц |
|
Диапазон рабочих частот на передачу |
1.800000 – 1.999999 МГц 3.500000 – 3.999999 МГц 5.255000 – 5.405000 МГц 5.332000, 5.348000, 5.358500, 5.373000, 5.405000 МГц 7.000000 – 7.300000 МГц 10.100000 – 10.150000 МГц 14.000000 – 14.350000 МГц 18.068000 – 18.168000 МГц 21.000000 – 21.450000 МГц 24.890000 – 24.990000 МГц 28.000000 – 29.700000 МГц 50.000000 – 54.000000 МГц 70.000000 – 70.500000 МГц 144.000000 – 148.000000 МГц 430.000000 – 450.000000 МГц |
| Виды принимаемой модуляции | USB, LSB, CW, RTTY, AM, FM, WFM (только приём), DV |
| Количество каналов памяти | 495 (99каналов × 5 банков) |
| Количество вызывных каналов | 4 (2 канала х 2 банка) |
| Антенные разъёмы | КВ: SO-239 УКВ\ДЦВ: SO-239 |
|
Импеданс антенных выходов |
50 Ом |
|
Диапазон рабочих температур |
–10˚C…+60˚C |
|
Температурная стабильность частоты |
±0.5 ppm |
|
Точность установки частоты |
1 Гц |
|
Напряжение питания |
13.8 Вольт ±15% |
|
Потребляемый ток |
На приём в режиме готовности: 0.9 Ампера На приём при макс. громкости: 1.2 Ампера На передачу: 22 Ампера (В пике) |
|
Размеры основного блока |
167х58х225 мм |
|
Размеры блока управления |
165х64х79 мм |
|
Масса основного блока |
2.3 кг |
|
Масса блока управления |
0.5 кг |
|
Разъём АСС |
13-контактный |
|
Разъём DATA-1 |
3-х проводной (2.5 мм разъём) |
|
Разъём DATA-2 |
6-контактный |
|
Разъём REMOTE |
2-х проводный (3.5 мм разъём) |
|
Передатчик |
|
|
Выходная мощность при напряжении питания 13.8 Вольт |
КВ\50МГц : 2…100 Ватт 70МГц : 2…50 Ватт 145 МГц : 2…50 Ватт 435 МГц : 2…50 Ватт |
|
Тип модулятора |
Цифровое формирование сигнала на ПЧ |
|
Подавление внеполосных излучений |
КВ-диапазон: -50дБ 50МГц : -63дБ 70\145\435МГц: -60дБ |
|
Подавление несущей |
Лучше -50дБ |
|
Подавление нерабочей боковой полосы |
Лучше -50дБ |
|
Микрофонный разъём |
8-контактный разъём RJ-45 |
|
Импеданс микрофонного входа |
600 Ом |
|
Разъём ELEC-KEY |
3-х проводной (3.5 мм разъём) |
|
Разъём KEY |
2-х проводной (3.5 мм разъём) |
|
Приёмник |
|
|
Тип приёмной системы |
SSB/CW/RTTY/AM/FM/DV: Супергетеродин с тремя преобразованиями по ПЧ WFM: Супергетеродин с двумя преобразованиями по ПЧ |
|
Промежуточные частоты |
1-ая ПЧ: 124.487 МГц (SSB/CW/RTTY/AM/FM/DV) 134.732 МГц (WFM) 2-ая ПЧ: 455 кГц (SSB/CW/RTTY/AM/FM/DV) 10.7 МГц (WFM) 3-я ПЧ: 36 кГц (SSB/CW/RTTY/AM/FM/DV) |
|
Чувствительность |
SSB, CW (10 дБ S/N): 0.15 µV (1.80–29.9950 МГц) 0.12 µV (50 МГц) 0.15 µV (70 МГц) 0.11 µV (144/430 МГц) AM (10 дБ S/N): 13.0 µV (0.5–1.8 МГц) 2.0 µV (1.80–29.9950 МГц) 1.0 µV (50/70 МГц) 1.0 µV (144/430 МГц) FM (12 дБ SINAD): 0.5 µV (28.0–29.7 МГц) 0.25 µV (50/70 МГц) 0.18 µV (144/430 МГц) WFM (12 дБ SINAD): 10.0 µV (76–108 МГц) DV (1% BER): 1.0 µV (28.0–29.7 МГц) 0.63 µV (50/70 МГц) 0.35 µV (144/430 МГц) |
|
Избирательность (Цифровая ПЧ в режиме SHARP) |
SSB (Полоса: 2.4 кГц): На частоте/По уровню 2.4 кГц/–6 дБ; 3.4 кГц/–40 дБ CW (Полоса: 500 Гц): На частоте/По уровню 500 Гц/–6 дБ; 700 Гц/–40 дБ RTTY (Полоса: 500 Гц): На частоте/По уровню 500 Гц/–6 дБ; 800 Гц/–40 дБ AM (Полоса: 6 кГц): На частоте/По уровню 6.0 кГц/–6 дБ; 10.0 кГц/–40 дБ FM (Полоса: 15 кГц): На частоте/По уровню 12.0 кГц/–6 дБ; 22.0 кГц/–40 дБ DV (Разнос между каналами: 12.5 кГц): По уровню –50 дБ |
|
Подавление внеполосных излучений |
КВ диапазон:Лучше 70 дБ 50/70 МГц: Лучше 70 дБ 144/430 МГц: Лучше 65 дБ |
|
Выходная НЧ мощность |
2 Ватта (при 10% искажений) |
|
Выходной импеданс по НЧ |
8 Ом |
|
Диапазоны RIT |
±9.999 кГц |
|
Разъём PHONES |
3-х проводной (3.5 мм разъём) |
|
Разъём SP |
2-х проводной (3.5 мм разъём) |
|
Подавление DSP ANF |
30дБ |
|
Подавление DSP MNF |
70дБ |
|
Подавление DSP NR |
6 дБ |
- Трансивер
- Выносная панель
- Штекер для телеграфного манипулятора
- Микрофон ручной
- Кабель силовой
- Кабель подключения
- USB кабель
- Набор монтажный
- Инструкция по эксплуатации Icom IC-7100
- Упаковка
