Кабель LDF4-50A предназначен для использования в различных приложениях с высокой мощностью, где целостность сигнала имеет решающее значение, например, в системах беспроводной связи, радио- и телевещании, а также спутниковой связи. Он может работать на частотах до 2,5 ГГц и имеет высокий показатель мощности, что делает его идеальным для использования в устройствах с высокой мощностью.

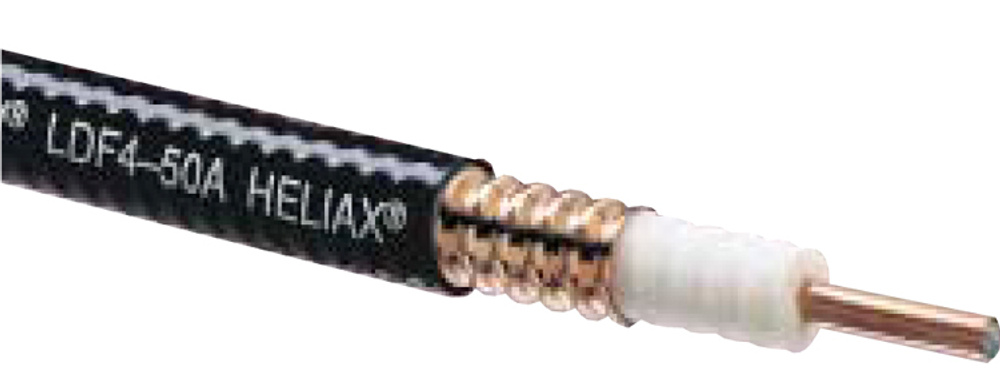

LDF4-50A — коаксиальный кабель, разработанный и произведенный компанией CommScope/Andrew и выпускаемый под брендом HELIAX.
Этот кабель имеет диаметр 1/2 дюйма и изготовлен из вспененного диэлектрического материала низкой плотности, который помогает снизить потери сигнала и обеспечивает превосходную производительность в широком диапазоне частот. Он также имеет гофрированный внешний проводник из меди и сплошной внутренний проводник из меди, которые обеспечивают превосходную защиту и передачу сигнала.
Кабель LDF4-50A предназначен для использования в различных мощных системах, где целостность сигнала имеет решающее значение, например в системах беспроводной связи, радио- и телевещания, а также спутниковой связи. Он рассчитан на частоты до 2,5 ГГц и имеет высокую номинальную мощность, что делает его идеальным для использования в мощных системах.
Коаксиальный кабель LDF4-50A — это высококачественный и надежный кабель с отличной передачей сигнала и экранированием. Благодаря низким потерям и высокой мощности он широко используется в различных областях, где важна качественная передача сигнала.
Конструкционные материалы
Материал оболочки: полиэтилен
Материал внешнего проводника: гофрированная медь
Диэлектрический материал: вспененный полиэтилен
Гибкость: стандартная
Материал внутреннего проводника: луженая алюминиевая проволока
Цвет оболочки: черный
Размеры
Номинальный размер: 1/2 дюйма
Вес кабеля: 0,15 фунта/фут | 0,22 кг/м
Диаметр поверх диэлектрика: 12,954 мм | 0,510 дюйма
Диаметр поверх оболочки: 15,875 мм | 0,625 дюйма
Наружный диаметр внутреннего проводника: 4,8260 мм | 0,1900 дюйма
Наружный диаметр внешнего проводника: 13,970 мм | 0,550 дюйма
Электрические характеристики
Сопротивление кабеля: 50 Ом ± 1 Ом
Емкость: 23,1 пФ/ фут | 75,8 пФ/ м
Сопротивление постоянному току, внутренний проводник 0,450 Ом/kft | 1,480 Ом/км
Сопротивление постоянному току, внешний проводник 0,580 Ом/kft | 1,903 Ом /км
Испытательное напряжение постоянного тока: 4000 В
Индуктивность: 0,190 мкч/м | 0,058 мкч / фут
Сопротивление изоляции: 100000 Мом
Испытательное напряжение искрового разряда в кожухе (RMS): 8000 В
Диапазон рабочих частот: 1-8800 МГц
Пиковая мощность: 40,0 кВт
Отражение импульса: 0,5%
Скорость: 88%
Экологические характеристики
Температура монтажа: от 40
°C до +60 °C (от 40
°F до +140 °F)
Все коаксиальные кабели HELIAX® имеют оболочку, позволяющую прокладывать их непосредственно в грунте или в условиях агрессивной среды.
Стандартный материал оболочки — устойчивый к атмосферным воздействиям полиэтилен, подходящий для использования в экстремальных условиях
Каталог
Таблица соответствия кабеля и аксессуаров
