Описание

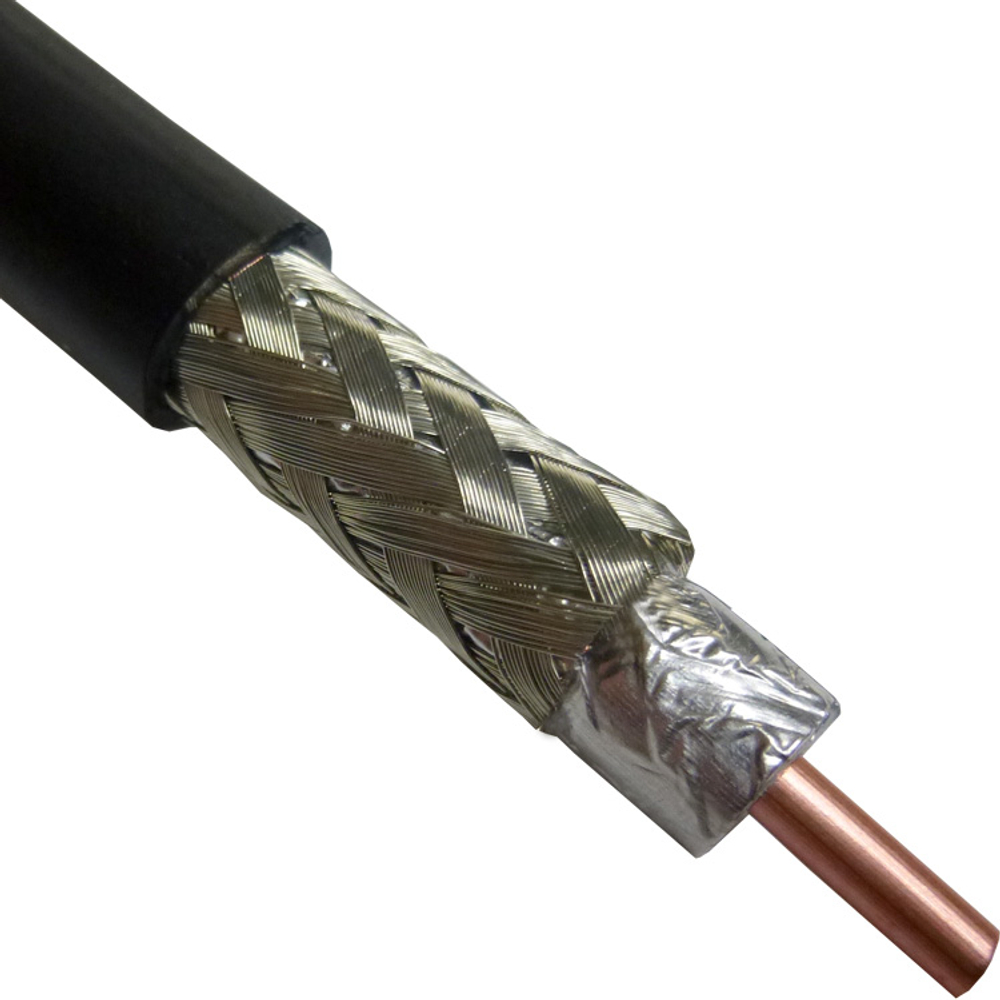

CNT-400-FR — это кабель с негорючей внешней оболочкой, используемый для передачи сигналов в широком диапазоне частот — от 30 до 6000 МГц.
Характеристики
Бренд
COMMSCOPE-ANDREW
Тип, категория товара
Кабель коаксиальный
Серия
CNT
Пожаробезопасность
Не распространяет горение,
С низким дымовыделением при горении
Волновое сопротивление, Ом
50
Техническая информация
| Цвет оболочки | Черный |
| Материал оболочки | Не содержащий галогенов полиэтилен |
| Материал оплетки | Луженая медь |
| Материал экранирующей ленты | Алюминий |
| Диэлектрический материал | Вспененный полиэтилен |
| Материал внутреннего проводника | Алюминиевая проволока с медным покрытием |
| Размеры | |
| Вес кабеля | 0,10 кг/м |
| Диаметр с учетом диэлектрика | 7,240 мм | 0,285 дюйма |
| Диаметр поверх оболочки | 10,290 мм | 0,405 дюйма |
| Диаметр поверх ленты | 7,391 мм | 0,291 дюйма |
| Наружный диаметр внутреннего проводника | 2,7400 мм | 0,1079 дюйма |
| Номинальный размер | 0,400 дюйма |
| Наружный диаметр внешнего проводника | 8,080 мм | 0,318 дюйма |
| Электрические характеристики | |
| Импеданс кабеля | 50 Ом |
| Емкость | 78,0 пФ/м | 24,0 пФ/фут |
| Сопротивление постоянному току, внутренний проводник | 4,490 Ом / км | 1,370 Ом / кфт |
| Сопротивление постоянному току, внешний проводник | 5,610 Ом / км | 1,710 Ом /кфт |
| испытательное напряжение постоянного тока | 2500 В |
| Напряжение для испытания на искрение в кожухе (rms) | 8000 В |
| Максимальная частота | 16,20 ГГц |
| Диапазон рабочих частот | 30-6000 МГц |
| Пиковая мощность | 16,0 кВт |
| Эффективность экранирования | > 90 дБ |
| Скорость | 85% |
| Требования к окружающей среде | |
| Температура установки | от -40 ° C до + 85 ° C (от -40 ° F до + 185 ° F) |
| Рабочая температура | от -40 ° C до + 85 ° C (от -40 ° F до + 185 ° F) |
| Температура хранения | От -70 ° C до +85 ° C (от-94 ° F до +185 °F) |
| Общие характеристики | |
| Тип кабеля | CNT-400 |
| Покрытие оплетки | 86% оплетки |
| Бренд | CNT® |
| Механические характеристики | |
| Изгибающий момент | 0,7 Н-м | 0,5 фут-фунта |
| Прочность плоской пластины на раздавливание | 0,7 кг / мм | 40,0 фунт / дюйм |
| Минимальный радиус изгиба, одинарный изгиб | 25,40 мм | 1,00 дюйма |
| Предел прочности | 73 кг | 160 фунтов |
Электрические характеристики
| Частота | Затухание (дБ/100 м) | Затухание (дБ/100 футов) |
| 30 МГц | 2.49 | 0.76 |
| 50 МГц | 3.18 | 0.97 |
| 150 МГц | 4.92 | 1.50 |
| 220 МГц | 6.23 | 1.90 |
| 450 МГц | 8.86 | 2.70 |
| 900 МГц | 12.80 | 3.90 |
| 1500 МГц | 16.70 | 5.10 |
| 1800 МГц | 18.40 | 5.60 |
| 2000 МГц | 19.40 | 5.90 |
| 2400 МГц | 21.65 | 6.60 |
| 2500 МГц | 22.00 | 6.70 |
| 3000 МГц | 24.60 | 7.50 |
| 4000 МГц | 28.87 | 8.80 |
| 4500 МГц | 30.84 | 9.40 |
| 5000 МГц | 32.81 | 10.00 |
| 5200 МГц | 33.46 | 10.20 |
| 5500 МГц | 34.78 | 10.60 |
| 5800 МГц | 35.76 | 10.90 |
| 6000 МГц | 36.42 | 11.10 |
