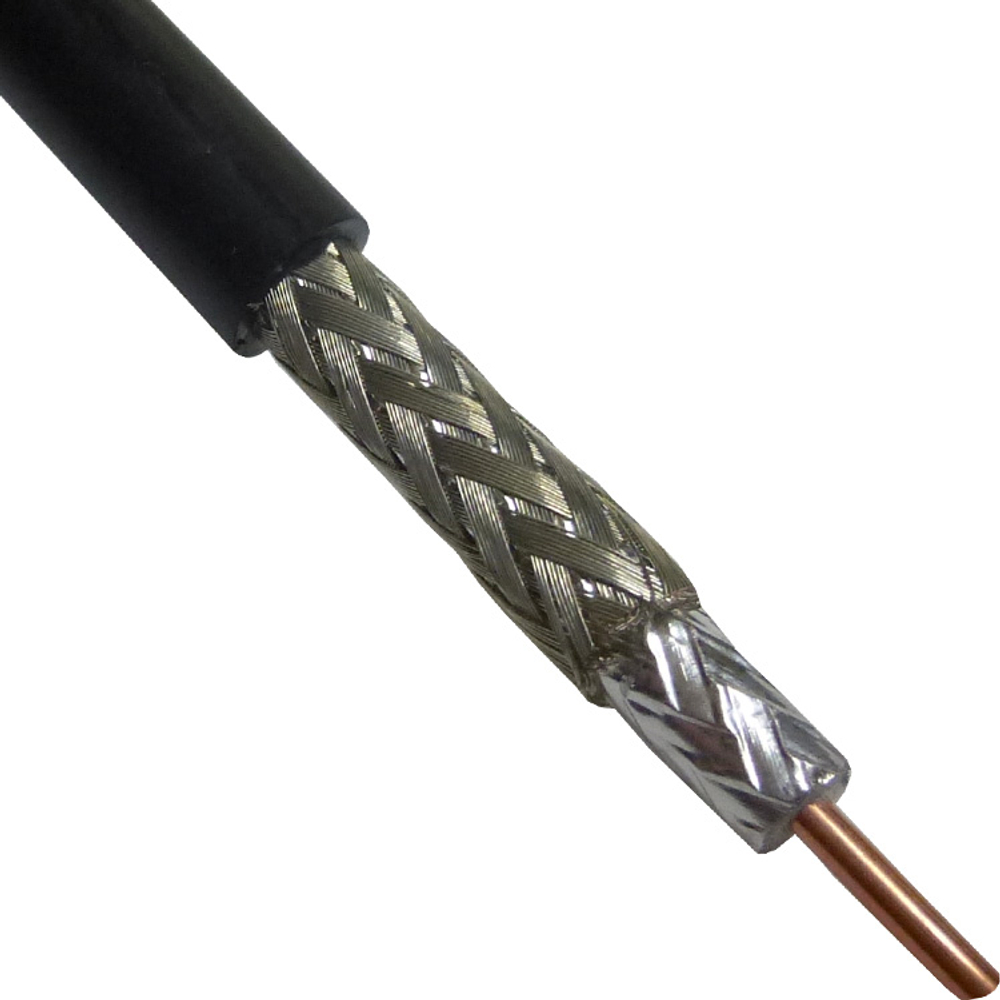

Коаксиальный кабель CNT-240 50 Ом в черной оболочке из полиэтилена, имеет оплетку. Центральный проводник такого кабеля выполняется из медной проволоки. В качестве оплетки применяется медь, покрытая оловом. Диэлектриком же выступает вспененный полиэтилен. Экранная пленка выполняется из алюминия. Такой кабель отлично подойдет для выполнения как внутренних работ в помещении, так и для наружных, поскольку он прекрасно выдерживает негативные воздействия среды, и в частности – перепады температур в диапазоне от -40 до + 85 градусов Цельсия.
| Тип продукта | Коаксиальный кабель с оплеткой |
| Бренд | CNT® |
| Серия | CNT-240 |
Общие характеристики
| Покрытие из оплетки | 90 % |
| Тип кабеля | CNT-240 |
| Цвет оболочки | Черный |
Размеры
| Диаметр по диэлектрику | 3,81 мм | 0,15 дюйма |
| Диаметр поверх оболочки | 6,1 мм | 0,24 дюйма |
| Диаметр поверх ленты | 3,987 мм | 0,157 дюйма |
| Наружный диаметр внутреннего проводника | 1,42 мм | 0,056 дюйма |
| Наружный диаметр внешнего проводника | 4,52 мм | 0,178 дюйма |
| Номинальный размер | 0,240 дюйма |
Электрические характеристики
| Импеданс кабеля | 50 Ом |
| Емкость | 79,8 пФ/м | 24,323 пФ/фут |
| сопротивление постоянному току, внутренний проводник | 11,1 Ом/км | 3,383 Ом/фут |
| dc Resistance, Outer Conductor | 12.76 ohms/km | 3.889 ohms/kft |
| dc Test Voltage | 2500 V |
| Jacket Spark Test Voltage (rms) | 2500 V |
| Maximum Frequency | 31 GHz |
| Operating Frequency Band | 30 – 6000 MHz |
| Peak Power | 5.6 kW |
| Shielding Effectiveness | 90 dB |
| Velocity | 83 % |
Attenuation
| Frequency | Attenuation (dB/100 m) | Attenuation (dB/100 ft) |
| 30.0 MHz | 4.900 | 1.500 |
| 50.0 MHz | 6.200 | 1.900 |
| 150.0 MHz | 10.200 | 3.100 |
| 220.0 MHz | 12.500 | 3.800 |
| 450.0 MHz | 17.400 | 5.300 |
| 900.0 MHz | 24.900 | 7.600 |
| 1800.0 MHz | 35.750 | 10.900 |
| 2500.0 MHz | 42.310 | 12.900 |
| 3000.0 MHz | 46.480 | 14.170 |
| 4000.0 MHz | 53.920 | 16.440 |
| 4500,0 МГц | 57.300 | 17.470 |
| 5000,0 МГц | 60.510 | 18.450 |
| 5200,0 МГц | 61.760 | 18.830 |
| 5500,0 МГц | 63.600 | 19.390 |
| 5800,0 МГц | 66.900 | 20.400 |
| 6000,0 МГц | 73.820 | 22.500 |
Характеристики материала
| Материал оплетки | Луженая медь |
| Диэлектрический материал | Вспененный полиэтилен |
| Материал оболочки | Не содержащий галогенов полиэтилен |
| Материал внутреннего проводника | Медь |
| Материал экранирующей ленты | Алюминий |
Механические характеристики
| Минимальный радиус изгиба при однократном сгибании | 19,05 мм | 0,75 дюйма |
| Предел прочности при растяжении | 36 кг | 79,366 фунта |
| Момент сопротивления изгибу | 0,3 Н·м | 2,655 дюйм·фунт |
| Предел прочности при сжатии | 0,4 кг/мм | 22,399 фунт/дюйм |
Экологические характеристики
| Температура установки | от -40 °C до +85 °C (от -40 °F до +185 °F) |
| Рабочая температура | от -40 °C до +85 °C (от -40 °F до +185 °F) |
| Температура хранения | от -70 °C до +85 °C (от -94 °F до +185 °F) |
Product Specifications
