Описание
Cовместим с разъемами в соответствии с характеристиками MIL и представляет из себя сочетание замечательной гибкости, высокой прочности и великолепных электротехнических показателей. Кабель состоит из центрального медного проводника в виде трубки, диэлектрика из вспененного полиэтилена, обеспечивающего малые потери и гофрированного внешнего проводника из меди. Результатом такой конструкции являются малые потери, высокий коэффициент передаваемой мощности и великолепный эффект экранирования. Внешний гофрированный проводник предотвращает случайное отсоединение разъема, а также обеспечивает большую гибкость, облегчающую установку и протяжку кабеля в стесненных условиях. Граничная частота использования кабеля — 3.8 ГГц. Область применения: в электронных системах связи: микроволновых, стационарных, мобильных, беспроводных, теле- и радиовещании, в качестве джамперных соединений, сотовые и спутниковые системы связи, радиорелейные линии, антенно-фидерные устройства систем связи, джамперы, GPS системы.

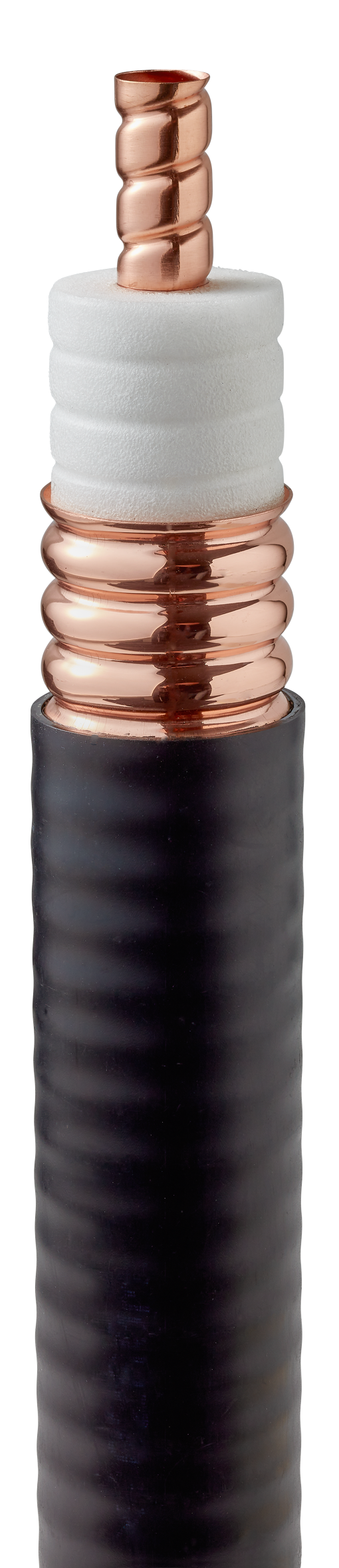

-Структура
• Внутренний проводник — медная трубка Ø=13,1 мм;
• Диэлектрик — физ. вспененный полиэтилен Ø=31,2 мм ;
• Внешний проводник — гофрированная медная трубка Ø=36 мм;
• Оболочка — светостабилизированный полиэтилен Ø=39 мм.
• Внутренний проводник — медная трубка Ø=13,1 мм;
• Диэлектрик — физ. вспененный полиэтилен Ø=31,2 мм ;
• Внешний проводник — гофрированная медная трубка Ø=36 мм;
• Оболочка — светостабилизированный полиэтилен Ø=39 мм.
Характеристики
Бренд
RFS
Сечение
1-1/4”
Техническая информация
-Технические характеристики:
• Волновое сопротивление — 50 ± 1.0 Ом;
• Емкость — 75 пФ/м;
• Рабочий диапазон частот — 3800 МГц;
• Пиковая мощность — 176 кВт;
• Сопротивление проводников (по постоянному току): внутренний проводник — 0,83 Ом/км внешний проводник — 0,76 Ом/км;
• Масса — 1,0 кг/м;
• Мин. радиус изгиба- однократный — 200 мм ;
• Мин. радиус изгиба- многократный — 380 мм;
• Рабочий температурный диапазон -55…+85 oС.
