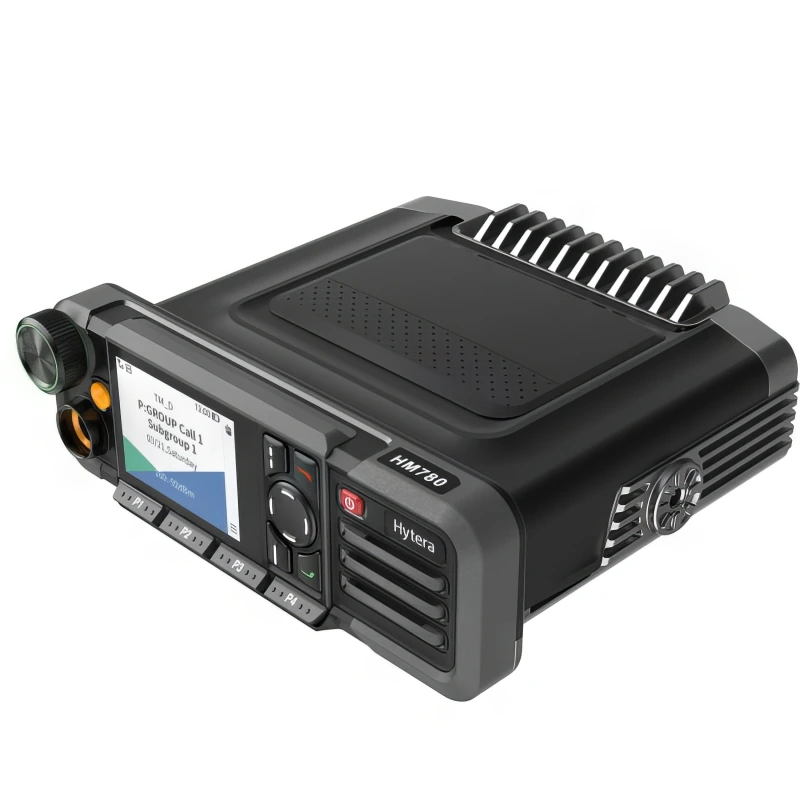

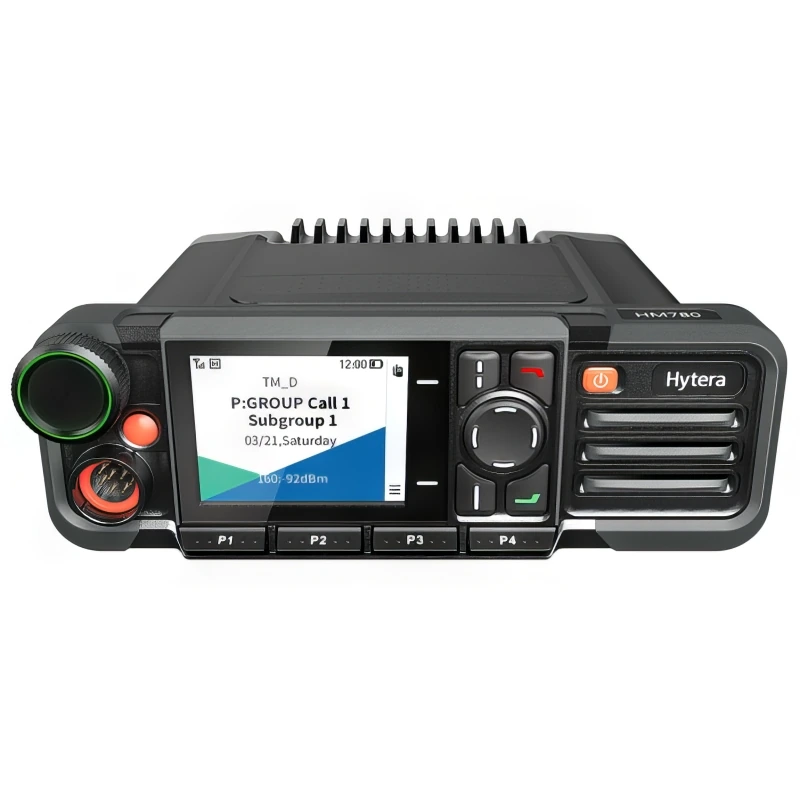

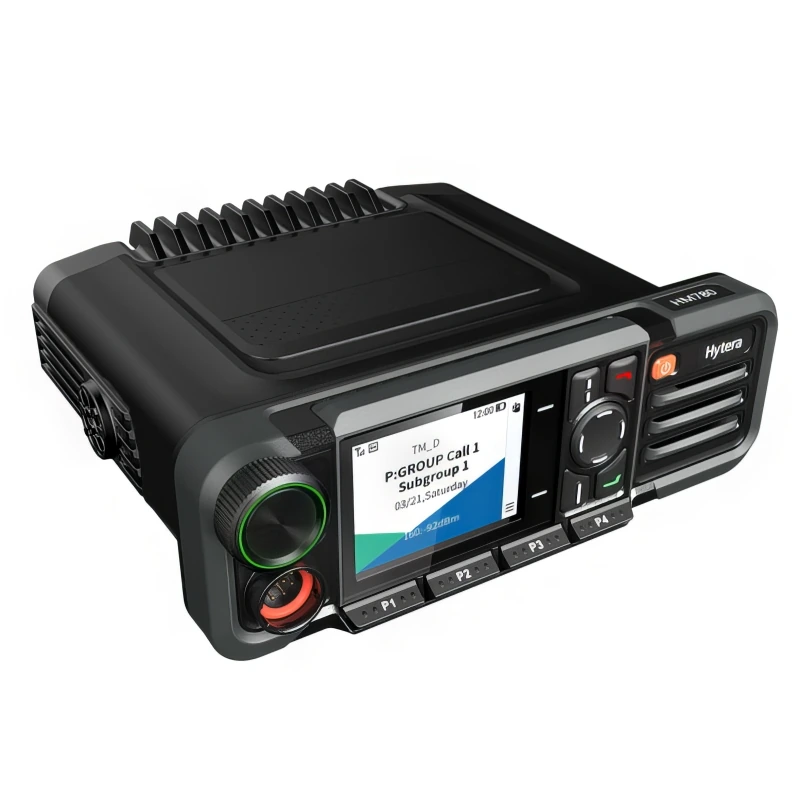

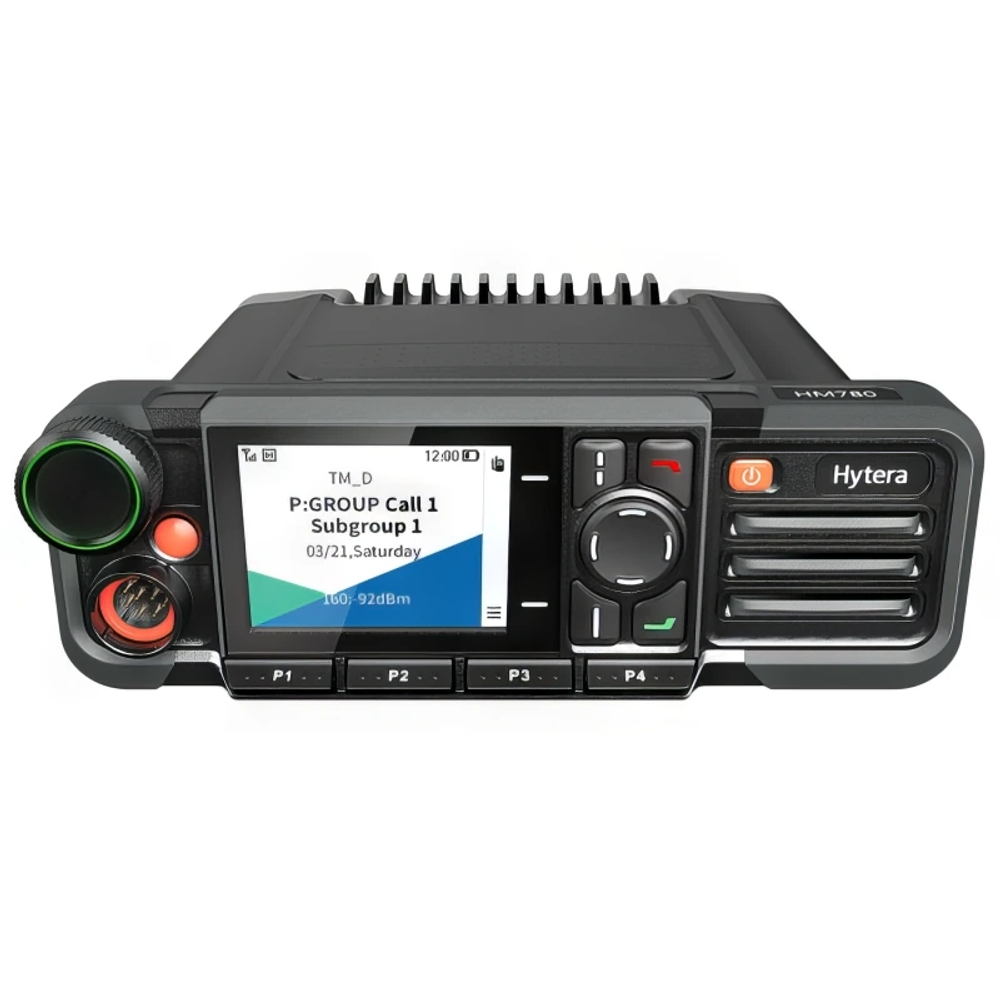

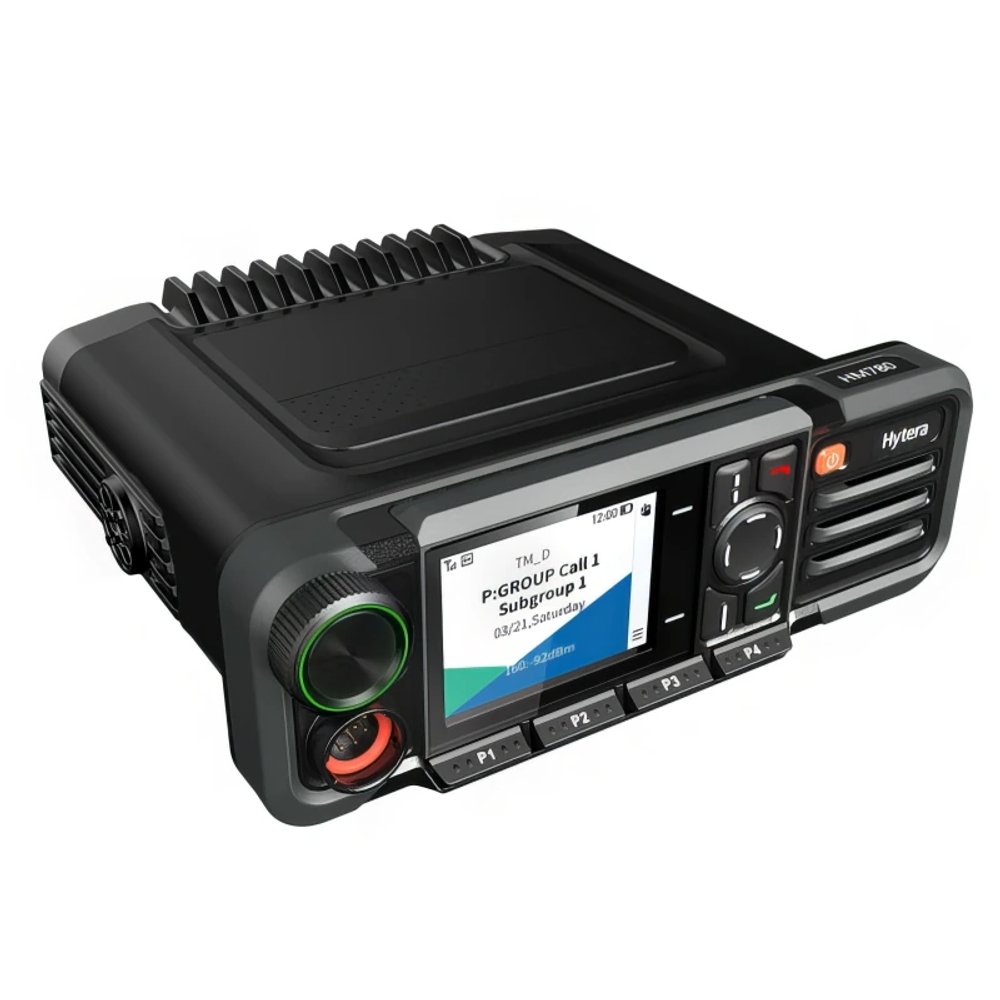

Рация Hytera HM785 поставляется в таких модификациях:
(CT00202_1) HM785 UHF (350-470 МГц) 25 Вт без GPS
(CT00201_1) HM785 UHF (350-470 МГц) 45 Вт без GPS
(CT00200_1) HM785 UHF (350-470 МГц) 25 Вт с GPS+GLONASS & BlueTooth
(CT00199_1) HM785 UHF (350-470 МГц) 45 Вт с GPS+GLONASS & BlueTooth
Качество изготовления радиостанции соответствует стандартам промышленной защиты MIL-STD-810H, GJB150A-2009 и IP54, поэтому она может отлично работать в суровых условиях. Радиостанция оснащена 2,4-дюймовым цветным дисплеем с разрешением 320*240, поддерживает 260000 цветов, имеет насыщенные цвета и более чёткое отображение, поддерживает до 8 информационных строк (исключая строку состояния), обладает хорошей читаемостью при ярком освещении. Использована профессиональная интеллектуальная технология шумоподавления AI, которая может эффективно снижать окружающий шум и эхо, а также улучшать разборчивость речи. Благодаря высокой чувствительности приёмного тракта RX 0.18мкВ/BER5% и высокой выходной мощности TX 5–50Вт VHF / 5–45Вт UHF (низкая мощность: 5–25 Вт) радиостанция обеспечивает чёткую и надёжную связь даже в зонах, где сигнал нестабилен или слаб.Встроенный модуль позиционирования глобальной навигационной системы поддерживает работу на двух частотах одновременно. Это повышает точность определения координат. Поддерживает расширенный стандарт шифрования (AES) для цифрового голоса и данных, алгоритм программного шифрования ARC4 и аппаратное шифрование с помощью опциональных плат GOB, предоставляя пользователям защищённые каналы связи.

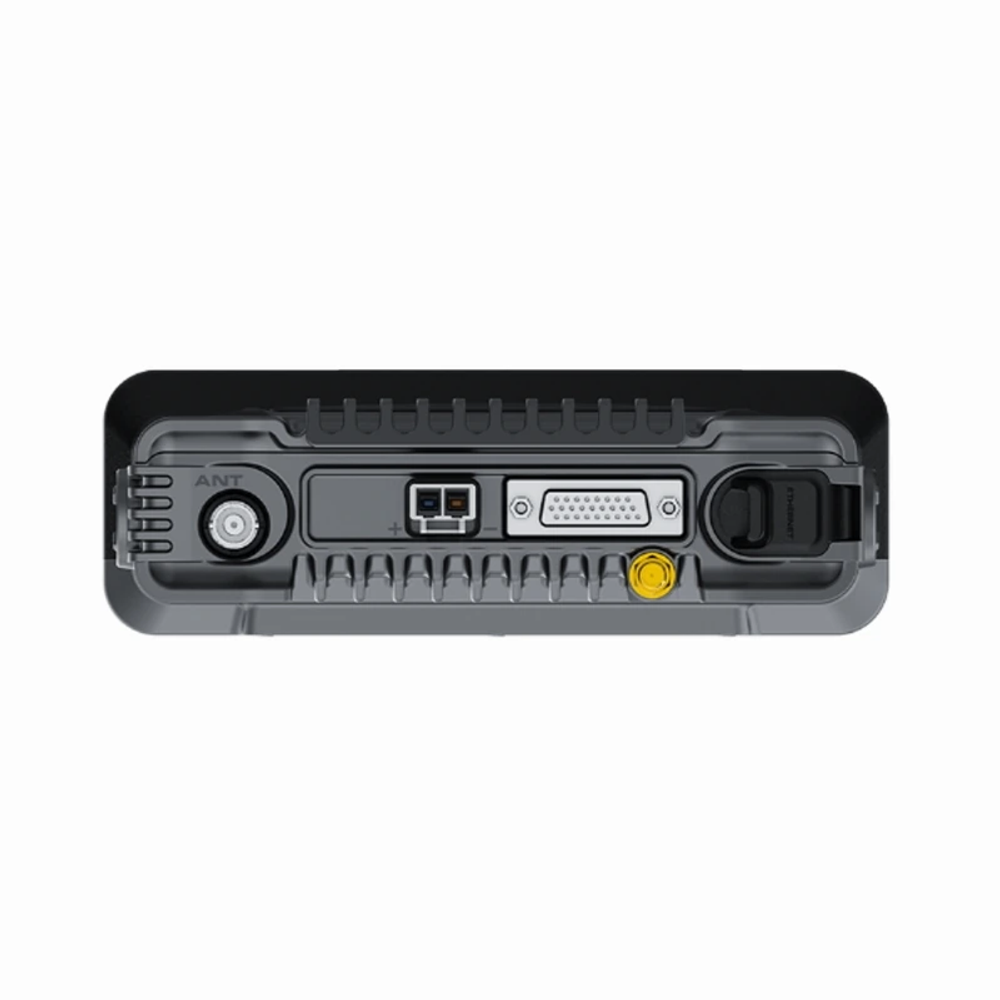

Выносная панель управления и аксессуары позволяют установить радиостанцию в различных условиях. Соединительный кабель панели дистанционного управления может быть 3 м, 10 м или 40 м в стандартной комплектации. Также доступен соединительный кабель длиной до 100 м (только к одной панели управления). Поддерживает стандартную встроенную панель управления, выносные одну или две панели управления, а также установку в виде настольной базовой станции. Радиостанция может ретранслировать радиосигнал в IP-сеть с помощью встроенного порта Ethernet (RJ-45) и технологии IP-Transit. Что позволяет реализовать различных сложные схемы связи на большой территории, а также подключиться к системам диспетчеризации. На заднем аксессуарном разъёме радиостанции присутствуют программируемые сухие контакты для передачи телеметрической информации. Поддержка дуплексных вызовов и одночастотной ретрансляции (SFR) - аппаратная опция.
|
Основные технические характеристики |
|
|
Диапазон частот OВЧ |
136–174 МГц |
|
Диапазон частот УВЧ |
400–470 МГц |
|
Количество каналов |
1024 |
|
Количество зон |
64 |
|
Шаг сетки частот |
12,5 кГц/20 кГц/25 кГц |
|
Стабильность частоты |
±0,5 млн |
|
Рабочее напряжение |
13,6 В ± 15% |
|
Потребление тока - режим ожидания |
< 0,5 А |
|
Потребление тока - режим приема |
< 2,0 А |
|
Потребление тока - режим передачи |
1 Вт < 3 А, 5 Вт < 4 А, 25 Вт < 8 А, 45 Вт/50 Вт < 12 А |
|
Количество каналов для зон |
256 |
|
Размеры (ВхШхГ) |
61,5×177×179 мм |
|
Вес |
1520 г |
|
Входное сопротивление антенны |
50 Ом |
|
Дисплей |
ЖК-дисплей 2,4 дюйма |
|
Приёмник |
|
|
Максимальная выходная мощность |
Внутренний (нагрузка 20 Ом) 8Вт, Внешний (нагрузка 8 Ом) 20 Вт |
|
Чувствительность в аналоговом режиме |
0,18 мкВ (SINAD 12дБ) 0,16 мкВ (тип.)(SINAD 12дБ) |
|
Чувствительность в цифровом режиме |
0,18 мкВ/BER 5% |
|
Избирательность по соседнему каналу TIA-603 |
60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц |
|
Избирательность по соседнему каналу ETSI |
60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц |
|
Интермодуляционная избирательность TIA-603 |
70 дБ при 12,5/20/25 кГц |
|
Интермодуляционная избирательность ETSI |
65 дБ при 12,5/20/25 кГц |
|
Номинальная выходная мощность аудиосигнала |
Внутренний (нагрузка 20 Ом) 3 Вт, Внешний (нагрузка 8 Ом) 7,5 Вт |
|
Нелинейное искажение аудиосигнала |
≤ 3 % |
|
Подавление побочных каналов приема TIA-603 |
70 дБ при 12,5/20/25 кГц |
|
Подавление побочных каналов приема ETSI |
70 дБ при 12,5/20/25 кГц |
|
Блокировка TIA-603 |
80 дБ |
|
Блокировка ETSI |
84 дБ |
|
Фон и шум |
40 дБ при 12,5 кГц; 43 дБ при 20 кГц 45 дБ при 25 кГц |
|
Звуковая чувствительность |
+1 ... –3 дБ |
|
Кондуктивное паразитное излучение |
< –57 дБм |
|
Передатчик |
|
|
Выходная мощность РЧ-сигнала |
Малая мощность: UHFv: 1-25Вт, VHF1: 5-25Вт Большая мощность: UHFv: 1-45Вт, VHF1: 5-50Вт |
|
Частотная модуляция (ЧМ) |
11K0F3E при 12,5 кГц; 14K0F3E при 20 кГц; 16K0F3E при 25 кГц |
|
Цифровая модуляция 4FSK |
12,5 кГц, только данные: 7K60FXD 12,5 кГц, данные и голос: 7K60FXW |
|
Кондуктивное/эмиссионное излучение |
–36 дБм при частотах ниже 1 ГГц, –30 дБм при частотах выше 1 ГГц |
|
Ограничение модуляции |
± 2,5 кГц при 12,5 кГц; ± 4,0 кГц при 20 кГц; ± 5,0 кГц при 25 кГц |
|
Фон и шум при ЧМ |
40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц |
|
Мощность по соседнему каналу |
60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц |
|
Звуковая чувствительность |
+1 ... –3 дБ |
|
Искажение аудиосигнала |
≤ 3 % |
|
Тип цифрового вокодера |
AMBE+2™ |
|
Геопозиционирование |
GPS, GPS + ГЛОНАСС, GPS + BDS |
|
Условия эксплуатации |
|
|
Рабочая температура |
от –30 °С до +60 °С |
|
Температура хранения |
от –40 °С до +85 °С |
|
Устойчивость к электростатическому разряду |
МЭК 61000-4-2 (уровень 4) ±8 кВ (при контакте) ±15 кВ (через воздух) |
|
Пыле- и влагозащита |
IP54 |
|
Влагозащита |
MIL-STD-810 G |
|
Устойчивость к ударным воздействиям и вибрации |
MIL-STD-810 G |
|
Стандарт |
MIL-STD-810 G |
- Радиомодуль HM785 VHF или UHF - 1 шт
- Антенна TQC-150FCS или TQC-400FCS - 1 шт

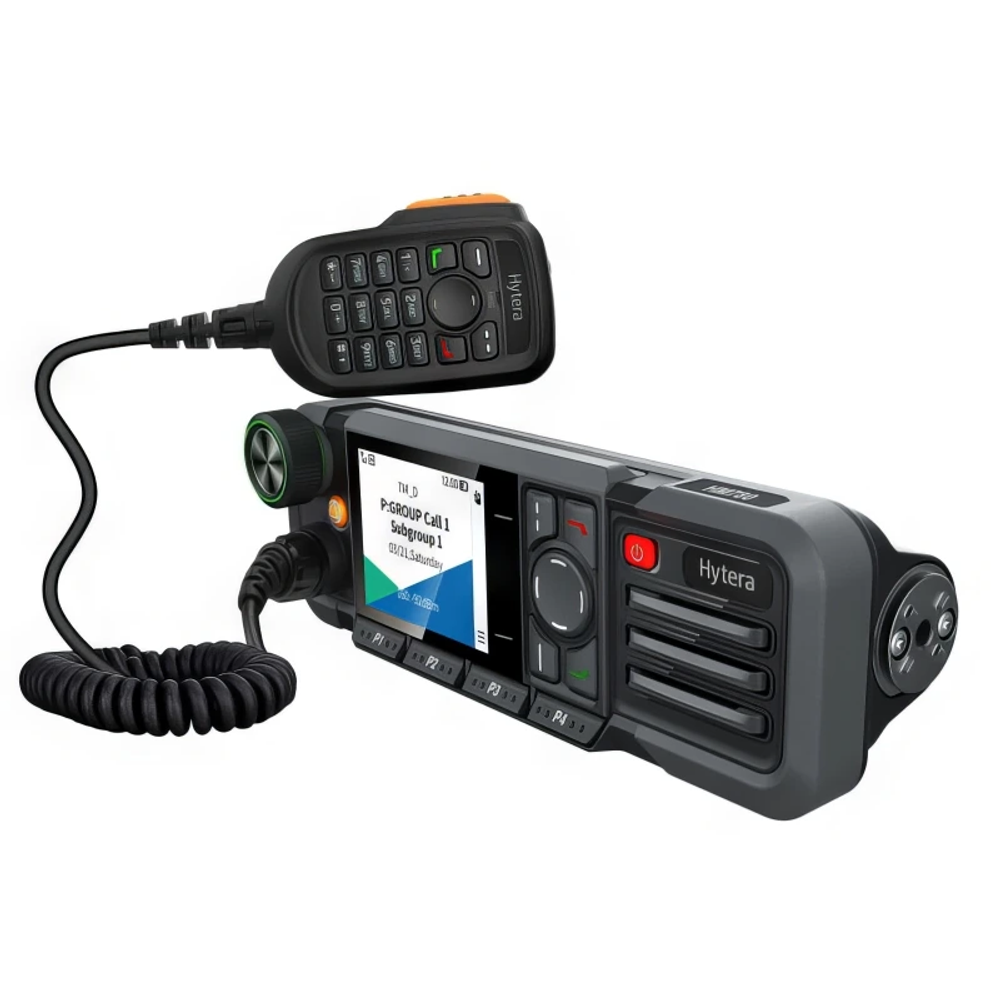

- Микрофон-тангента выносная (SM16A1) - 1 шт
- Кронштейн монтажный и метизы (BRK08) - 1 шт
- Кабель электропитания DC 3м (PWC10) - 1 шт
- Антенна GPS (только для радиомодулей с чипом GPS) (DAMA1590AT42) - 1 шт
- Руководство пользователя на русском языке - 1 шт
