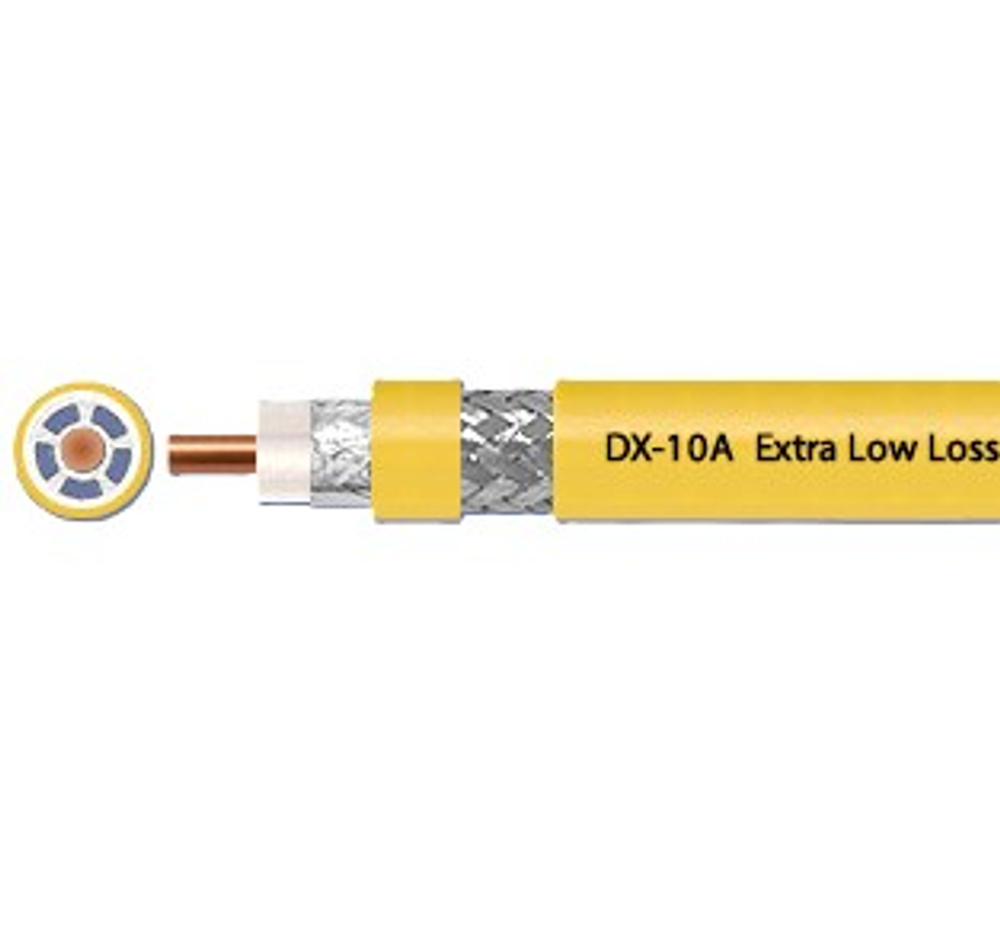

Во многом схож с Belden 9913, но использует гарантированно плотную оплетку, а благодаря применению иного по конструкции диэлектрика (5-элементная сота из ПЭ вместо спирального (кордельного) диэлектрика), обладает также существенно более стабильным волновым сопротивлением. Оболочка кабеля Radiolab DX-10A изготовлена из материала, стойкого к УФ излучению (UVR-PVC). Отличная альтернатива более дорогому и жесткому ВЧ кабелю LMR-400 (аналог SCALAR DX-400) для диапазона 400-2400 МГц. Кабель DX10A требует повышенного внимания к качеству герметизации разъемов в случае его использования вне помещения: Бесклеевая термоусадка Клеевая термоусадка Клеевая среднестенная термоусадка Характеристики DX-10A Импеданс 50±2 Ом Погонная емкость 81,88 пФ/м Коэффициент укорочения 1,23 Диаметр центральной жилы 2,6 мм Материал проводника BC Диаметр диэлектрика 7,24±0,15 мм Материал диэлектрика 5-cell PE Внешний диаметр оболочки 10,3 мм Материал оболочки PVC Основной экран AF Плотность основного экрана 100% Конфигурация оплетки 24x7x0,14 мм Материал оплетки TC Плотность оплетки 89% Таблица затухания для кабеля DX-10A Частота, МГц Затухание, дБ/100м Частота, МГц Затухание, дБ/100м 150 4,8 1200 17,6 450 9,6 1800 22,8 800 13,7 1900 23,5 900 14,8 2450 27,5
|
 |
|
Таблица затухания для кабеля DX-10A
|
|
Обозначения: |
Техническое описание
