Описание

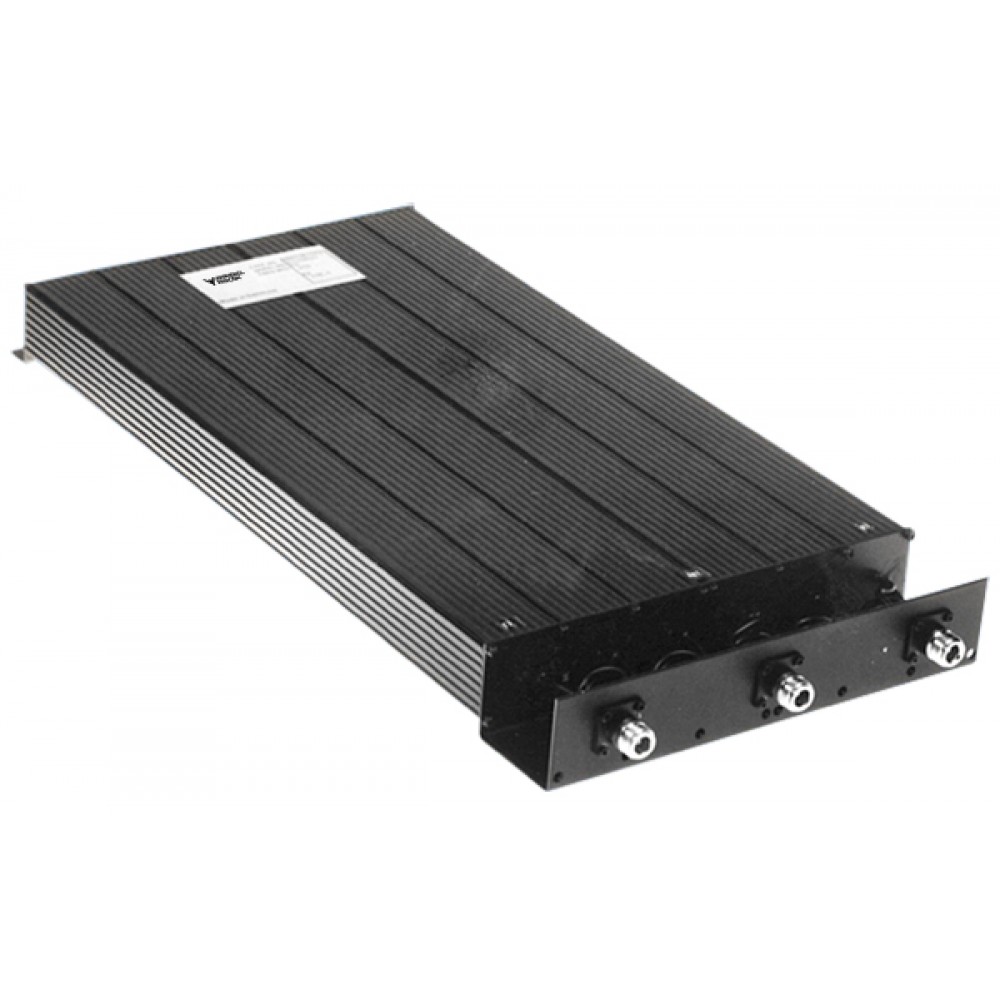

- DPF 2/6-150... — это 6-полосный дуплексный фильтр высокой мощности для базовых станций в диапазоне частот 138–175 МГц.
- Дуплексер поставляется в двух основных модификациях:
Модель DPF 2/6-150 L может работать в диапазоне 138–156 МГц, а модель DPF 2/6-150 H — в диапазоне 152–175 МГц, при этом номинальное разделение дуплексных сигналов составляет 4,5 МГц. - В этом типе фильтров используются увеличенные (40 x 40 мм) четвертьволновые резонаторы с посеребренными элементами, компенсирующими температурные изменения. Высокая добротность, достигаемая в этих резонаторах, позволяет фильтру работать с очень узким дуплексным интервалом, сохраняя при этом низкие вносимые потери. Кроме того, при средних интервалах улучшается дуплексная развязка.
- Увеличенные размеры также повышают допустимую мощность фильтра, поскольку увеличиваются расстояния изоляции в точках высокого напряжения, а неизбежные потери мощности (которые всегда будут присутствовать, хотя вносимые потери сведены к минимуму) распределяются на большей площади. Фильтр может работать непрерывно при мощности 150 Вт.
- DPF 2/6-150… в первую очередь предназначен для оборудования, в котором передатчик и приемник работают на одной частоте, но его также можно использовать для передачи данных на несколько каналов, то есть в пределах определенной полосы пропускания порта, хотя в этом случае объем передаваемых данных будет немного меньше. В последнем случае рекомендуется заводская настройка.
- Корпус изготовлен из экструдированного алюминия, шасси — из пассивированной стали, а жесткие коаксиальные кабели и разъемы имеют тефлоновую изоляцию.
- DPF 2/6-150... покрыт черным винилом для защиты от коррозии.
Характеристики
Бренд
Procom
Тип, категория товара
Комбайнеры и фильтры
Диапазон
138-175
Максимальная мощность (Вт.)
150
Разъем
N(f)
Техническая информация
Бренд: Amphenol Procom
Производитель: Amphenol Procom
Соединители: N розетка
Число резонаторов: 6
Нижняя частота рабочего диапазона, МГц: 138
Верхняя частота рабочего диапазона, МГц: 175
Дуплексный разнос, МГц: 4 / 6
Максимальная мощность, Вт: 150
Потери, дБ: 1
Развязка, дБ: 80
Нижняя рабочая температура, °C: -30
Верхняя рабочая температура, °C: 60
Габариты: 540 x 250 x 50 мм
Масса, кг: 4.5
Применение: Профессиональная мобильная радиосвязь
