Описание

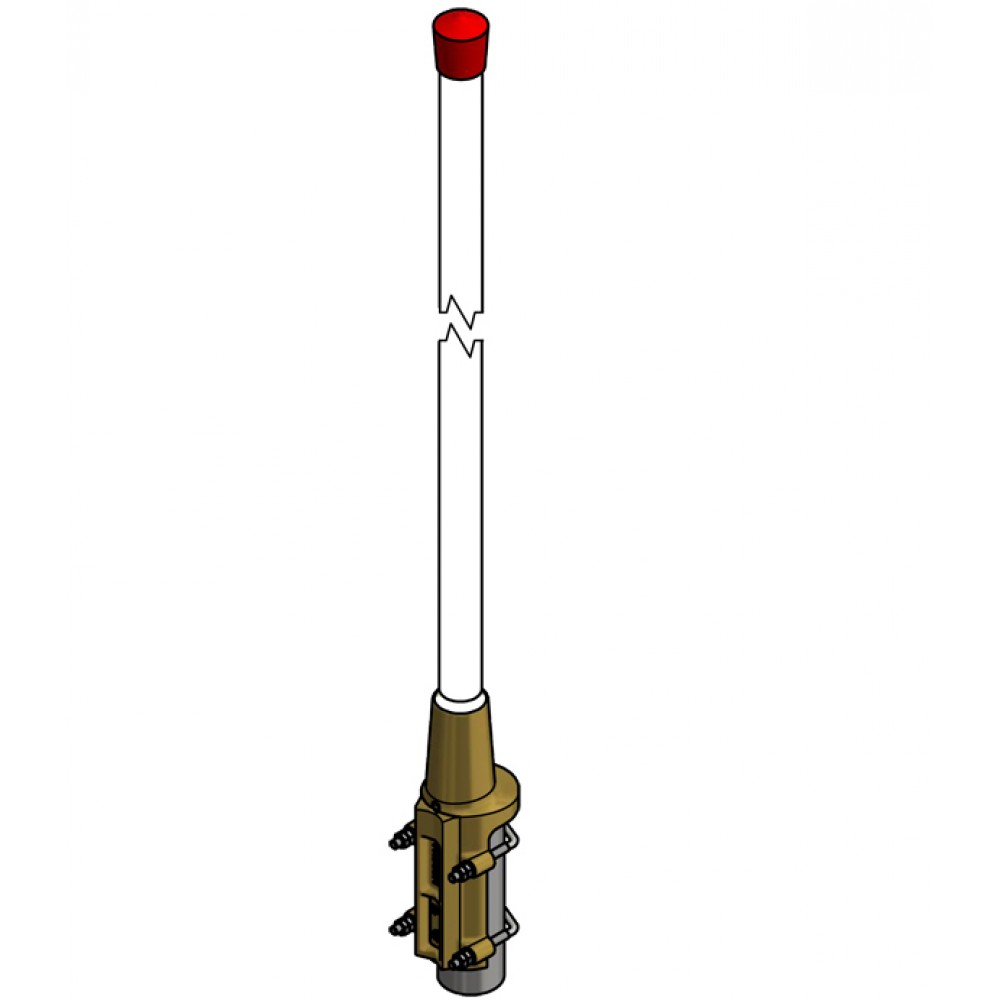

- CXL 2-3C/... - это прочная всенаправленная антенна базовой станции с вертикальной поляризацией 3 дБд, которая охватывает диапазон 160 МГц в 4 моделях:
CXL 2-3C/s 100000096 137 - 150 MHz
CXL 2-3C/l 100000097 144 - 157 MHz
CXL 2-3C/m 100000098 153 - 166 MHz
CXL 2-3C/h 100000095 162 - 175 MHz
- Антенна поставляется с кронштейном для мачты “C”, который представляет собой универсальный монтажный кронштейн с эпоксидным покрытием из алюминия, не вызывающего коррозии. Прилагаемые U-образные болты и фитинги изготовлены из нержавеющей стали.
- Антенна может быть установлена диаметром от 27 до 65 мм. мачтовые трубы, при этом кабель можно прокладывать как внутри, так и снаружи мачтовой трубы.
- Фазировка излучающих элементов тщательно выверена для обеспечения максимального усиления в горизонтальной плоскости при минимальном уровне боковых лепестков. Особое внимание было уделено обеспечению широкой полосы пропускания как по КСВ, так и по усилению.
- Широкополосный антенный элемент полностью закрыт кожухом из стекловолокна, что обеспечивает его работоспособность в условиях агрессивной среды.
- Чтобы существенно снизить уровень шума, вызванного атмосферными разрядами, все металлические части антенны заземлены на постоянном токе. Таким образом, антенна представляет собой короткое замыкание коаксиального кабеля на постоянном токе.
- Эта антенна рассчитана на длительную и надежную эксплуатацию в любых климатических условиях.
Характеристики
Бренд
Procom
Тип, категория товара
Коллинеарная,
Антенны стационарные
Диапазон
138-175
Мощность, Вт
150
Класс влагозащиты по стандарту IP:
56
Усиление, dBi
5.2
Разъем
N(f)
Техническая информация
Бренд: Amphenol Procom
Производитель: Amphenol Procom
Подгруппа: всенаправленные
Коэффициент усиления, dBi: 5.2
Поляризация: вертикальная
Волновое сопротивление, Ом: 50
КСВН, не более: 1.5
Максимальная мощность, Вт: 150
Ширина диаграммы направленности, E-плоскость, °: 30
Ширина диаграммы направленности, H-плоскость, °: 360
Тип соединителя: N розетка
Нижняя рабочая температура, °C: -35
Верхняя рабочая температура, °C: 70
IP: IP56
Ветровая нагрузка: 181 Н (160км/ч)
Габариты: 2950 мм
Масса, кг: 4.2
Применение: Профессиональная мобильная радиосвязь / Индустрия 4.0 / Морской транспорт
