Описание
- Этот полосовой фильтр в основном используется для предотвращения помех между приемопередатчиками с узким частотным диапазоном, работающими на антеннах, установленных очень близко друг к другу.
- Один из передатчиков может вызывать интермодуляцию в выходном усилителе другого передатчика, а присутствие одного передатчика может «блокировать» работу противоположного приемника или сделать его нечувствительным из-за избыточного шума в боковой полосе частот.

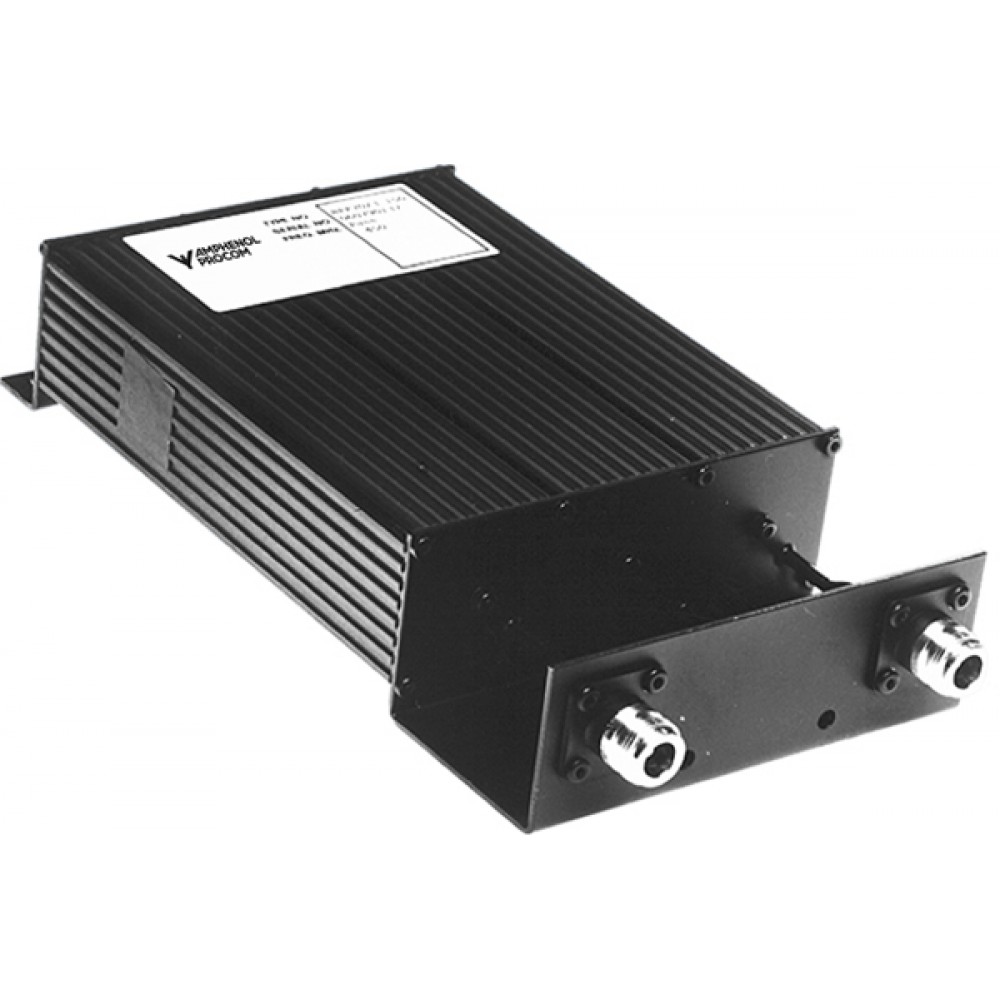

- BPF 70/3-150 состоит из трех полноразмерных резонаторов на четверть длины волны с регулируемой емкостной связью между ними. Этот фильтр применяется, когда другие доступные полосовые или режекторные фильтры не обеспечивают достаточную мощность или недостаточное ослабление на узких частотах.
- Фильтр имеет очень крутой спад между полосой пропускания и полосой задерживания. Этот спад можно сделать еще более крутым, пожертвовав вносимыми потерями. Такой «компромисс» может потребоваться при очень малых частотах или при необходимости сильного ослабления в полосе задерживания. Обратите внимание, что полная номинальная мощность в 150 Вт сохраняется только при потерях при вводе менее 1 дБ. При потерях при вводе более 2 дБ максимально допустимая входная мощность составляет 75 Вт.
- Еще одна особенность этого фильтра — возможность настройки на определенную полосу пропускания.
- Корпус изготовлен из экструдированного алюминия, шасси — из пассивированной стали, а коаксиальные кабели и разъемы имеют тефлоновую изоляцию.
- Для защиты от коррозии фильтр покрыт черным винилом.
Характеристики
Бренд
Procom
Тип, категория товара
Комбайнеры и фильтры
Диапазон
380-470
Максимальная мощность (Вт.)
150
Разъем
N(f)
Техническая информация
Мнемоника: BPF 70/3-150 N
Артикул: 200000926
Бренд: Amphenol Procom
Производитель: Amphenol Procom
Соединители: N розетка
Нижняя частота рабочего диапазона, МГц: 380
Верхняя частота рабочего диапазона, МГц: 470
Максимальная мощность, Вт: 150
Потери, дБ: 1,00
Нижняя рабочая температура, °C: -30
Верхняя рабочая температура, °C: 60
Габариты: 257 x 125 x 50 мм
Масса, кг: 1.17
Краткое описание: ППФ, диапазон 380 - 470 МГц
Применение: Профессиональная мобильная радиосвязь
