Описание
- тот полосовой фильтр в основном используется для предотвращения помех между приемопередатчиками с узким частотным диапазоном, работающими на антеннах, установленных очень близко друг к другу.
- Один из передатчиков может вызывать интермодуляцию в выходном усилителе другого передатчика, а присутствие одного передатчика может «блокировать» работу противоположного приемника или приводить к его отключению из-за избыточного шума в боковой полосе частот.
- BPF 2/3-150… состоит из трех полноразмерных резонаторов на четверть длины волны с регулируемой емкостной связью между ними. Этот фильтр применяется, когда другие доступные полосовые или режекторные фильтры не обеспечивают достаточную мощность или недостаточное ослабление на узких частотах.
- Фильтр имеет очень крутой спад между полосой пропускания и полосой задерживания. Этот спад можно сделать еще более крутым, пожертвовав вносимыми потерями. Такой «компромисс» может потребоваться при очень малых частотах или при необходимости сильного ослабления в полосе задерживания. Обратите внимание, что полная номинальная мощность в 150 Вт сохраняется только при вносимых потерях менее 1 дБ. При увеличении вносимых потерь до 2 дБ максимально допустимая входная мощность составляет 75 Вт.
- Еще одной особенностью этого фильтра является возможность настройки на определенную полосу пропускания.
- Фильтр выпускается в двух основных модификациях: модель BPF 2/3-150 L может работать в диапазоне 136–154 МГц, а модель BPF 2/3-150 H — в диапазоне 152–175 МГц.

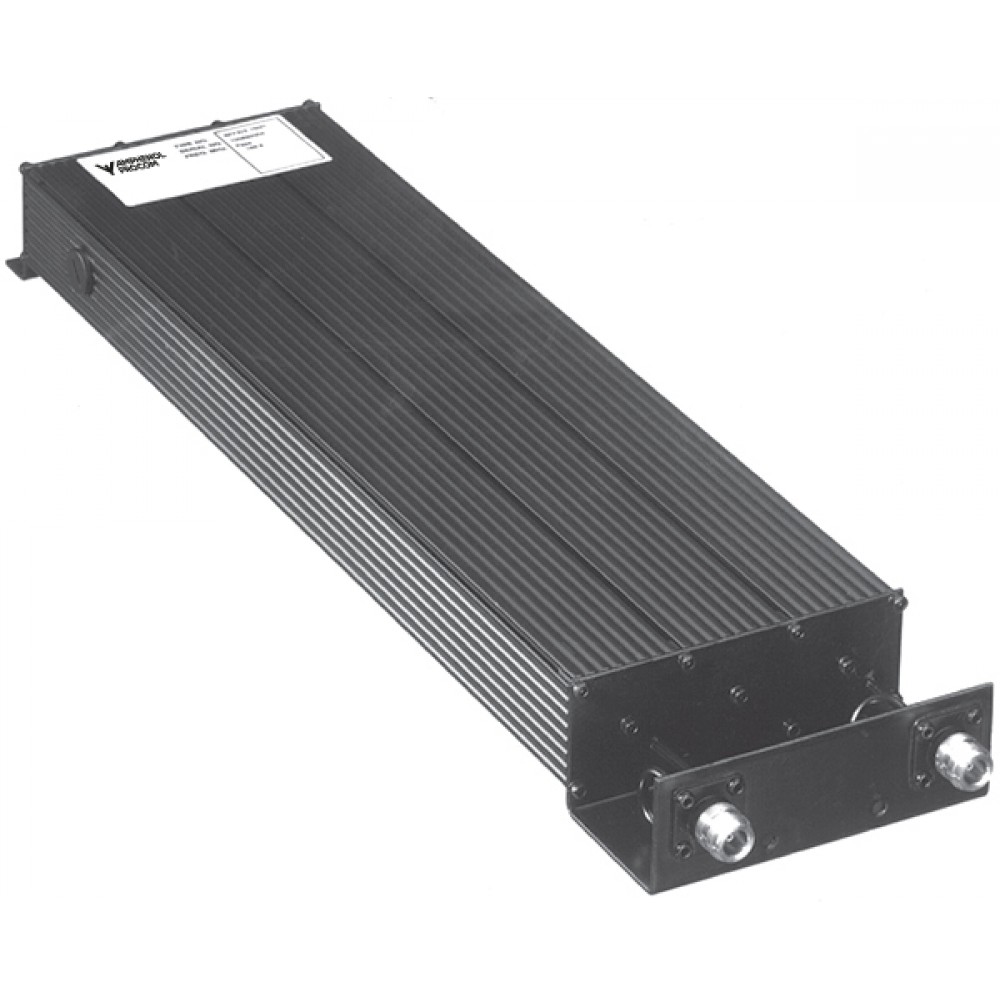

- Корпус изготовлен из экструдированного алюминия, шасси — из пассивированной стали, а коаксиальные кабели и разъемы имеют тефлоновую изоляцию. Фильтр покрыт черным винилом для защиты от коррозии.
Характеристики
Бренд
Procom
Тип, категория товара
Комбайнеры и фильтры
Диапазон
136-175
Максимальная мощность (Вт.)
150
Разъем
N(f)
Техническая информация
Бренд: Amphenol Procom
Производитель: Amphenol Procom
Соединители: N розетка
Нижняя частота рабочего диапазона, МГц: 136
Верхняя частота рабочего диапазона, МГц: 175
Максимальная мощность, Вт: 150
Потери, дБ: 1,20
Нижняя рабочая температура, °C: -30
Верхняя рабочая температура, °C: 60
Габариты: 550 х 125 х 50 мм
Масса, кг: 2.1
Краткое описание: ППФ, диапазон 136 - 175 МГц
Применение: Профессиональная мобильная радиосвязь
