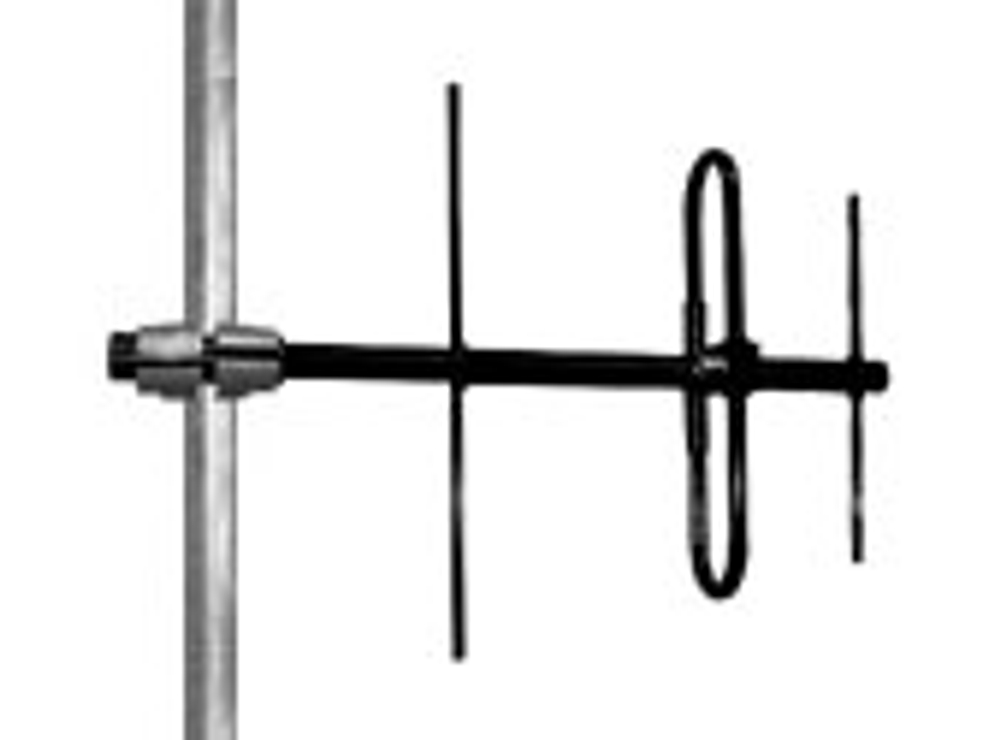

Благодаря специальному покрытию на основе устойчивого к неблагоприятным условиям полимера, достигнута высокая стабильность к воздействию коррозии, ультрафиолетового излучения, кислотных осадков, а также абразивной пыли. Специальная конструкция антенн снижает воздействия атмосферных осадков и обледенения на их характеристики.
В комплект поставки каждой антенны входят элементы крепления на мачту диаметром от 40 до 64 мм.
Технические характеристики
Направленные антенны |
||||
|
Серия TY330
|
Диапазон 290-350 МГц | |||
| TY330E3-7 | TY330E5-9 | TY330E7-11 | TY330E9-13 | |
Электрические характеристики |
||||
| Усиление, дБ | 7 | 9 | 11 | 13 |
| Отношение впер./назад, дБ | 17 | 20 | 20 | 20 |
| Предельная мощность, Вт | 300 | |||
| Полоса рабочих частот, МГц | 60 | |||
| КСВ | <1,5:1 | |||
| Сопротивление, Ом | 50 | |||
| Угол излучения в вертикальной плоскости, град. | 80 | 45 | 42 | 40 |
| Угол излучения в горизонт. плоскости, град. | 65 | 40 | 40 | 36 |
| Грозозащита | К.З. по постоянному току (DC Ground) | |||
| Разъем питания | N-Type Female | |||
Механические характеристики |
||||
| Кол-во элементов | 3 | 5 | 7 | 9 |
| Габариты, м | 0,63 х 0,5 | 0,9 x 0,5 | 1,52 x 0,5 | 1,95 x 0,5 |
| Вес, кг | 2,5 | 3 | 3,8 | 4,2 |
| Максимальная ветровая нагрузка, км/ч | 240 | |||
| Макс. ветровая нагрузка при обледенении слоем в 1 см | 200 | |||
| Эквивалентная площадь, кв. м | 0,06 | 0,1 | 0,1 | 0,15 |
Графики |
||||
| TY330E3-7 | TY330E5-9 | |||
| Диаграмма направленности в вертикальной плоскости | ![]() |
![]() |
||
| Диаграмма направленности в горизонт. плоскости | ![]() |
![]() |
||
| Зависимость КСВ от частоты | ![]() |
![]() |
||
| TY330E7-11 | TY330E9-13 | |||
| Диаграмма направленности в вертикальной плоскости | ![]() |
![]() |
||
| Диаграмма направленности в горизонт. плоскости | ![]() |
![]() |
||
| Зависимость КСВ от частоты | ![]() |
![]() |
||
