Благодаря специальному покрытию на основе устойчивого к неблагоприятным условиям полимера, антенна стабильна к воздействию коррозии, ультрафиолетового излучения, кислотных осадков, а также абразивной пыли. Специальная конструкция антенн снижает воздействия атмосферных осадков и обледенения на их характеристики.
В комплект поставки каждой антенны входят элементы крепления на мачту диаметром от 40 до 62 мм.
Коллинеарные дипольные антенны |
|||
|
Серия TC420
|
Диапазон 395–445 МГц | ||

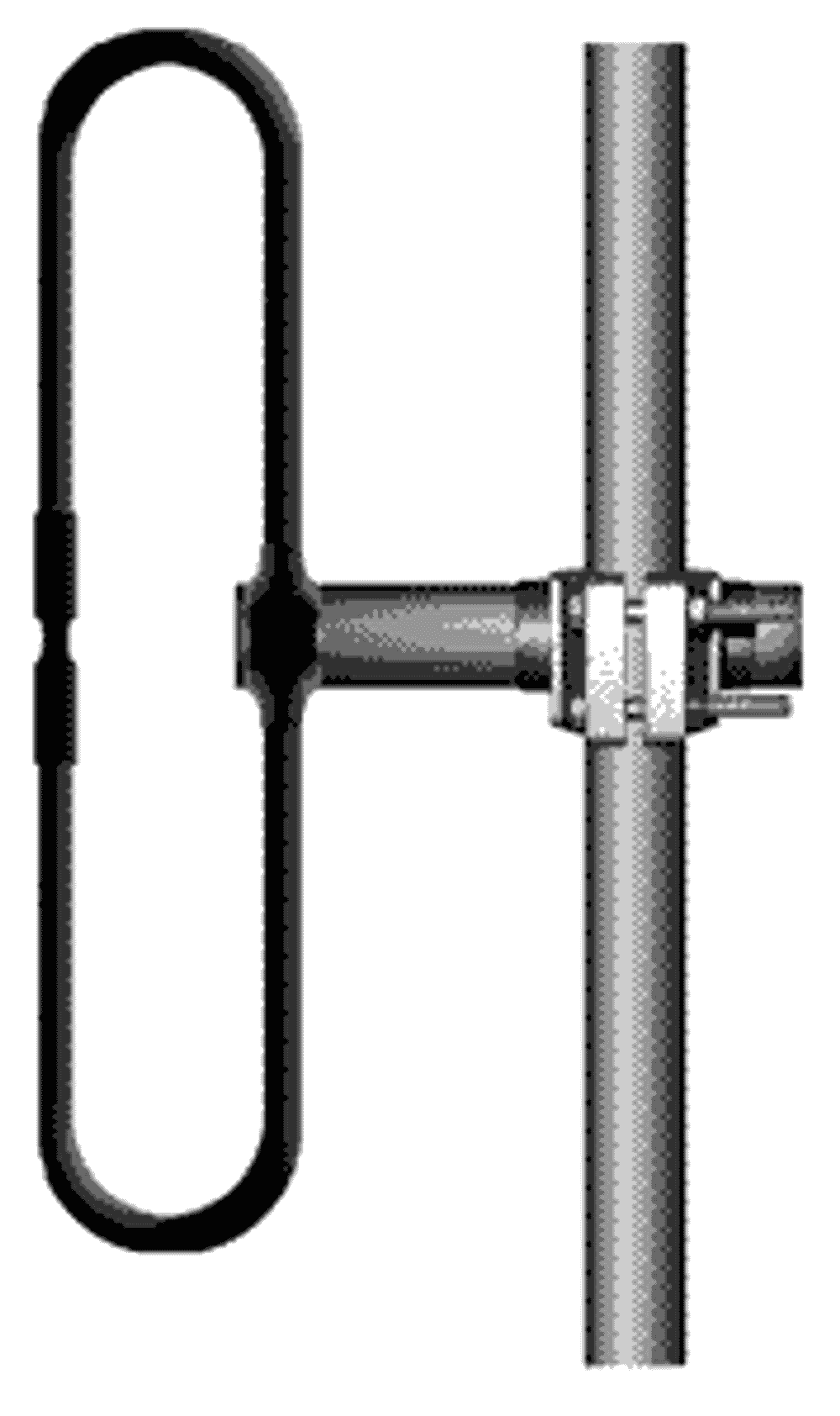

| TC420D1-3 | TC420D2-6 | TC420D4-9 | |
|
Серия TC450
|
Диапазон 425–475 МГц | ||
| TC450D1-3 | TC450D2-6 | TC450D4-9 | |
|
Серия TC480
|
Диапазон 455–505 МГц | ||
| TC480D1-3 | TC480D2-6 | TC480D4-9 | |
|
Серия TC510
|
Диапазон 485–535 МГц | ||
| TC510D1-3 | TC510D2-6 | TC510D4-9 | |
Электрические характеристики |
|||
| Усиление, дБ | 3 | 6 | 9 |
| Предельная мощность, Вт | 200 | 500 | 500 |
| Полоса рабочих частот, МГц | 40 | ||
| КСВ | <1,5:1 | ||
| Сопротивление, Ом | 50 | ||
| Угол излучения в вертикальной плоскости, град. | 65 | 30 | 18 |
| Грозозащита | К.З. по постоянному току (DC Ground) | ||
| Разъём питания | N-Type Female | ||
Механические характеристики |
|||
| Габариты, м | 0,43 x 0,31 0,43 x 0,28 0,43 x 0,26 0,43 x 0,24 |
0,83 x 0,43 0,78 x 0,43 0,73 x 0,43 0,69 x 0,43 |
1,87 x 0,43 1,78 x 0,43 1,67 x 0,43 1,59 x 0,43 |
| Вес, кг | 2 | 4 | 8 |
| Максимальная ветровая нагрузка, км/ч | 240 | ||
| Макс. ветровая нагрузка при обледенении слоем в 1 см | 200 | ||
| Эквивалентная площадь, кв. м | 0,02 | 0,04 | 0,09 |
Графики |
|||
| Диаграмма направленности в вертикальной плоскости |  |
 |
 |
| Диаграмма направленности в горизонт. плоскости |  |
 |
 |
| Зависимость КСВ от частоты |  |
 |
 |
