Благодаря специальному покрытию на основе устойчивого к неблагоприятным условиям полимера, достигнута высокая стабильность к воздействию коррозии, ультрафиолетового излучения, кислотных осадков, а также абразивной пыли. Специальная конструкция антенн снижает воздействия атмосферных осадков и обледенения на их характеристики.
В комплект поставки каждой антенны входят элементы крепления на мачту диаметром от 40 до 62 мм.
На антенны серии TC330 получен Сертификат об одобрении типового изделия, выданный Российским квалификационным обществом (РКО), что дает право использовать их в качестве УКВ антенн, установленных на речных судах.

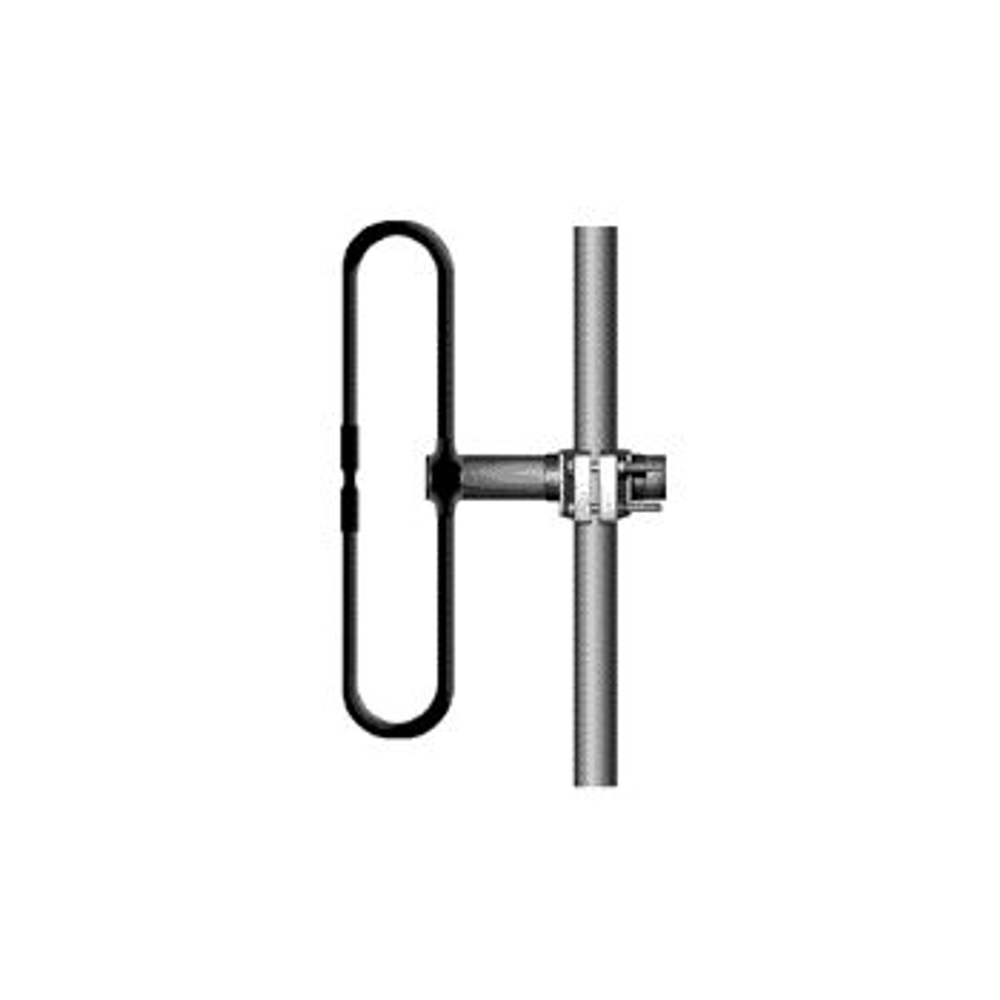

Коллинеарные дипольные антенны |
|||
| Серия TC330 |
Диапазон 300–350 МГц
|
||
|
TC330D1-3R
|
TC330D2-6
|
TC330D4-9
|
|
Электрические характеристики |
|||
|
Усиление, дБ
|
3
|
6
|
9
|
|
Предельная мощность, Вт
|
200
|
500
|
500
|
|
Полоса рабочих частот, МГц
|
50
|
||
|
КСВ
|
<1,5:1
|
||
|
Сопротивление, Ом
|
50
|
||
|
Угол излучения в вертикальной плоскости, град.
|
65
|
30
|
18
|
|
Грозозащита
|
К.З. по постоянному току (DC Ground)
|
||
|
Разъем питания
|
N-Type Female
|
||
Механические характеристики |
|||
|
Габариты, м
|
0,62x0,40
|
1,10х0,62
|
2,40х0,62
|
|
Вес, кг
|
2
|
4,5
|
9 |
|
Максимальная ветровая нагрузка, км/ч
|
240
|
||
|
Макс.ветровая нагрузка при обледенении слоем в 1 см
|
200
|
||
|
Эквивалентная площадь, кв. м
|
0,043
|
0,093
|
0,180
|
Графики |
|||
|
Диаграмма направленности в вертикальной плоскости
|
 |
 |
 |
|
Диаграмма направленности в горизонт. плоскости
|
 |
 |
 |
|
Зависимость КСВ от частоты
|
 |
 |
 |
