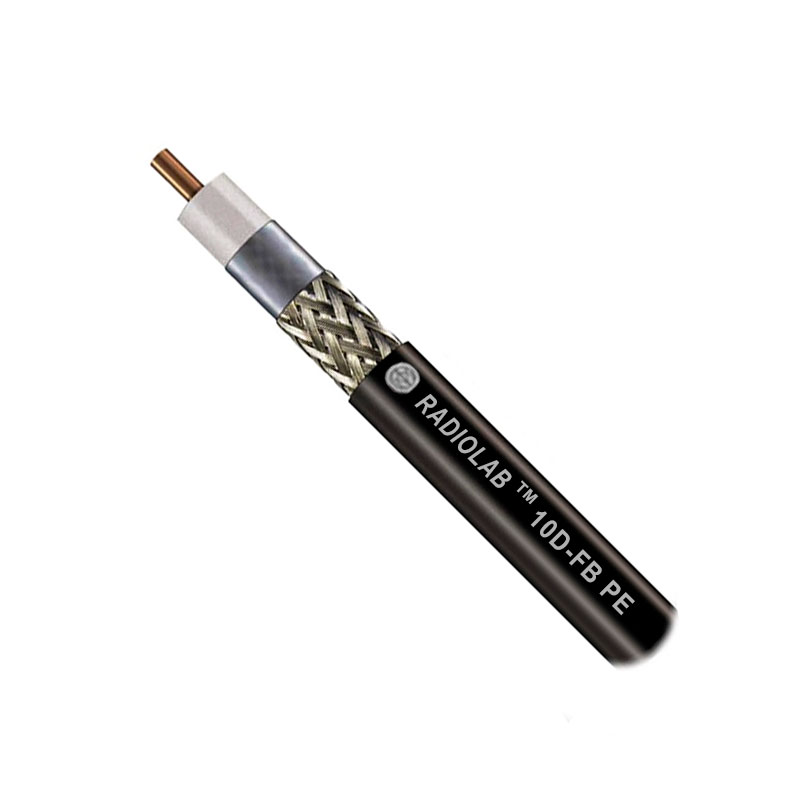

Коаксиальный кабель Anli 10D-FB PE использует плотную оплетку из луженой меди, дублированную экраном из двойной алюминиевой фольги, прочный физически вспененный диэлектрик PEEG (50% смесь ПЭ высокого и низкого давления) и сплошной центральный проводник из чистой меди. Оболочка ВЧ кабеля изготовлена из материала, стойкого к УФ-излучению и предназначенного для использования в сложных климатических условиях (UVR-PE). Диапазон рабочих температур: -60 +70 °C. Гибкий кабель с очень малыми потерями ,идеально подходящий для изготовления антенных трасс небольшой протяженности; Высокое качество физически вспененного диэлектрика в сочетании с дополнительным экраном из алюминиевой фольги обеспечивают стабильность волнового сопротивления по длине кабеля и хорошее экранирование; Аналогичный кабель: 10D-FB PVC, 10D-FB CCA PVC ВЧ кабель 10D-FB PE Импеданс 50±2 Ом Погонная емкость 81,5 пФ/м Коэффициент укорочения 1,22 Диаметр центральной жилы 3,5 мм Материал проводника BC Диаметр диэлектрика 9,7 мм Материал диэлектрика FPE Внешний диаметр оболочки 13,1 мм Материал оболочки PE Основной экран DF Плотность основного экрана 100% Конфигурация оплетки 24x9x0,18 мм Материал оплетки TC Плотность оплетки 95% Таблица затухания для коаксиального кабеля 10D-FB PE Частота, МГц Затухание, дБ/100м Частота, МГц Затухание, дБ/100м 50 2,1 1200 12,0 150 3,7 1800 15,1 450 7,1 1900 15,6 800 9,7 2450 18,3 900 10,3 6000 30
|
 |
|
Таблица затухания для коаксиального кабеля 10D-FB PE
|
Техническое описание
