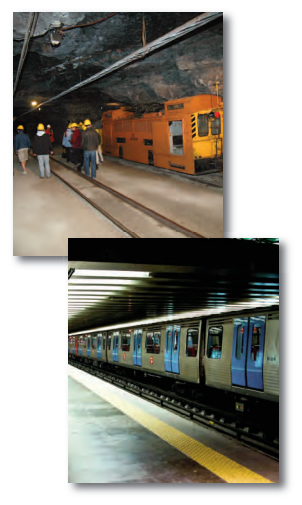

| Times Microwave Systems предлагает излучающие кабели TRAD™ и NuTrac™ для обеспечения радиочастотного покрытия в конструкциях, которые иначе трудно покрыть. Обычными примерами являются железнодорожные и транзитные туннели, подземные шахты, метро, суда с металлическими корпусами, морские нефтяные вышки, атомные электростанции и здания с металлическими несущими конструкциями. Многоточечные системы связи на основе антенн не способны обеспечить равномерное радиочастотное покрытие. Чтобы обеспечить адекватное покрытие, многие поставщики услуг повышают уровень энергопотребления до неприемлемого уровня. Эту проблему можно решить, используя излучающие кабели вместо антенн с точечным источником. Эти кабели действуют как непрерывные антенны и предназначены для излучения радиочастотных сигналов с очень низким уровнем мощности. Такие низкие уровни мощности снижают вероятность возникновения помех для других близлежащих систем, использующих те же частоты, и позволяют повторно использовать частоту. Примерами могут служить создание мини-ячеек в здании и низкоуровневых придорожных систем AM-вещания. Другими преимуществами излучающих кабелей являются их способность передавать несколько частот по одному кабелю и функционировать как единая широкополосная антенна. Радиочастотные сигналы передаются между передатчиком и антенной, и в окружающую среду поступает контролируемое количество энергии, что обеспечивает необходимое радиочастотное покрытие. Излучающий кабель предназначен как для приема, так и для передачи радиочастотных сигналов в окружающей контролируемой среде по этому единственному широкополосному антенному кабелю. |  |
 |
Излучающие кабели TRAD® и NuTrac® обеспечивают радиочастотное покрытие в труднодоступных местах. К таким местам относятся железнодорожные и транспортные туннели, подземные шахты, метро, суда с металлическим корпусом, морские нефтяные платформы, атомные электростанции и здания с металлическими несущими конструкциями. Излучающие кабели могут передавать несколько частот по одному кабелю и функционировать как единая широкополосная антенна. Радиочастотные сигналы подаются между передатчиком и антенной, при этом контролируемое количество энергии рассеивается в окружающей среде, обеспечивая необходимое радиочастотное покрытие. |
|
|
T-RAD Фидерный кабель T-RAD: Компания Times Microwave предлагает гибкие фидерные кабели серии T-RAD с малыми потерями. Их конструкция обеспечивает экономичное решение в тех случаях, когда точечные антенны нецелесообразны. В кабелях T-RAD используется сплошная конструкция с одним пазом, которая достигается за счет соединения металлизированного экрана с сердечником из вспененного полиэтилена с низким уровнем потерь. Такая конструкция сердечника/экрана из вспененного полиэтилена обеспечивает очень гибкую и легкую конструкцию, которая обеспечивает простоту монтажа. Прорезь предназначена для обеспечения баланса между ослаблением нисходящего сигнала и потерей связи. Его широкополосная конструкция позволяет использовать его для ретрансляции низкочастотных AM/FM-радиостанций через высокочастотные беспроводные сети стандарта 802.11. В настоящее время доступны две различные версии оболочки для кабелей T-RAD. В стандартном кабеле T-RAD используется гибкая внешняя оболочка из ПВХ, в то время как в кабелях серии T-RAD-FR используется негалогенная оболочка с низким содержанием дыма и антипиренов. Обе конструкции обладают превосходной гибкостью и обеспечивают очень экономичный монтаж. Для кабелей T-RAD доступен широкий выбор типов разъемов. Типоразмеры T-RAD-400 и -600 были разработаны для использования с обжимными разъемами типа Times LMR EZ. Для правильного прилегания внешнего кольца к корпусу разъема требуется специальное обжимное кольцо тоньше. Для типоразмера T-RAD-900 используются стандартные зажимные разъемы типа LMR EZ. |

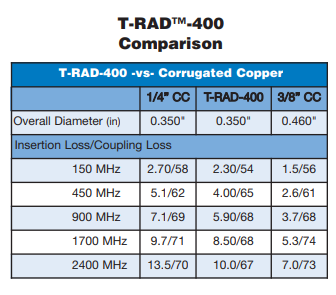

| Коаксиальный кабель T-RAD™-400, сечение 0,350": • Обеспечивает радиочастотное покрытие в зданиях, шахтах и других закрытых помещениях • Обеспечивает широкополосную связь до 2,5 ГГц • Гибкая конструкция без перегибов упрощает установку • Используются стандартные обжимные разъемы "EZ", используемые для кабеля LMR-400 • Серия FR - одобрена для применения в горнодобывающей промышленности |
 |

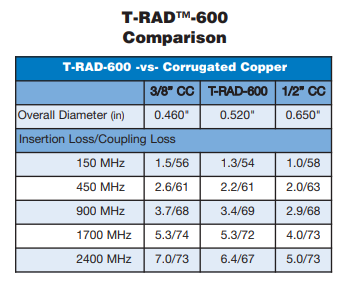

| Коаксиальный кабель T-RAD-600, сечение 0,520" используются для обеспечения подземных коммуникаций в широком спектре горных работ. Кабель прокладывается по всем горным туннелям и обеспечивает распространение контролируемого сигнала в окружающую среду. Это позволяет кабелю принимать и передавать сигналы там, где требуется покрытие радиочастот. Кабель T-RAD можно подключить к разветвителям, что позволяет прокладывать кабель в любые затененные зоны или перекрестные туннели. Таким образом, этот кабель обеспечивает покрытие особо чувствительных зон, требующих дополнительной защиты. Кабель T-RAD излучает сигнал, создающий электромагнитное поле, которое при нарушениях в результате вторжения предупреждает персонал службы безопасности. Дополнительный влагозащитный материал и внешняя полиэтиленовая оболочка серии DB с двойной оболочкой позволяют прокладывать этот кабель непосредственно в тех местах, где требуется прокладка по периметру. • Обеспечивает радиочастотное покрытие в зданиях, шахтах и других закрытых помещениях • Обеспечивает широкополосную связь до 2,5 ГГц • Гибкая конструкция без перегибов упрощает установку • Используются стандартные обжимные разъемы "EZ", используемые для кабеля LMR-600 • Серия FR - одобрена для применения в горнодобывающей промышленности |
 |
|

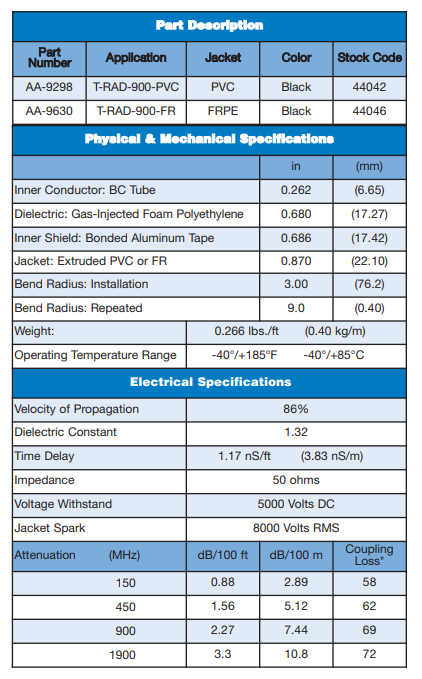

Коаксиальный кабель T-RAD™-900, сечение 0,870": • Обеспечивает радиочастотное покрытие в зданиях, шахтах и других закрытых помещениях • Обеспечивает широкополосную связь до 2,5 ГГц • Гибкая конструкция без перегибов упрощает установку • Используются стандартные зажимные разъемы типа "EZ", используемые для кабеля LMR-900 • Серия FR одобрена для применения в горнодобывающей промышленности
|
 |
Преимущества кабелей серии T-RAD:
— Распределённая антенная система
— Высокоскоростная пакетная передача данных в сети
— Центр мониторинга объектов
— Подключение операторов сотовых связи. Организация работы одновременно нескольких систем радиосвязи (стандарты TETRA, NMT-450, GSM, UMTS, CDMA2000/EV-DO, LTE, семейства протоколов 802.11/16, а также любых аналоговых систем радиосвязи)
Области применения:
• Кабели T-RAD успешно используются для обеспечения широкополосного доступа в закрытых помещениях. Данный тип кабеля прокладывается в зданиях, где использование точечных антенн не целесообразно. Высокая гибкость и малый вес кабеля T-RAD значительно упрощает монтаж и снижает стоимость работ. Помимо использования внутри зданий, этот тип кабеля нашел самое широкое применение для организации радиосвязи различных проектов.
• Компания Times Microwave также поставляет кабели серии T-RAD-600-FR для использования в добывающей промышленности. Многопалубная конструкция буровых платформ имеет большое количество мест с затрудненным приемом радио сигнала, что делает использование традиционных точечных антенн неэффективным. Системы радиосвязи на основе кабеля T-RAD предоставляют возможность проектирования коммуникационных систем, которые полностью лишены данного недостатка.
• Кабель T-RAD-600 также используется для прокладки коммуникационных систем в шахтах. Кабель протягивается по коридорам шахты, и происходит рассеивание части сигнала для обеспечения проектной зоны покрытия, что позволяет, как принимать, так и передавать радиосигнал заданной частоты. Использование сплиттеров дает возможность производить монтаж кабеля T-RAD во всех зонах и ответвлениях шахты
NuTrac™
Times Microwave также предлагает серию излучающих кабелей nuTRAC для применения в тех случаях, когда требуются более длинные кабели. Типичными областями применения являются протяженные автомобильные туннели, метро и подземные переходы. Кабели серии nuTRAC - это кабели большего размера, которые обеспечивают меньшее затухание сигнала в сети, но при этом обеспечивают достаточное радиочастотное покрытие в окружающей среде. Этот тонкий баланс между затуханием и потерями связи достигается за счет изолированных перекрывающихся экранов, разделенных тонким слоем полиэтилена. Механизм связи между внутренним и внешним экранами обеспечивает контролируемое радиочастотное излучение. Такая передача энергии между двумя экранами обеспечивает относительно низкую чувствительность конструкции к окружающей среде и эффектам ее монтажа. Такая конструктивная особенность позволяет упростить монтаж кабеля и снизить затраты на монтаж, что в целом снижает затраты на монтаж кабеля. Times предлагает два варианта оболочки для серии nuTRAC. Для применений, не требующих огнестойкости, используется стандартный nuTRAC, в котором используется полиэтиленовая оболочка, устойчивая к ультрафиолетовому излучению. Для применений, требующих огнестойкости, можно использовать nuTRAC-FR серии. Внешняя оболочка кабелей серии FR выполнена из негалогенного полиолефинового материала с низким содержанием дыма и огнестойкости. Для многих применений в метро требуется использование негалогенных материалов, а также более высокие показатели огнестойкости.
| Как и в случае с морскими нефтяными вышками, многие из тех же проблем с покрытием, с которыми сталкиваются разработчики радиочастотных табличек, возникают и в судостроении. Многие крупные суда имеют многопалубную конструкцию, с большим количеством закрытых лестничных клеток и затененных зон. Используя конструкции T-RAD и nuTRAC, инженеры по радиосвязи могут спроектировать схему, обеспечивающую необходимое радиопокрытие на борту судна. Эти кабели могут обеспечить широкополосное контролируемое радиочастотное покрытие как для относительно низкочастотных УКВ-приложений, так и для приложений, где требуется покрытие Wi-Fi на частоте 2,4 ГГц. |  |
nu-TRAC® TRC-875 • Обеспечивает внутреннюю коммуникацию в туннелях, метро, на судах и в зданиях с металлическими каркасами • Обеспечивает стабильные электрические характеристики • Более гибкие, чем гофрированные конструкции • Нет необходимости в прокладке кабелей
Кабели:
TRC 875-PE - полиэтилен для наружного применения
TRC 875-VW1 - негалогенный огнестойкий полиолефин
TRC 875-FR - негалогенный полиолефин с высокой огнестойкостью

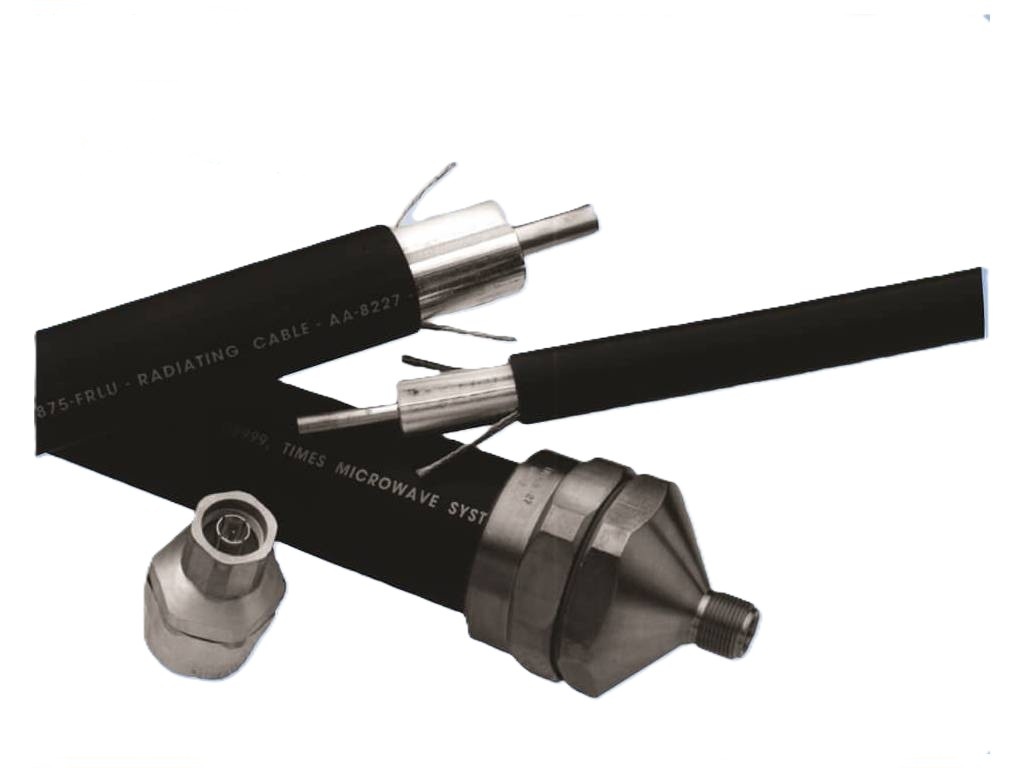

nu-TRAC® TRC-1250 • Обеспечивает внутреннюю коммуникацию в туннелях, метро, на судах и в зданиях с металлическими каркасами • Обеспечивает стабильные электрические характеристики • Более гибкие, чем гофрированные конструкции • Нет необходимости в прокладке кабелей
Кабели:
TRC 1250-PE -полиэтилен - наружная версия
TRC 1250-VW1 -негалогенный, огнестойкий полиолефин
TRC 1250-FR -высокопрочный огнестойкий негалогенный полиолефин
Преимущества кабелей nu-Trac TRC
— Идеален для достижения охвата в экранированных зонах
— Равномерное распределение сигнала вдоль всей длины кабеля
— Не принимает помехи от расположенных рядом кабелей и различных конструкций
— Минимальное затухание
— Электрические и механические характеристики превосходят аналогичные щелевые конструкции
— Круговая диаграмма направленности в плоскости, перпендикулярной продольной оси кабеля, не требует юстировки
— Пожаробезопасная оболочка
— Легкость и экономичность в прокладке
— Не подразумевает использование дополнительного дорогостоящего оборудования
— Способность пропускать сигналы разной частоты, функционируя в качестве широкополосной антенны
— Радиосигнал поступает от передатчика к антенне, при этом, энергия сигнала проникает в окружающую среду, обеспечивая требуемый уровень покрытия
— Излучающий кабель предназначен как для передачи, так и для приема радиосигналов вдоль всей своей длины без потерь
— Отсутствие мёртвых зон связи
— Нет необходимости в ориентировке или расположении кабеля в пространстве вдали от металлических и железобетонных конструкций
— Не требуется дополнительного крепежа
— Кабель nu-Trac TRC-1250-FR просто укладывается по существующим кабельным трассам, вблизи других кабелей и конструкций, что сказывается на скорости и экономичности монтажа.
— Использование кабеля в качестве охраны периметра и перемещения объектов.
