В современном мире, где количество беспроводных устройств и приложений, подключенных к сети, исчисляется бесчисленным множеством, важно контролировать и эффективно использовать доступный радиочастотный спектр.
Для этого большинство стран мира используют сложную цифровую радиочастотную связь с соответствующим высокотехнологичным и дорогостоящим оборудованием. Излучающие кабели широко применяются в самых разных областях и частотных диапазонах от 30 МГц до 6 ГГц. Несмотря на то, что излучающие кабели EUPEN по своей сути являются широкополосными, современные технологии производства позволяют выпускать версии с оптимизацией по диапазону. Выбор наиболее подходящего излучающего кабеля EUPEN позволит увеличить расстояние между ретрансляторами, снизить стоимость оборудования и, таким образом, перевесить любую предполагаемую экономию за счет использования технически менее совершенных излучающих кабелей.
Выбор излучающего кабеля EUPEN:
Компания Eupen предлагает широкий ассортимент широкополосных излучающих кабелей EUPEN с оптимизацией по диапазону частот:
- Кабели LSC для приложений с частотой до 1 ГГц без каких-либо частотных ограничений
- Кабели RMC “A-Series” для приложений с частотой до 3,5 ГГц
- Кабели RMC “T”, оптимизированные для приложений Tetra (380-470 МГц)
- Кабели RMC “B", оптимизированные для GSM-R, FRMCS и Tetra (также 870 МГц)
- Кабели RMC “E", оптимизированные для LTE (до 2700 МГц)
- Кабели RMC “CL” и “CH" для WLAN (2,4 и 5,8 ГГц)
- Кабели RMC “G", оптимизированные для сетей 5G и LTE (от 700 до 3800 МГц)
В зависимости от требуемого диапазона частот, можно воспользоваться информацией представленной в данной статье и продукцией EUPEN на нашем сайте, чтобы предварительно выбрать кабель. (Компания Профтелеком является авторизованным дилером официального дистрибьютора KABELWERK EUPEN AG в России)
Сравнение характеристик кабелей:
Наиболее важными параметрами являются вносимые потери (C50 или C95) и продольные потери.
Продольные потери напрямую зависят от сечения кабеля, а вносимые потери — от конструкции кабельного канала.
Для сравнения характеристик различных кабелей очень полезно знать сумму потерь на соединение и продольных потерь на расстоянии 1000 м (или на любом другом расстоянии, соответствующем конкретной области применения).
Пример для частоты 450 МГц, кабеля длиной 1000 м с потерями при соединении C95:
– Кабель типа RMC114 «Серия A»: 73 дБ + 10 x 2,2 дБ/100 м = потери 95 дБ
– Кабель типа RMC114-T: 58 + 10 x 2,1 (дБ/100 м) = потери 79 дБ
– Кабель типа RMC78-T: 53 + 10 x 3,3 (дБ/100 м) = потери 86 дБ
Этот пример показывает, насколько важно правильно выбрать кабель. В данном случае оптимизированный кабель меньшего сечения 7/8 дюйма будет работать намного лучше, чем широкополосный кабель большего сечения 1-1/4 дюйма.
Следует отметить, что компания Eupen всегда указывает средние потери при согласовании в соответствии со стандартом IEC 61196-4, то есть усредненные значения для трех вариантов ориентации антенны (радиальной, ортогональной и параллельной).
Другие производители могут указывать минимальные потери при согласовании, соответствующие наиболее благоприятной ориентации антенны. Обычно так и происходит, если в техническом описании не указана ориентация антенны. Разница между средними потерями при согласовании и минимальными потерями при согласовании для кабелей с излучающими модами составляет примерно 4 дБ.
Наша команда инженеров будет рада помочь вам с выбором излучающего кабеля. Не стесняйтесь обращаться к нам по электронному адресу info@prof-telecom.com
Бюджет канала связи
Наконец, системный интегратор всегда проводит расчет бюджета канала связи, чтобы убедиться, что система связи обеспечивает необходимый уровень мощности сигнала.
Помимо потерь на стыках и продольных потерь, при составлении бюджета канала связи учитываются все остальные потери и запас прочности в соответствии с реальными условиями.

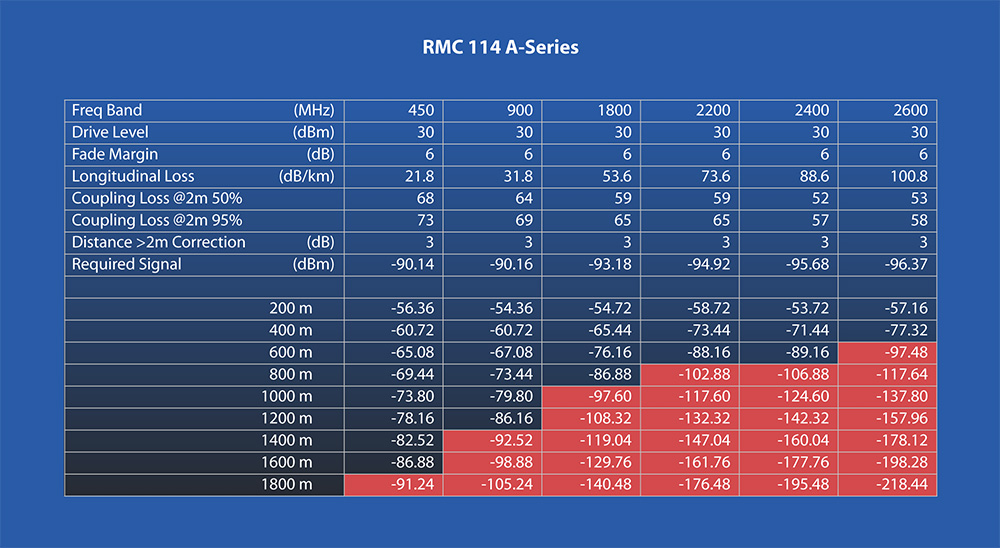

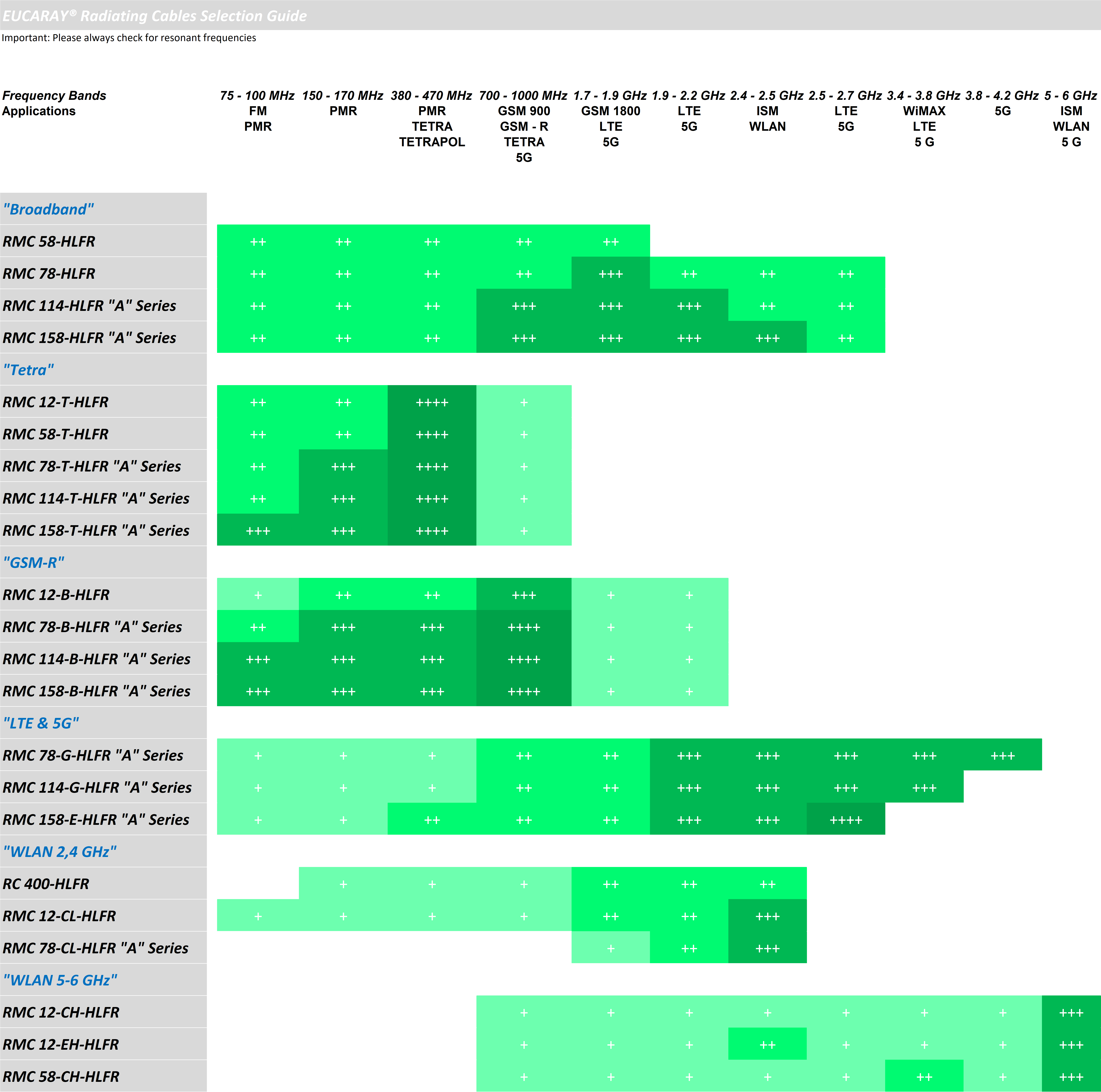

ТАБЛИЦА 1. Пример расчета бюджета на основе ссылок ТАБЛИЦА 2. Руководство по выбору кабеля
